Leņķa regulēšanas savienotājs B-Tech BT8390 45° rotācija melns

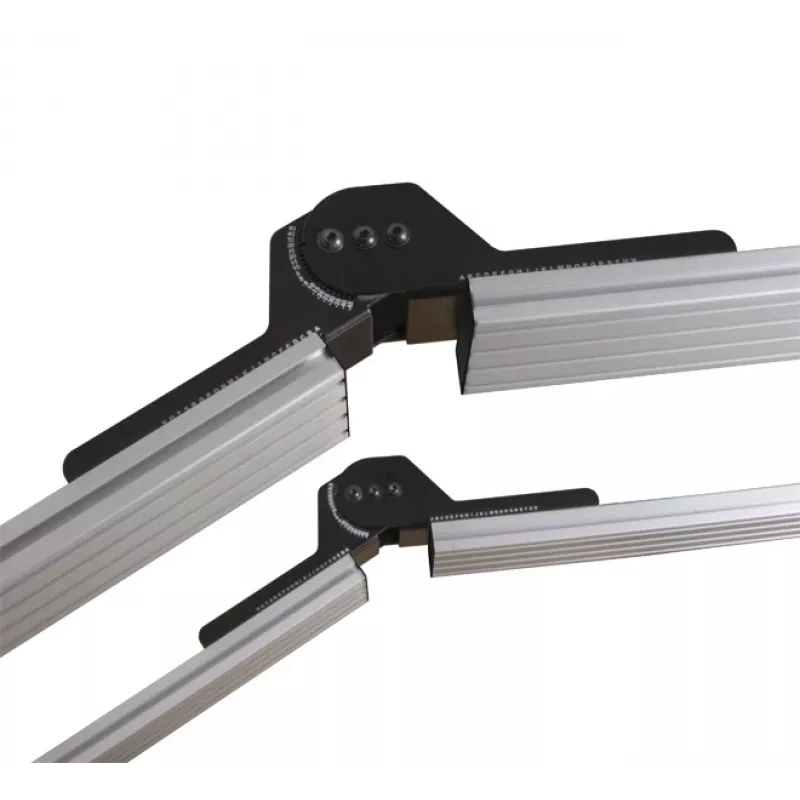

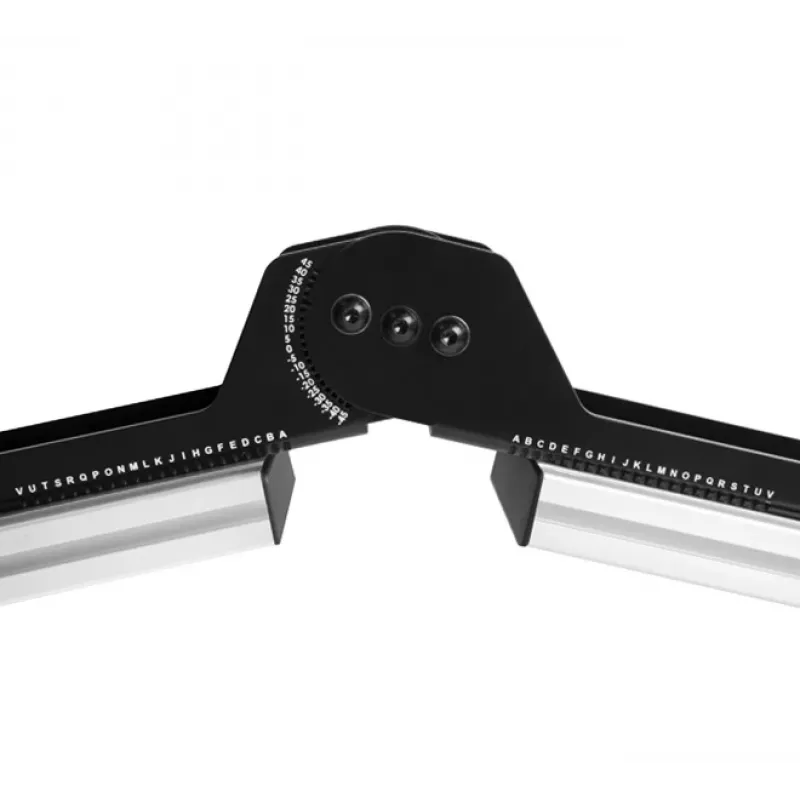

B-Tech BT8390 leņķa regulēšanas savienotājs (45° rotācija) melnā krāsā ir viengabala montāžas piederums, kas paredzēts System X sliedēm. Tas nodrošina regulējamu savienojumu starp montāžas sliedēm diapazonā no -45° līdz +45°, ļaujot precīzi izlīdzināt izliektas vairāku ekrānu instalācijas, piemēram, videowall un digitālās ēdienkartes dēļus. Ar izmēriem 450 mm platums, 78 mm dziļums un 93,8 mm augstums, savienotājs nodrošina kompaktu un efektīvu vietas izmantošanu, vienlaikus saglabājot stabilu, slodzes izturīgu savienojumu. Integrētie leņķa vadotnes palīdz paātrināt uzstādīšanu un nodrošina atkārtojamus, precīzus leņķus, savienojot sliedes.

Priekšrocības

Savienotājs piedāvā kontrolētu leņķa regulēšanu starp savienotajām System X sliedēm, ļaujot smalki noregulēt no negatīva līdz pozitīvam 45 grādu leņķim bez nepieciešamības pēc pielāgotas apstrādes. Tā uzticama konstrukcija nodrošina stabilu savienojumu, kas piemērots vairāku ekrānu masīviem, savukārt melnā apdare palīdz komponentam vizuāli neuzkrītoši palikt aiz displejiem. Integrētie leņķa vadotnes vienkāršo izlīdzināšanu un samazina uzstādīšanas laiku, un viengabala dizains nozīmē mazāk atsevišķu detaļu, kas jāpārvalda uz vietas.

Piemērots

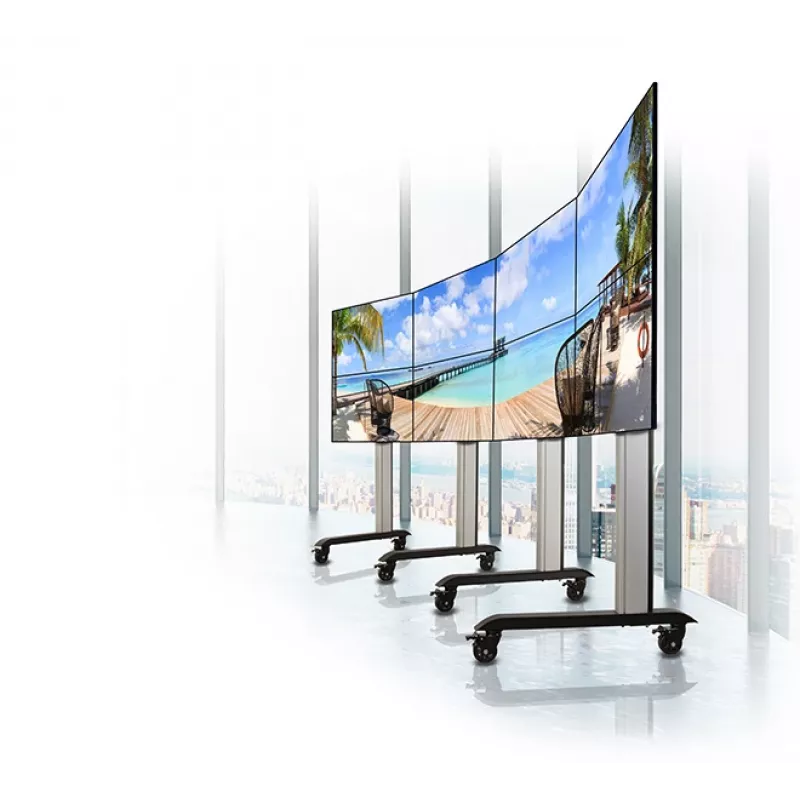

• Izliektiem videowall un vairāku ekrānu displejiem

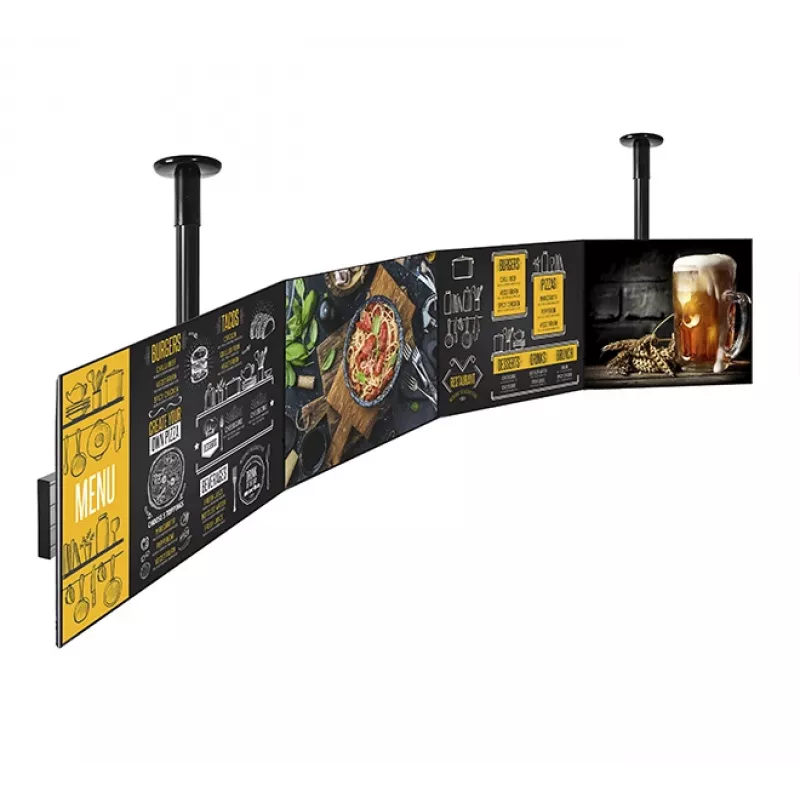

• Digitālās ēdienkartes dēļiem un mazumtirdzniecības izkārtnēm
• Komerciālām AV instalācijām, kurām nepieciešami regulējami sliežu savienojumi
• Projektiem, kur nepieciešami kompakti montāžas komponenti vietas taupīšanai

Galvenās specifikācijas

• Regulējamas rotācijas diapazons: -45° līdz +45°
• Materiāla apdare: melna
• Kopējais platums: 450 mm
• Kopējais dziļums: 78 mm
• Kopējais augstums: 93,8 mm
• Pārdod kā: viens gabals
• Saderība: paredzēts System X montāžas sliedēm

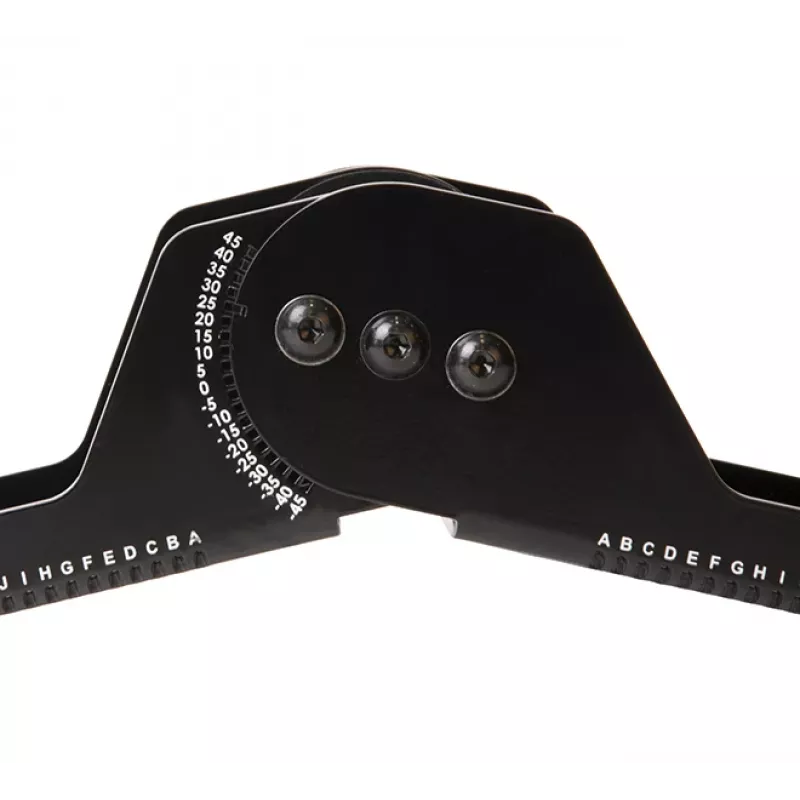

• Integrētie leņķa vadotnes izlīdzināšanai

Kā lietot

Novietojiet BT8390 savienotāju starp divām System X sliedēm paredzētajā savienojuma vietā un iestatiet vēlamo leņķi -45° līdz +45° diapazonā, izmantojot integrētās vadotnes. Piestipriniet savienotāju katrai sliedei saskaņā ar sliežu ražotāja stiprinājuma metodi, pārliecinoties, ka visi stiprinājumi ir pievilkti līdz ieteicamajam griezes momentam. Pārbaudiet sliežu un pievienoto displeju izlīdzināšanu un stabilitāti pirms jebkādas galīgās kabeļu pārvaldības vai aprīkojuma ieslēgšanas. Drošībai ievērojiet standarta AV uzstādīšanas praksi un pārbaudiet, vai samontētā konstrukcija atbilst uzstādīto ekrānu slodzes izturības prasībām.

Ieteikumi

Izmantojiet savienotāju fiksēta leņķa savienojumiem, kur nepieciešama atkārtojama, precīza izliekšana; iepriekš konfigurējiet leņķi uz darbagalda, ja nepieciešami vairāki vienādi savienojumi, lai nodrošinātu vienmērīgu izliekumu visā videowall. Regulāri pārbaudiet stiprinājumus un izlīdzināšanu pēc sākotnējās uzstādīšanas un kārtējās apkopes laikā.
