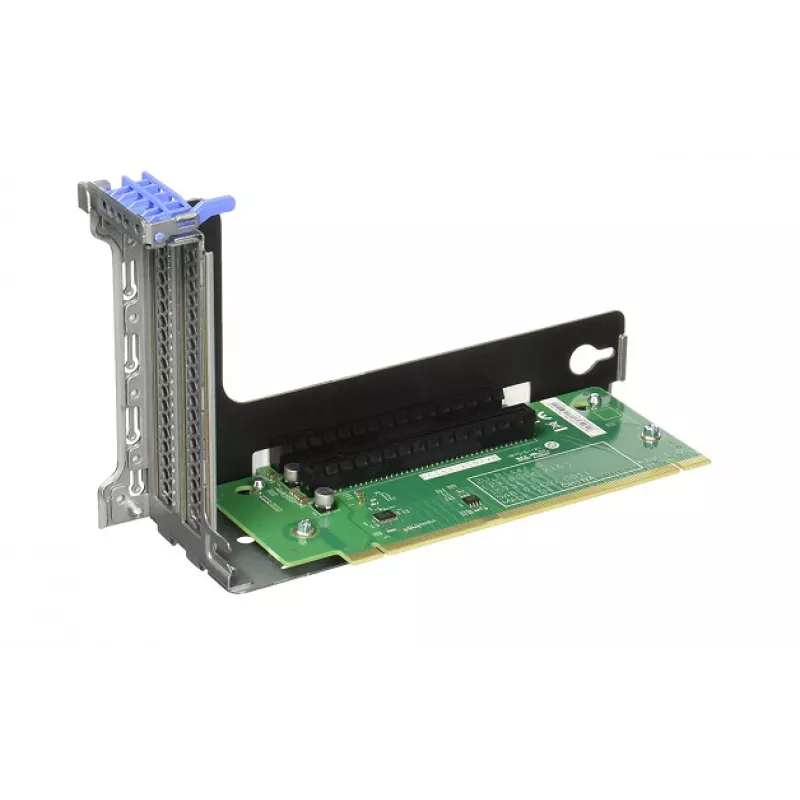

Lenovo ThinkSystem SR550/SR590/SR650 (x16/x8)/(x16/x16) PCIe FH paaugstinātāja 2. komplekts

Lenovo PCIe FH paaugstinātāja 2. komplekts ThinkSystem SR550, SR590 un SR650 ir pilna augstuma paaugstinātāja risinājums, kas nodrošina elastīgu PCIe paplašināšanu saderīgās Lenovo serveru platformās. Izstrādāts, lai nodrošinātu uzticamu iekšējo savienojamību, šis paaugstinātājs atbalsta jauktas līniju konfigurācijas, lai pielāgotu dažādas paplašinājuma kartes un augstas veiktspējas perifērijas ierīces. Daudzkrāsu dizains identificē savienotājus un karšu pozīcijas, lai atvieglotu uzstādīšanu un apkopi.

Priekšrocības

Šis paaugstinātāja komplekts atbalsta gan x16/x8, gan x16/x16 PCIe konfigurācijas, piedāvājot elastību, aizpildot PCIe slotus. Tā iekšējais formas faktors ir optimizēts plauktu serveru videi, nodrošinot stabilus elektriskos savienojumus un saglabājot signāla integritāti tipiskos datu centra apstākļos. Dizains vienkāršo sistēmas jauninājumus un paplašināšanu, vienlaikus saglabājot saderību ar norādītajiem ThinkSystem modeļiem.

Piemērots

• Vairāku PCIe karšu, piemēram, tīkla adapteru, atmiņas kontrolieru vai paātrinātāju pievienošanai
• Serveru jauninājumiem, kur nepieciešami papildu pilna augstuma PCIe sloti
• Datu centru vidēm, kas darbojas ar skaitļošanas, atmiņas vai tīklošanas darba slodzēm

Galvenās specifikācijas

• Saimniekdatora saskarne: PCIe
• Izvades saskarne: PCIe
• Atbalstītās PCIe līniju konfigurācijas: x16/x8 un x16/x16
• Formas faktors: iekšējs, pilna augstuma paaugstinātājs
• Krāsa: daudzkrāsu (savienotāju/kabeļu identifikācija)

Kā lietot

Uzstādiet paaugstinātāja komplektu saderīgā Lenovo ThinkSystem SR550, SR590 vai SR650 serverī, ievērojot servera ražotāja servisa rokasgrāmatu. Izslēdziet serveri un atvienojiet strāvu pirms uzstādīšanas. Saskaņojiet paaugstinātāju ar servera paaugstinātāja slotu un nostipriniet to saskaņā ar šasijas instrukcijām. Pēc paaugstinātāja ievietošanas uzstādiet PCIe kartes pieejamos pilna augstuma slotos un pārbaudiet to novietojumu un stiprinājuma kronšteinus. Pievienojiet strāvu un pārliecinieties, ka sistēmas programmaparatūra atpazīst uzstādītās ierīces un līniju konfigurācijas.

Ieteikumi

Neizmantojiet šo vecāko 2. paaugstinātāja komplektu sistēmās, kurām nepieciešama saderība ar A100; šī kombinācija netiek atbalstīta. Lai nodrošinātu uzticamu darbību, uzturiet programmaparatūru un BIOS atjauninātus un izmantojiet paaugstinātāju tikai norādītajos Lenovo ThinkSystem modeļos. Ievērojiet piesardzības pasākumus pret elektrostatisko izlādi (ESD) un datu centra uzstādīšanas procedūras.
