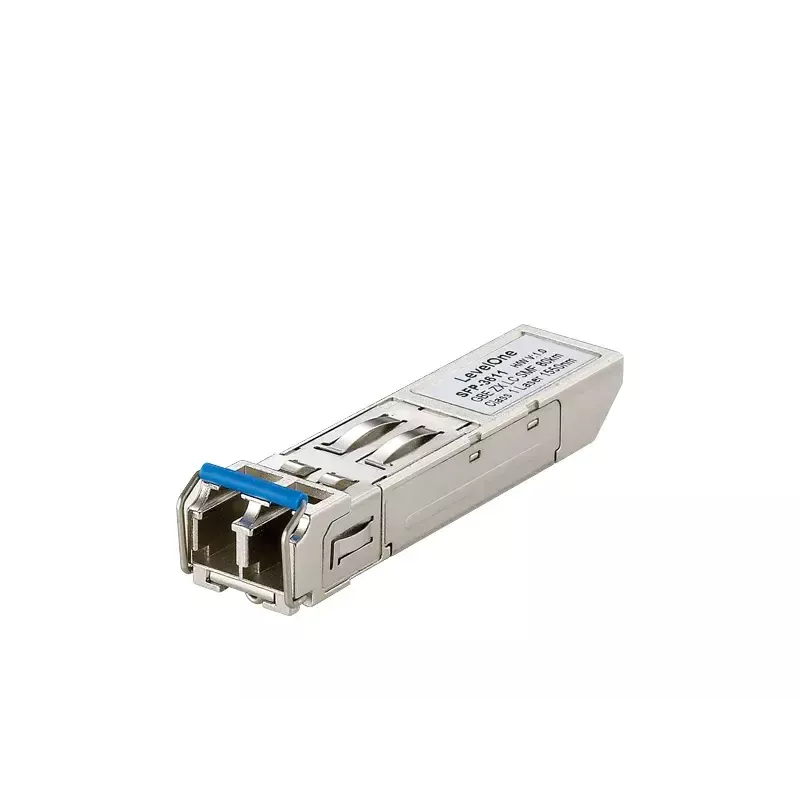

LevelOne 1,25 Gbps vienmoda SFP raiduztvērējs, 80 km, 1550 nm

LevelOne SFP-3611 ir vienmoda SFP raiduztvērējs, kas paredzēts tālsatiksmes optiskajiem savienojumiem. Tas atbalsta Gigabit Ethernet datu pārraides ātrumu līdz 1,25 Gbps pa vienu duplekso optisko dzīslu, izmanto 1550 nm DFB lāzerdiodes gaismas avotu un iederas standarta SFP pieslēgvietās ar duplekso LC savienotāju. Modulis ir optimizēts 9 µm vienmodas optiskajai šķiedrai un var sasniegt attālumu līdz 80 km, darbojoties no viena +3,3 V barošanas avota un atbilstot attiecīgajiem nozares standartiem.

Priekšrocības

Raiduztvērējs piedāvā rentablu tālsatiksmes savienojamību ar maza izmēra maināmo moduļu saderību, zema enerģijas patēriņa darbību pie +3,3 V, un atbilstību IEEE 802.3z un MSA specifikācijām. Tas izmanto DFB lāzeri stabilai 1550 nm pārraidei, nodrošina skaidru maiņstrāvas savienojuma diferenciālo elektrisko saskarni, un atbilst RoHS un EN 60825-1 (1. lāzera klase) drošības prasībām.

Piemērots

• Tālsatiksmes Gigabit Ethernet savienojumiem līdz 80 km pa vienmodas optisko šķiedru
• WAN/metro optiskajiem savienojumiem, kam nepieciešama 1550 nm pārraide
• Tīkla iekārtām ar SFP pieslēgvietām (slēdži, maršrutētāji, multivides pārveidotāji)

Galvenās specifikācijas

• Datu pārraides ātrums: 1,25 Gbps (NRZ)
• Viļņa garums: 1550 nm (DFB lāzerdiode)
• Maksimālais sasniedzamais attālums: līdz 80 km pa 9 µm vienmodas optisko šķiedru
• Saskarne: SFP ar duplekso LC savienotāju
• Barošanas avots: viens +3,3 V
• Standarti: IEEE 802.3z, atbilst MSA; EN 60825-1 (1. lāzera klase); RoHS

Lietošana

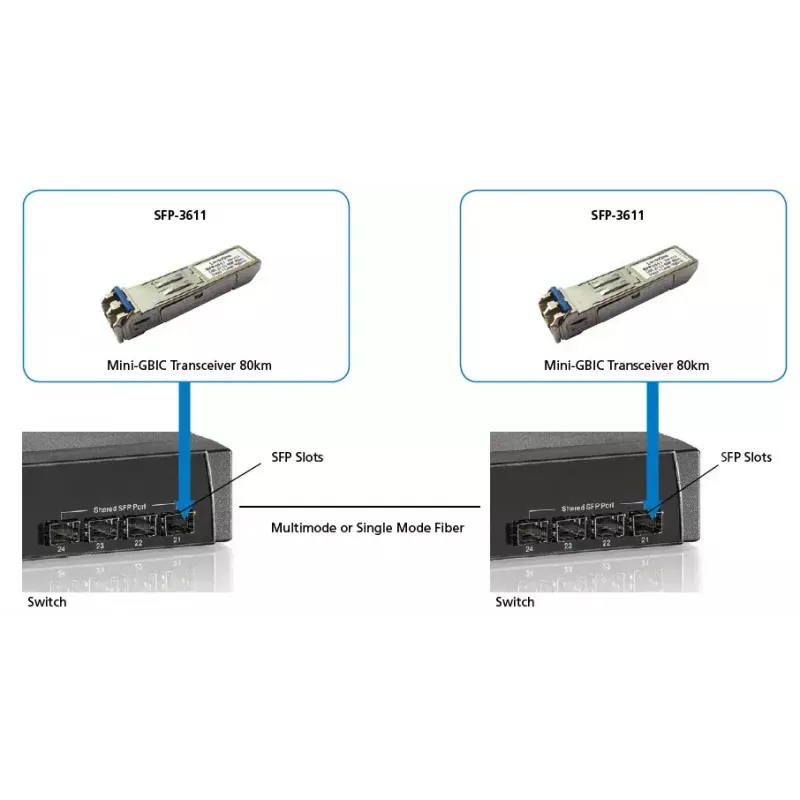

Ievietojiet SFP-3611 moduli jebkurā saderīgā SFP slotā tīkla ierīcē, līdz tas nofiksējas. Pievienojiet duplekso LC vienmodas optiskās šķiedras kabeli (9 µm) un nodrošiniet pareizu Tx/Rx orientāciju. Barojiet resursdatora ierīci ar standarta barošanas avotu; raiduztvērējam nav nepieciešama papildu konfigurācija vai instalācijas programmatūra. Pārraugiet savienojuma statusu, izmantojot resursdatora ierīci, lai apstiprinātu darba 1,25 Gbps savienojamību.

Ieteikumi

Izmantojiet vienmodas 9 µm optisko šķiedru ar atbilstošiem vājinājuma raksturlielumiem 80 km saitēm, pirms savienošanas pārbaudiet LC savienotāju tīrību, un ievērojiet iekārtu ražotāja norādījumus par SFP saderību un acu drošības procedūrām saskaņā ar EN 60825-1.
