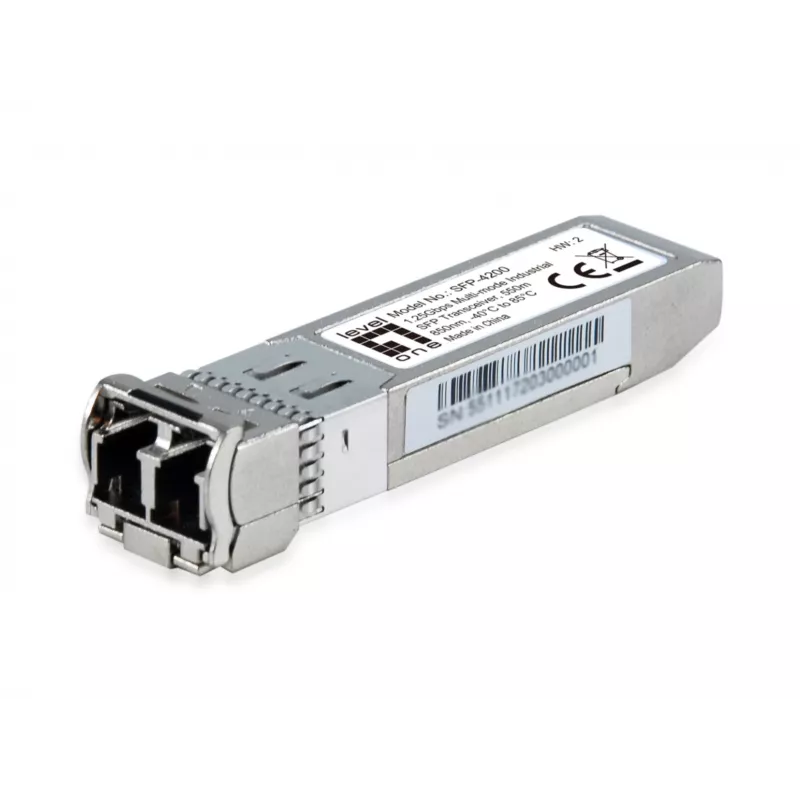

LevelOne 1.25Gbps daudzmodu industriālais SFP raiduztvērējs, 550m, 850nm, no -20°C līdz 85°C

LevelOne SFP-4200 ir 1,25 Gbps maza formas faktora ievietojams (SFP) raiduztvērējs daudzmodu optiskās šķiedras savienojumiem. Darbojoties pie 850 nm un atbalstot līdz 550 m, šis modulis atbilst IEEE 802.3z Gigabit Ethernet un SFP MSA standartam. Raiduztvērējs izmanto duplekso LC savienotāju, nepieciešams 3,3 V vienots barošanas avots, un ir karstās nomaiņas. Tā metāla korpuss samazina EMI, un ierīce atbilst RoHS un bezsvina prasībām. Rūpnieciskā darba temperatūras diapazons no -20 °C līdz 85 °C padara to piemērotu instalācijām, kurām nepieciešama paplašināta temperatūras tolerance.

Priekšrocības

SFP-4200 nodrošina standartiem atbilstošu Gigabit Ethernet veiktspēju kompaktā, karstās nomaiņas SFP formas faktorā. Tā metāla korpuss samazina elektromagnētiskos traucējumus, vienlaikus saglabājot RoHS un bezsvina atbilstību. Ar 3,3 V vienotu barošanas sliežu un duplekso LC savienotāju tas ir saderīgs ar plašu tīkla aprīkojuma klāstu un atbalsta stabilus optiskos savienojumus pa daudzmodu šķiedru līdz 550 m. Paplašinātais darba temperatūras diapazons atbalsta izmantošanu rūpnieciskajā vidē.

Piemērots

• Īsa attāluma daudzmodu šķiedras Gigabit Ethernet savienojumiem līdz 550 m
• Slēdžiem, maršrutētājiem un datu nesēju pārveidotājiem ar SFP pieslēgvietām
• Rūpnieciskām tīkla instalācijām ar plašām temperatūras prasībām

Galvenās specifikācijas

• Datu pārraides ātrums: 1,25 Gbps (1250 Mbit/s)
• Šķiedras tips: Daudzmodu
• Viļņa garums: 850 nm
• Maksimālais sasniedzamība: 550 m
• Savienotājs: Dupleksais LC
• Saskarne: SFP (MSA atbilstošs)
• Barošanas avots: 3,3 V vienots
• Darba temperatūra: no -20 °C līdz 85 °C
• Atbilstība: IEEE 802.3z, RoHS, bezsvina

Kā lietot

Ievietojiet SFP-4200 moduli saderīgā SFP pieslēgvietā slēdzī, maršrutētājā vai datu nesēju pārveidotājā, kamēr resursdatora ierīce ir ieslēgta vai izslēgta (karstās nomaiņas). Pievienojiet daudzmodu LC savienotājvadu dupleksajiem LC savienotājiem, ievērojot pareizo raidīšanas/uztveršanas orientāciju. Pārliecinieties, ka resursdatora ierīce atbalsta 1,25 Gbps SFP moduļus, un, ja nepieciešams, konfigurējiet savienojuma iestatījumus tīkla aprīkojumā. Ievērojiet standarta ESD piesardzības pasākumus, rīkojoties ar raiduztvērēju, un turiet putekļu vāciņus uz neizmantotajām pieslēgvietām, lai aizsargātu optisko saskarni.

Ieteikumi

Izmantojiet daudzmodu OM1/OM2/OM3 šķiedru, kas piemērota 850 nm darbībai, un pārbaudiet savienojuma budžetu attālumiem līdz 550 m. Izvietojot skarbā vidē, apstipriniet sistēmas saderību ar paplašinātiem temperatūras diapazoniem un pēc uzstādīšanas veiciet savienojuma testēšanu, lai pārbaudītu optisko jaudu un BER.
