LevelOne Gigabit PoE atkārtotājs, kaskadējams, iekštelpām/ārtelpām

POR-1220 ir Gigabit PoE-Plus atkārtotājs, kas paredzēts, lai pagarinātu āra PoE (802.3af/at) tīklu sniedzamību tālāk par standarta 100 m. Ierīce saņem strāvu no PoE barošanas iekārtas (PSE) un nodrošina trīs RJ-45 portus: vienu IN portu strāvas un datu ievadei un divus OUT portus — viens ar PoE iespējotu (strāva + dati) un viens tikai datiem. Iebūvēts izturīgā metāla korpusā ar IP65 aizsardzību, POR-1220 ir paredzēts uzstādīšanai atklātā āra vidē un lietošanai ar Gigabit PoE ierīcēm, piemēram, IP digitālajiem displejiem un citām ar 802.3at darbināmām PD ierīcēm.

Priekšrocības

POR-1220 pagarina Gigabit PoE savienojumus par papildu 100 metriem uz vienu vienību, ļaujot uzstādītājiem sasniegt līdz 200 metriem no PSE un vēl tālāk, virknējot vairākus atkārtotājus. Tam nav nepieciešams ārējs barošanas avots, jo tas saņem strāvu no PSE, atbalsta vadu ātruma Gigabit pārraidi (10/100/1000 Mbit/s), un tam ir laikapstākļiem izturīgs IP65 novērtējuma metāla korpuss uzticamai lietošanai ārā. Ierīce ietver vienu PoE izeju un vienu bez PoE izeju elastīgiem ierīču savienojumiem.

Galvenās specifikācijas

• Standarti: saderīgs ar PoE 802.3af/at (High Power Midspan PoE)
• Porti: 3 × RJ-45 (1 × IN, 1 × OUT PoE, 1 × OUT bez PoE)
• Datu pārraides ātrumi: 10/100/1000 Mbit/s (vadu ātrums)
• Maksimālais pagarinājums: pievieno līdz 100 m vienam atkārtotājam (pagarinot tipiskos 100 m līdz 200 m; tālāka pagarināšana, izmantojot atkārtotāju virknēšanu)
• Barošana: saņem strāvu no PSE (nav nepieciešams ārējs adapteris)
• Aizsardzības pakāpe: IP65 novērtējuma laikapstākļiem izturīgs metāla korpuss
• Uzstādīšana: pievieno un lieto, nav nepieciešama programmatūra

Kā lietot

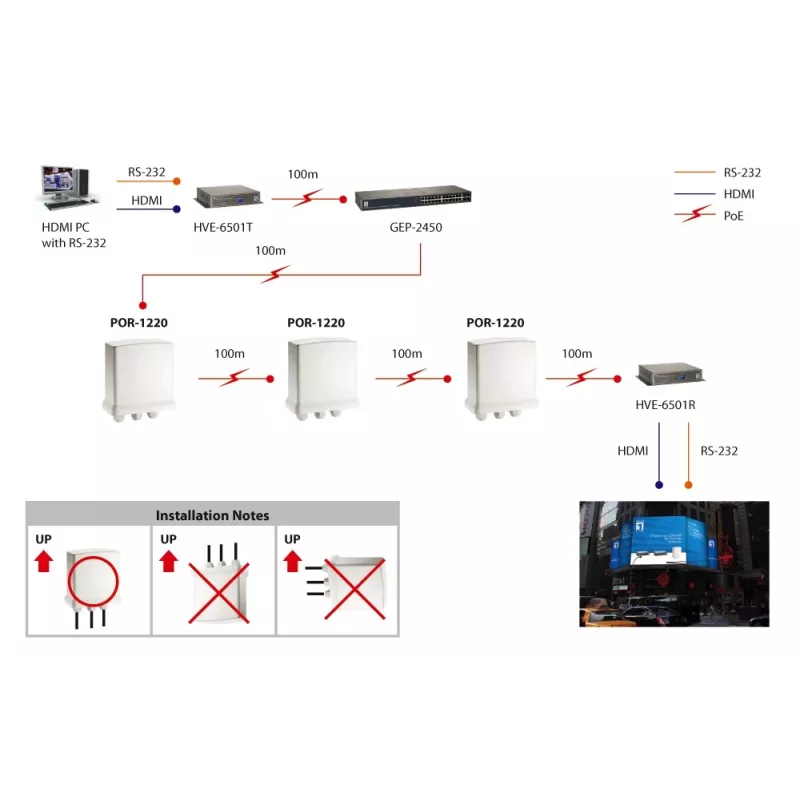

Savienojiet Gigabit PoE-Plus slēdzi vai citu PSE ar POR-1220 IN RJ-45 portu, izmantojot standarta Ethernet kabeli pirmajam 100 m posmam. No POR-1220 OUT PoE porta pievienojiet savu ar PoE darbināmo ierīci, lai saņemtu strāvu un datus papildu 100 m. Izmantojiet OUT bez PoE portu tikai datu savienojumam, kad strāva nav nepieciešama. Lai pagarinātu sniedzamību tālāk par 200 m, virknējiet papildu POR-1220 vienības, savienojot nākamās vienības IN portu ar iepriekšējā atkārtotāja OUT portu. Pārliecinieties, ka PSE nodrošina pietiekamu jaudu pievienotajām PD ierīcēm; maksimālais sasniedzamais attālums ir atkarīgs no PD jaudas prasībām.

Ieteikumi

Pirms vienas vai vairāku POR-1220 vienību izvietošanas pārbaudiet sava Gigabit PoE-Plus slēdža (PSE) jaudas budžetu un apstipriniet PD jaudas prasības, lai noteiktu, cik atkārtotājus var izmantot, saglabājot nepieciešamo jaudu galiekārtā. Uzstādīšanai atklātās vietās izmantojiet āra apstākļiem paredzētus Ethernet kabeļus un atbilstošu pārsprieguma aizsardzību.
