Tīkla raidītājs un uztvērējs PLANET LRP-101C-KIT

PLANET Long Reach PoE risinājums pagarina Ethernet datu pārraidi un vienlaikus piegādā jaudu attālinātām 802.3af/at PoE darbināmām ierīcēm, pārsniedzot standarta Ethernet 100 m ierobežojumu. LRP-101C-KIT ir viena porta PoE, izmantojot koaksiālo pagarinātāju, komplekts, kas pārraida datus un jaudu līdz 1000 m (3280 pēdām), izmantojot esošo 75 Ω koaksiālo kabeli, un papildu 100 m, izmantojot Ethernet kabeli, līdz attālinātai PoE IP kamerai, PoE bezvadu piekļuves punktam vai piekļuves kontroles sistēmai. Komplekts ir ievietots kompaktos metāla korpusos un ir paredzēts plug-and-play izvietošanai klimatiski prasīgās vidēs ar darba temperatūras diapazonu no -20 līdz 70 °C.

Priekšrocības

LRP-101C-KIT nodrošina liela attāluma datu un jaudas pārraidi, izmantojot koaksiālo kabeli, vienlaikus saglabājot saderību ar IEEE 802.3af/at PoE ierīcēm. Tas novērš nepieciešamību pēc attālināta barošanas avota ierīces galā, piegādājot līdz pat 25 W PoE darbināmai ierīcei, izmantojot Ethernet, atbalsta punkts-punkts plug-and-play instalāciju bez konfigurēšanas, un piedāvā uzticamus metāla korpusus un pie sienas stiprināmus dizainus, kas piemēroti vietām ar ierobežotu telpu.

Piemērots

• PoE IP kameru un novērošanas ierīču pagarināšanai līdz 1000 m, izmantojot esošo koaksiālo kabeli
• PoE bezvadu piekļuves punktu vai piekļuves kontroles sistēmu barošanai attālinātās vietās
• Liela attāluma PoE vai ne-PoE tīkla pagarināšanai noliktavās, autostāvvietās, universitāšu pilsētiņās un kazino

Galvenās specifikācijas

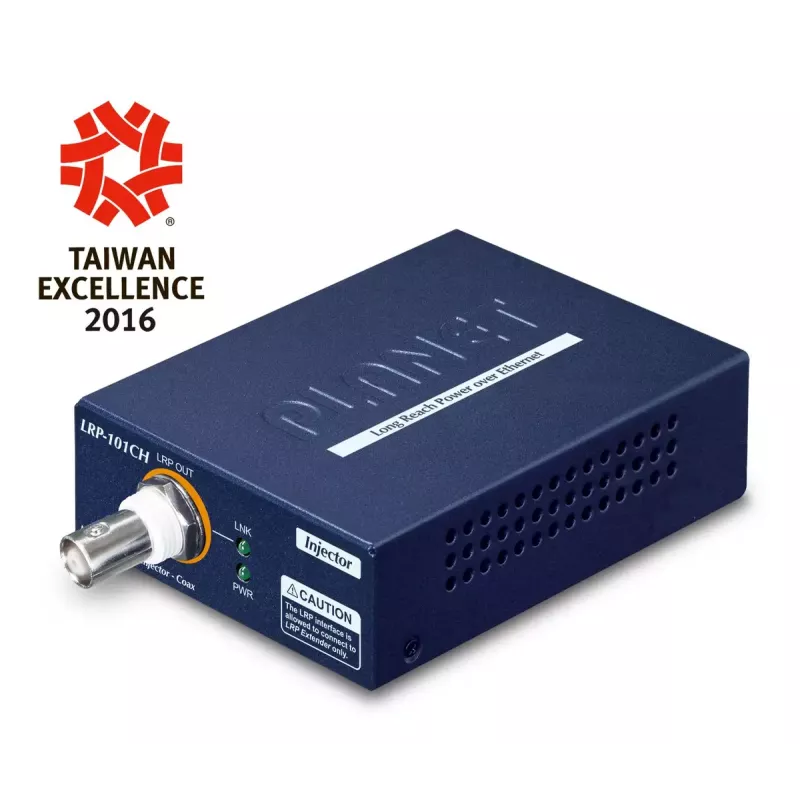

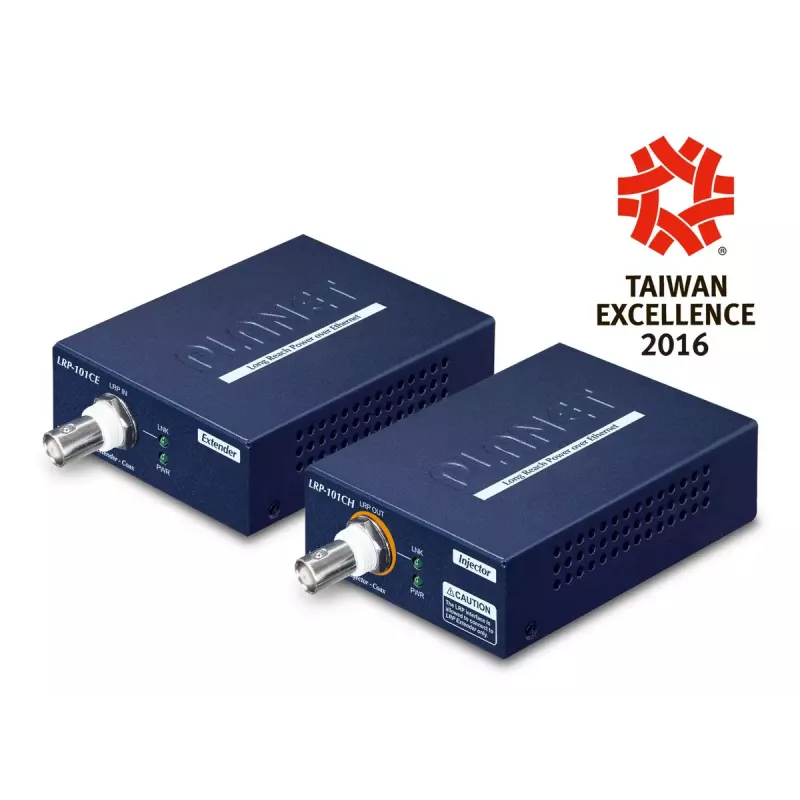

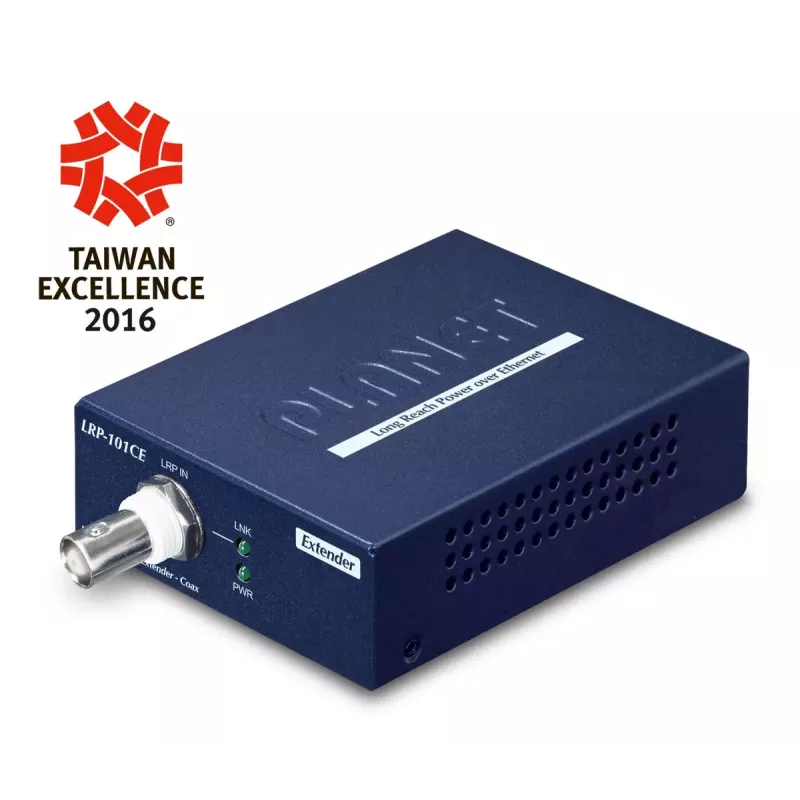

• Modelis: PLANET LRP-101C-KIT (ietver LRP-101CH inžektoru un LRP-101CE pagarinātāju)
• Ethernet: 1 × 10/100TX ports (katrai vienībai)
• Liela attāluma vide: 75 Ω koaksiālais kabelis līdz 1000 m (3280 pēdām)
• Papildu Ethernet sasniedzamība: līdz 100 m, izmantojot UTP, līdz PoE PD
• PoE izeja uz PD: līdz 25 W (802.3af/at saderīgs)
• Darba temperatūra: -20 līdz 70 °C
• Korpuss: kompakts, izturīgs metāls, stiprināms pie sienas
• Sertifikācija: FCC, CE

Kā lietot

Uzstādiet LRP-101CH inžektoru netālu no barošanas avota un pievienojiet tā koaksiālo izeju LRP-101CE pagarinātājam, izmantojot esošo 75 Ω koaksiālo kabeli. Savienojiet LRP-101CE ar attālināto PoE ierīci ar standarta Ethernet kabeli (līdz 100 m). Pievienojiet inžektoru strāvai; sistēma piegādās datus un līdz 25 W PoE jaudas pievienotajai PD. Pamata punkts-punkts darbībai nav nepieciešama konfigurācija; priekšējā paneļa statusa gaismas diodes norāda savienojuma un jaudas stāvokļus.

Ieteikumi

Izmantojiet augstas kvalitātes 75 Ω koaksiālo kabeli un atbilstošus savienotājus, lai saglabātu signāla integritāti lielos attālumos. Optimālai veiktspējai pārbaudiet kabeļa stāvokli un samaziniet fiziskus bojājumus vai samezglojumus. Pārliecinieties, ka kopējais Ethernet kabeļa garums no pagarinātāja līdz PD nepārsniedz 100 m, un apstipriniet PD jaudas klasi, lai pārbaudītu atbilstošu jaudas piegādi.
