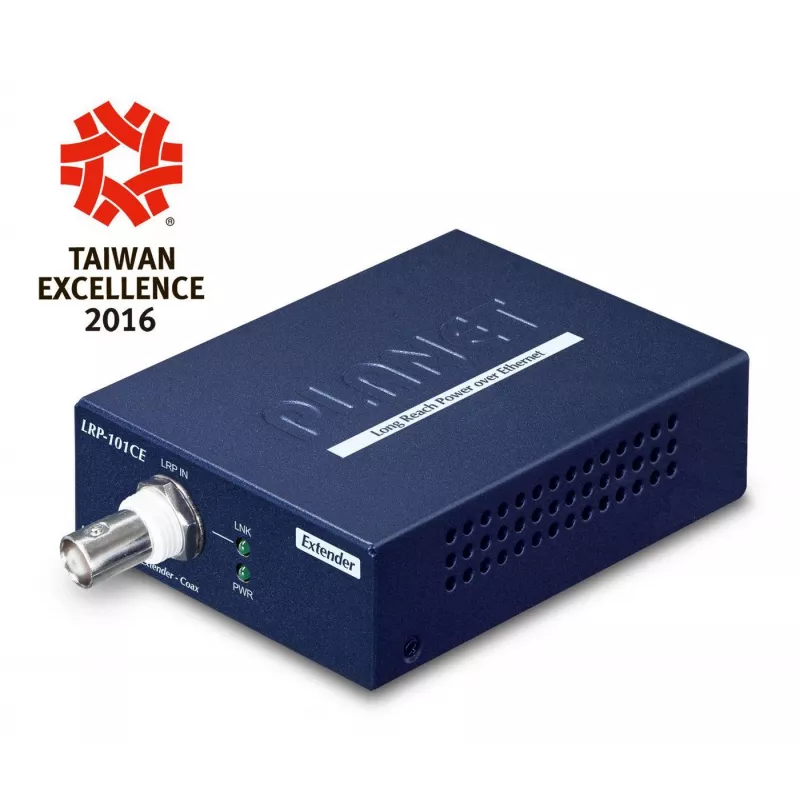

Tīkla raidītājs PLANET LRP-101CE

PLANET LRP-101CE ir viena porta Long Reach PoE pagarinātājs, kas paredzēts gan datu, gan jaudas piegādei 802.3af/at saderīgām ierīcēm attālumos, kas pārsniedz standarta 100 m. Strādājot kopā ar PLANET Long Reach PoE injektoriem vai vairāku kanālu Long Reach PoE slēdžiem, LRP-101CE nodrošina pārraidi pa esošo 75 Ω koaksiālo kabeli, pagarinot savienojumu līdz 1000 m (3280 pēdām), vienlaikus piegādājot PoE attālinātai ierīcei.

Priekšrocības

LRP-101CE nodrošina līdz 25 W jaudu pa Ethernet, lai darbinātu PoE IP kameras, PoE bezvadu piekļuves punktus vai piekļuves kontroles ierīces. Tas atbalsta ķēdes savienojumu, izmantojot BNC T-savienotājus, lai, nepieciešamības gadījumā, vienā portā koplietotu četrus mezglus. Ierīce darbojas plašā temperatūras diapazonā (−20 līdz 70 °C), nodrošinot stabilu darbību skarbos apstākļos, un tai ir priekšējā paneļa LED indikatori savienojuma, aktivitātes un PoE statusam. Plug-and-play dizains neprasa konfigurāciju un var atjaunot savienojumu mazāk nekā 5 sekundēs.

Piemērots

• Attālinātām IP kameru instalācijām, izmantojot esošo koaksiālo kabeli
• Āra un lielu platību PoE bezvadu AP izvietošanai (autostāvvietas, universitātes pilsētiņas)
• Piekļuves kontrolei un attālinātām tīkla ierīcēm bez tuvumā esošām strāvas rozetēm
• Maza tīkla paplašināšanai, ķēdes veidā savienojot vairākus LRP mezglus

Galvenās specifikācijas

• Standarti: IEEE 802.3, IEEE 802.3u, IEEE 802.3af, IEEE 802.3at
• Maksimālais sasniedzamais attālums: līdz 1000 m (3280 pēdām) pa 75 Ω koaksiālo kabeli
• PoE jauda: līdz 25 W (PoE budžets portam)
• Izejas strāva: 0,6 A
• Porti: 1 × RJ‑45 Ethernet LAN
• LED indikatori: savienojums, aktivitāte, PoE
• Darba temperatūra: −20 līdz 70 °C
• Izmēri (P×D×A): 94 × 70 × 26 mm
• Svars: 0,357 kg
• Krāsa: zila

Kā lietot

Uzstādiet LRP‑101CE attālinātās ierīces vietā un pievienojiet tā RJ‑45 portu PoE barotai ierīcei (piemēram, IP kamerai vai bezvadu AP). Tīkla pusē pievienojiet LRP‑101CE PLANET Long Reach PoE injektoram vai Long Reach PoE slēdžam, izmantojot esošo 75 Ω koaksiālo kabeli (ar BNC savienotājiem). Jauda un dati tiek piegādāti no centrālā injektora/slēdža uz LRP‑101CE, kas pēc tam nodrošina PoE pa Ethernet savienojumu ierīcei. Nav nepieciešama konfigurācija; ierīce ir plug-and-play un parādīs statusu, izmantojot priekšējos LED indikatorus.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet 75 Ω koaksiālo kabeli labā stāvoklī un pārbaudiet saderību ar PLANET Long Reach PoE injektoru vai Long Reach PoE slēdzi. Pārliecinieties, ka barotās ierīces PoE klase un enerģijas patēriņš nepārsniedz LRP‑101CE pieejamo 25 W jaudu un 0,6 A strāvu.
