Tīkla raidītājs un uztvērējs PLANET IVC-234GPT — 4 portu 1G Ethernet PoE uz VDSL2 pagarinātājs, Alumīnija/Zils

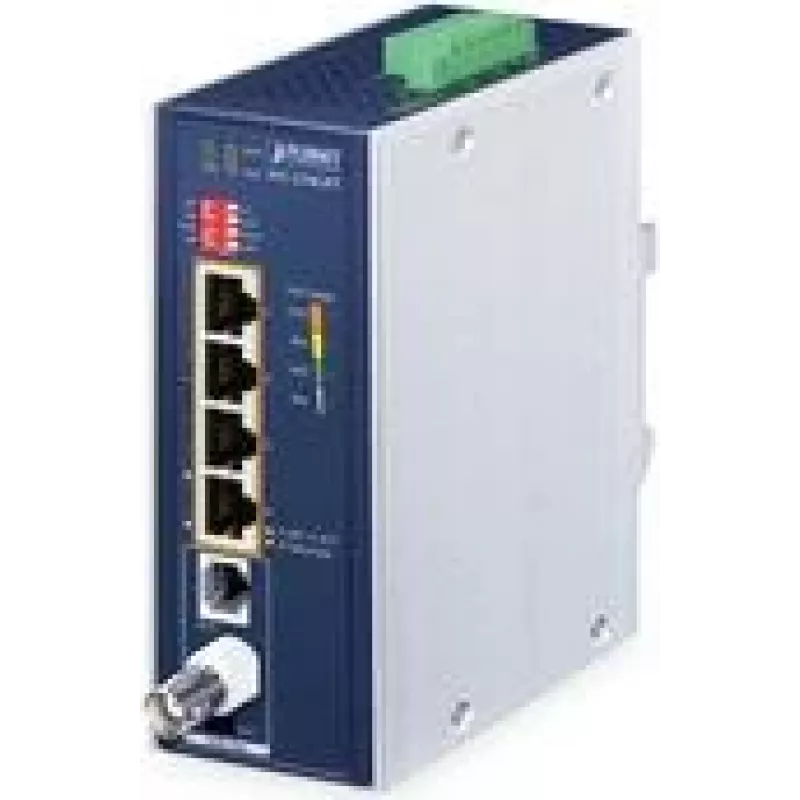

PLANET IVC-234GPT ir tīkla raidītājs un uztvērējs, kas paredzēts Gigabit Ethernet un Power over Ethernet (PoE) pagarināšanai pa VDSL2 saitēm. Ievietots IP30 alumīnija korpusā ar alumīnija/zilu apdari, kompaktais bloks nodrošina četrus 10/100/1000BASE-T RJ45 portus ar integrētu IEEE 802.3af/802.3at PoE inžektora funkcionalitāti, kā arī vienu RJ11 tālruņa ligzdu un vienu BNC savienotāju VDSL2 pārraidei. Ierīce pārveido un pārsūta Ethernet un PoE pa esošo koaksiālo kabeli vai telefona vadu, lai nodrošinātu liela attāluma savienojumu attālinātām IP ierīcēm.

Priekšrocības

IVC-234GPT atbalsta VDSL2 Super Vector profilus un G.vector/G.INP funkcijas, lai nodrošinātu augsta ātruma, zemu traucējumu Ethernet pārraidi pa mantotām vara infrastruktūrām. Tas var piegādāt līdz 30,8 W katram PoE portam ar kopējo PoE budžetu līdz 120 W, vienlaikus saglabājot Gigabit Ethernet veiktspēju RJ45 portos. Ierīce ir paredzēta ātrai uzstādīšanai ar Plug-and-Play darbību, vairākām montāžas iespējām un plaša diapazona līdzstrāvas barošanas ieeju ar reversās polaritātes aizsardzību uzticamai industriālai izvietošanai.

Piemērots

• Tīkla savienojamības un PoE jaudas pagarināšanai IP kamerām pa esošo koaksiālo vai telefona vadu
• Attālinātu bezvadu piekļuves punktu un VoIP tālruņu barošanai, ja jaunu kabeļu ievilkšana nav praktiska
• Punkts-punkts liela attāluma Ethernet saitēm universitātes pilsētiņās, noliktavās un vairāku ēku objektos
• Analogās koaksiālās/telefona infrastruktūras nomaiņai/migrācijai uz digitāliem trīskāršās spēles pakalpojumiem

Kad tas var nebūt piemērots

Šim pagarinātājam ir nepieciešama atbilstoša VDSL2 saderīga ierīce attālajā galā punkts-punkts darbībai, un tas neaizstāj pilnas maršrutēšanas vai pārvaldītu slēdžu funkcijas. Tas ir paredzēts 2. slāņa pagarināšanai un PoE pārsūtīšanai, nevis uzlabotai 3. slāņa maršrutēšanai, plašai VLAN pārvaldībai vai augsta blīvuma komutācijai kodola tīklā.

Galvenās specifikācijas

• Četri 10/100/1000BASE-T RJ45 Ethernet porti ar IEEE 802.3af/at PoE inžektora atbalstu
• Viens RJ11 tālruņa savienotājs un viens BNC savienotājs VDSL2 pārraidei
• VDSL2 profili: ITU-T G.993.2 (profils 17a/30a/35b) ar G.vectoring un G.INP (ITU-T G.993.5)
• Maksimālā simetriskā caurlaidspēja līdz 200/200 Mbps; asimetriskā līdz 300/100 Mbps (atkarībā no režīma)
• PoE izeja līdz 30,8 W vienam portam un kopējais PoE budžets līdz 120 W
• Attālinātas barošanas iespēja līdz 100 m pa Ethernet kabeli
• Barošanas ieejas diapazons: 12–54 V līdzstrāva ar liekās barošanas iespēju un reversās polaritātes aizsardzību
• Darba temperatūras diapazons: -40 °C līdz 75 °C
• IP30 alumīnija korpuss; DIN-rail, sienas vai sānu sienas montāžas iespējas
• Atbalsta līdz 1,4 km punkts-punkts pagarinājumu pa piemērotu vara kabeli

Kā lietot

Uzstādiet vienu IVC-234GPT katrā vara/koaksiālā savienojuma galā un iestatiet vienu ierīci CO režīmā, bet otru CPE režīmā, izmantojot iebūvēto DIP slēdzi. Pievienojiet lokālo tīklu vai PoE avotu RJ45 portiem CO puses ierīcē; pievienojiet attālinātās ierīces RJ45 portiem CPE puses ierīcē. Katrā ierīcē pēc vajadzības izmantojiet RJ11 vai BNC savienotāju VDSL2 augšupsaites savienojumam. Uzstādīšanas laikā pārraugiet portu un sistēmas gaismas diodes, lai pārbaudītu saites statusu un PoE piegādi. PoE ierīcēm apstipriniet PD saderību (802.3af/at) un pārliecinieties, ka kopējais PoE budžets nav pārsniegts.

Kas jāapsver pirms iegādes

• Pārliecinieties, ka attālajā galā ir pieejams VDSL2 spējīgs partneris (CO vai CPE) punkts-punkts darbībai
• Pārbaudiet, vai esošā koaksiālā vai telefona vadu kvalitāte un attālums atbilst nepieciešamajai caurlaidspējai jūsu lietošanas gadījumam
• Apstipriniet, ka visu pievienoto ierīču kopējās PoE jaudas prasības nepārsniedz 120 W budžetu
• Pārbaudiet vides un montāžas prasības attiecībā pret IP30 alumīnija korpusu un darba temperatūras diapazonu

Ieteikumi

Stabiliem ātrgaitas savienojumiem izvēlieties simetrisko vai asimetrisko VDSL2 režīmu atkarībā no tā, vai augšupsaites vai lejupsaites veiktspēja ir kritiski svarīgāka; ja iespējams, iespējojiet vektorizāciju saderīgā aprīkojumā un izmantojiet kvalitatīvu koaksiālo vai RJ11 vadu. Novietojiet CO ierīci tuvu centrālajam barošanas avotam un izmantojiet plaša diapazona līdzstrāvas ieeju, lai nepieciešamības gadījumā nodrošinātu lieko barošanu. Pārbaudiet PoE budžetus un pārraugiet gaismas diodes sākotnējās izvietošanas laikā, lai nodrošinātu pareizu darbību.
