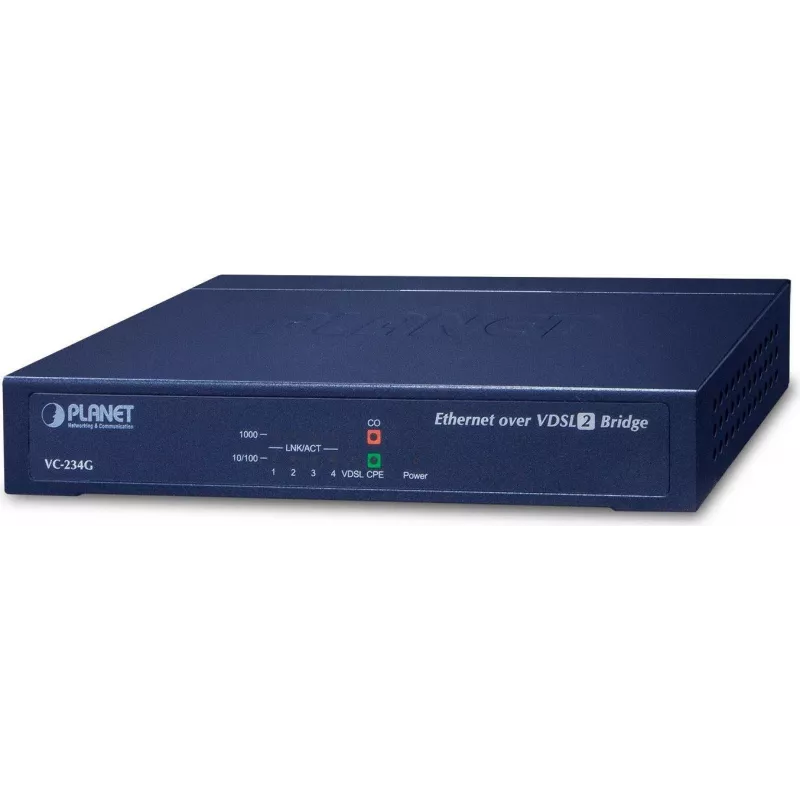

Tīkla tilts PLANET VC-234G

PLANET VC-234G ir Gigabit Ethernet-over-VDSL2 tīkla tilts, kas nodrošina ātrdarbīgu datu pārraidi pa esošajiem telefona vara vadiem. Tas apvieno VDSL2 un Gigabit Ethernet tehnoloģijas, lai paplašinātu Ethernet tīklus bez pārvadu nomaiņas, piedāvājot simetriskus ātrumus līdz 190/190 Mbps īsos vara posmos un liela attāluma savienojamību līdz 1,4 km ar samazinātiem ātrumiem. Ierīcei ir četri RJ45 Ethernet porti, divas RJ11 telefona ligzdas (viena VDSL un viena POTS) un tā atbalsta vektorizāciju, lai samazinātu šķērsrunas, ja to lieto kopā ar vektorizāciju atbalstošiem DSLAM.

Priekšrocības

VC-234G nodrošina lielu caurlaidspēju esošajās telefona līnijās, izmantojot VDSL2, atbalsta Gigabit Ethernet LAN ātrumus (10/100/1000 Mbps) un ietver iebūvētu POTS sadalītāju, lai vienā vara pārī varētu koplietot balss pakalpojumu. Tā atbalsts ITU-T G.993.5 vektorizācijai uzlabo maksimālo līnijas joslas platumu, novēršot šķērsrunas, un ierīce piedāvā vienkāršu uzstādīšanu ar Plug-and-Play darbību, priekšējā paneļa statusa LED indikatoriem un CPE/CO režīmu izvēli, izmantojot DIP slēdzi.

Piemērots

• Ethernet paplašināšanai pa esošajiem telefona vara vadiem
• Joslas platuma nodrošināšanai interneta pakalpojumu sniedzēja triple-play pakalpojumiem (IPTV, VoD, VoIP)
• Liela attāluma Ethernet savienojumiem, kur nav pieejama optiskā šķiedra vai pārvadu nomaiņa
• Punkts–punkts savienojumiem starp centrālo mezglu un klienta telpām (izmantojot CO + CPE pāri)

Galvenās specifikācijas

• Datu pārraides ātrumi: VDSL2 simetriski līdz 190/190 Mbps (G.INP, Simetriski, 8 dB) ≈300 m attālumā; asimetriski līdz 240/120 Mbps (G.INP, Asimetriski, 8 dB); liels attālums līdz 20/12 Mbps ≈1,4 km
• Ethernet: 4 × RJ45 porti, 10/100/1000 Mbps, IEEE 802.3/802.3u/802.3ab, 802.1p, 802.3x
• Telefona saskarnes: 2 × RJ11 (1 × VDSL, 1 × POTS) ar iebūvētu POTS sadalītāju
• Vektorizācija: ITU-T G.993.5 atbalsts (darbojas ar vektorizāciju atbalstošiem DSLAM)
• Režīma izvēle: CPE vai CO, izmantojot DIP slēdzi
• Barošana: 5 V līdzstrāva, 2 A
• Materiāls / Krāsa: Metāla korpuss, zils
• Svars: 0,35 kg

Kā lietot

Uzstādiet VC-234G, pievienojot ierīci esošajai RJ11 telefona ligzdai VDSL savienojumam un pievienojot Ethernet ierīces RJ45 portiem. Ja tajā pašā līnijā nepieciešams POTS telefona pakalpojums, izmantojiet ierīces POTS RJ11 ligzdu; iebūvētais sadalītājs atdala balsi un datus. Lai izveidotu punkts–punkts savienojumu, iestatiet vienu ierīci CO režīmā un otru – CPE režīmā, izmantojot DIP slēdzi. Pārbaudiet savienojumu un aktivitāti, izmantojot priekšējā paneļa statusa LED indikatorus. Ierīce darbojas kā Plug-and-Play pārveidotājs un ir saderīga ar standarta tīkla protokoliem.

Ieteikumi

Izmantojiet VC-234G kopā ar vektorizāciju atbalstošiem DSLAM, lai maksimizētu līnijas joslas platumu, un novietojiet CO un CPE ierīces vara pāra pareizajos galos. Lai sasniegtu optimālu caurlaidspēju, samaziniet līnijas garumu un izvairieties no trokšņainiem vai bojātiem vara vadiem; pārbaudiet LED diagnostikai un ievērojiet vietējos tīkla uzstādīšanas noteikumus.
