Tīkla paplašinātājs Telegärtner J00060A0069

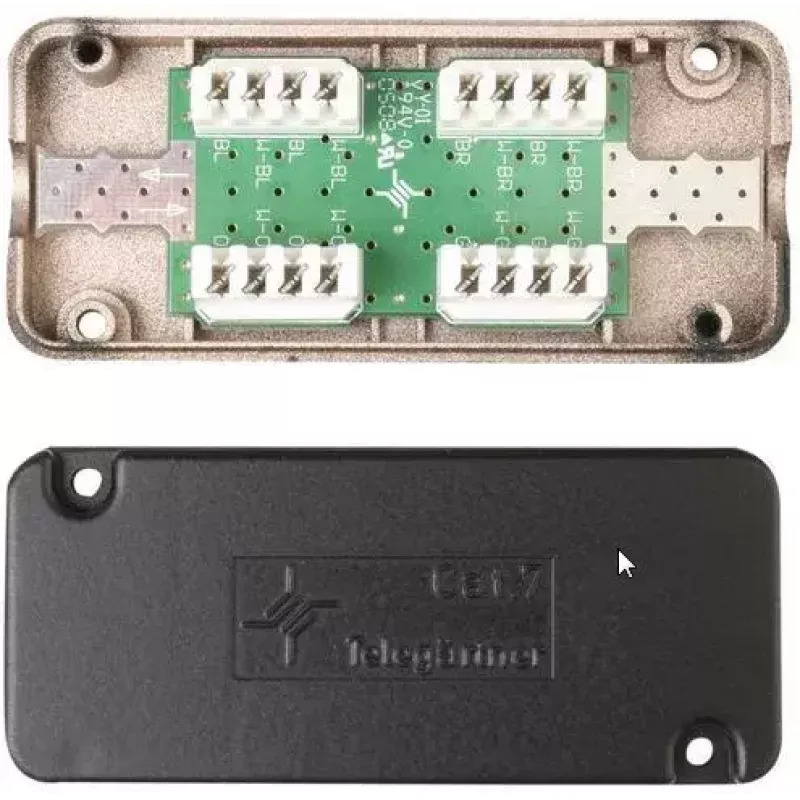

Telegärtner VM 8-8 moduļi (MPN J00060A0069) nodrošina kompaktu risinājumu komerciāli pieejamu ekranētu un neekranētu vītā pāra instalācijas kabeļu (Cat. 5e/Cat. 6/Cat. 7) savienošanai vai pagarināšanai. Tie ir paredzēti bojātu kabeļu labošanai, pagarinājumiem un kabeļu maršrutu maiņai bez atkārtotas kabeļu ievilkšanas, ļaujot veikt rentablas izmaiņas strukturētās vadu sistēmās, vienlaikus saglabājot pārraides veiktspēju.

Priekšrocības

VM 8-8 moduļi ļauj pastāvīgi savienot vairākus kabeļu segmentus uz kopējas iespiedshēmas plates, izmantojot LSA Plus spailes, saglabājot pārraides raksturlielumus un maksimālos savienojuma garumus. Krāsu kodēšana atbilst EIA/TIA 568A un 568B standartiem, un pārus var novadīt tieši uz spailēm bez atvīšanas. Konstrukcija atbalsta drošu ekrāna kontaktu, mainīgu kabeļa ievadu, atsevišķu stiepes slodzes atvieglošanu un instrumentu neprasošu nerūsējošā tērauda ekranējuma vāku stacionārajām un pie sienas montējamām versijām. Opcionāls zemējuma savienojums uz iespiedshēmas plates (M4 skrūve) un EMS saderība saskaņā ar EN 50081-2 un EN 50082-2.

Piemērots

• Bojātu Cat. 5e/6/7 instalācijas kabeļu labošanai
• Esošo vītā pāra kabeļu līniju pagarināšanai bez maršruta maiņas
• Pagaidu vai pastāvīgai kabeļu maršrutu maiņai strukturētās vadu sistēmās
• Statīvā montējamām, pie sienas un virsmas montāžas instalācijām komerciālos vai dzīvojamos tīklos

Galvenās specifikācijas

• Savienojuma tehnoloģija: LSA Plus spailes uz kopējas iespiedshēmas plates
• Saderīgi kabeļu tipi: 4 pāru ekranēti un neekranēti kabeļi, AWG 24–22
• Krāsu kodēšana: EIA/TIA 568A un 568B
• Maksimālie savienojumi: līdz 12 ienākošiem un 12 izejošiem 8 vadu kabeļiem (atkarībā no moduļa tipa)
• Ekranējums: pieskrūvējamas spailes drošam kontaktam; instrumentu neprasošs nerūsējošā tērauda vāks (atsevišķām versijām)
• Montāžas iespējas: virsmas montāža (AP), pie sienas, 19" statīvs un pamata brīvā savienojuma versija
• Zemējuma savienojums: opcionāla M4 skrūve uz iespiedshēmas plates
• EMS: atbilst EN 50081-2 un EN 50082-2

Lietošana

Izvēlieties VM 8-8 moduļa tipu, kas atbilst jūsu montāžas vēlmēm un kabeļu līniju skaitam. Novadiet ienākošos un izejošos 4 pāru kabeļus uz moduli, ievietojiet katru pāri tieši LSA Plus spailē, ievērojot EIA/TIA 568A vai 568B krāsu kodu, un terminējiet bez pāru atvīšanas. Ekranētiem kabeļiem piestipriniet ekrānu pie iespiedshēmas plates, izmantojot pieskrūvējamās spailes, un, ja nepieciešams, nostipriniet zemējumu ar M4 skrūvi. Nodrošiniet atsevišķu stiepes slodzes atvieglošanu ar komerciāli pieejamām kabeļu saitēm un, ja piemērojams, piestipriniet nerūsējošā tērauda ekranējuma vāku bez instrumentiem.

Ieteikumi

Lai iegūtu labākos rezultātus, pirms instalācijas pārbaudiet izvēlēto krāsu kodu (568A vai 568B), lai nodrošinātu konsekventu vadu savienojumu visā līnijā. Ierobežojiet pāru atvīšanu līdz minimumam, kas nepieciešams terminēšanai, lai saglabātu pārraides veiktspēju, un ievērojiet vietējās zemējuma un EMS prakses, savienojot ekranētos kabeļus.
