Tīkla raidītājs un uztvērējs PLANET LRP-101U-KIT

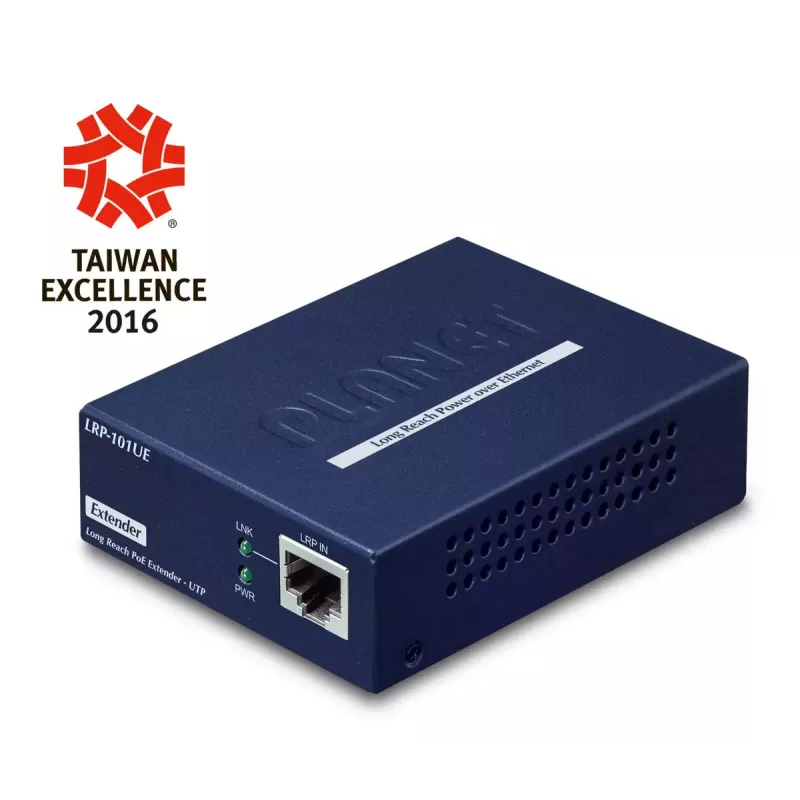

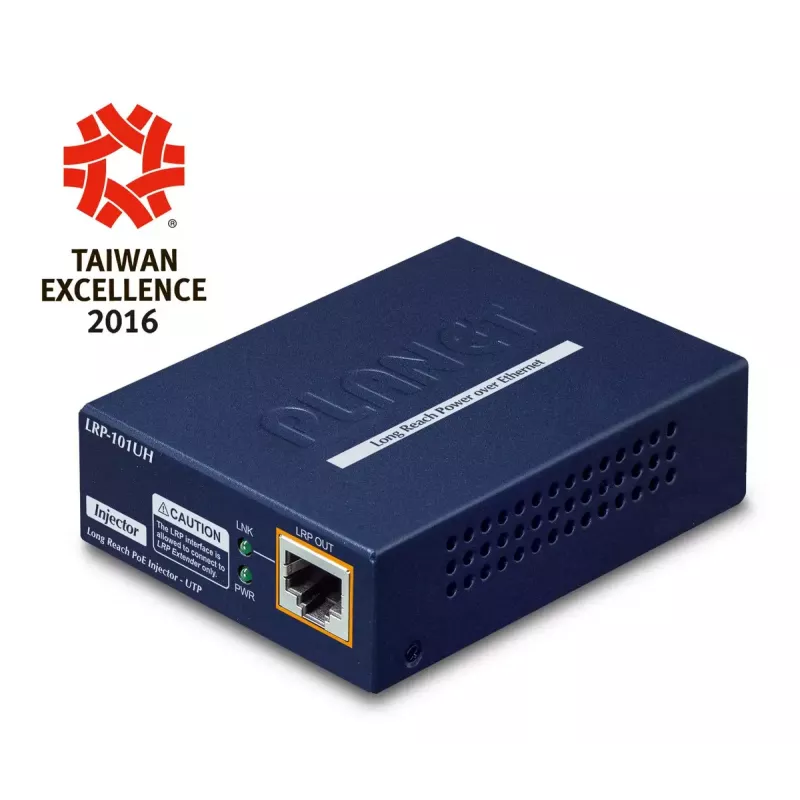

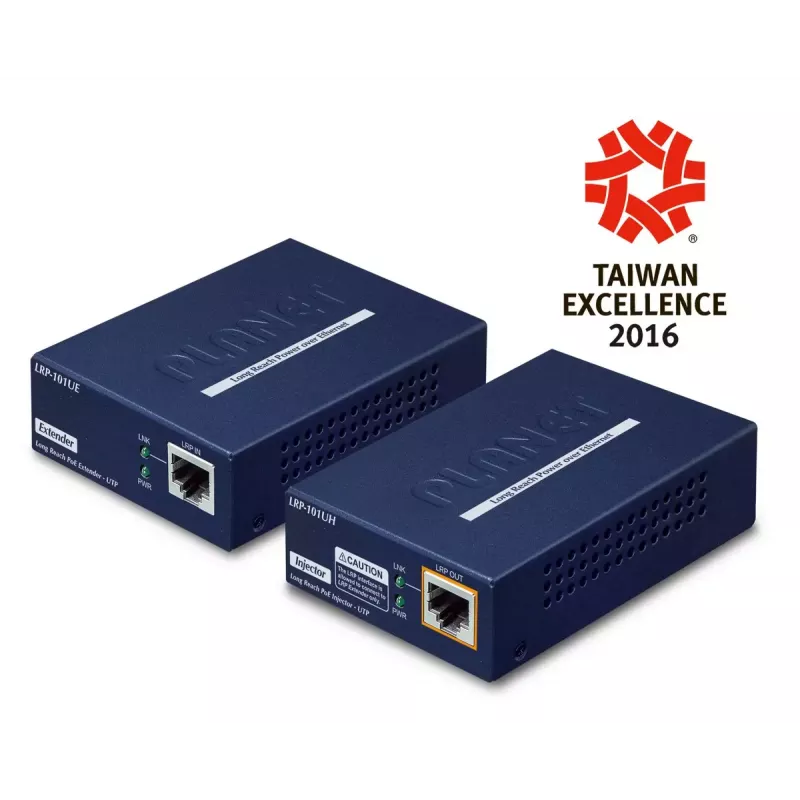

PLANET Long Reach PoE risinājums LRP-101U-KIT ir tīkla raidītāja un uztvērēja komplekts, kas pagarina 10/100 Mbps Ethernet un vienlaikus ievada strāvu attālinātām 802.3af/at barošanas ierīcēm, pārsniedzot standarta 100 m Ethernet ierobežojumu. Komplekts atbalsta datu un strāvas pārraidi lielos attālumos līdz 500 m (1640 pēdām), izmantojot 4 pāru UTP kabeli, un līdz 300 m (1000 pēdām), izmantojot vienu vīto pāri, un ietver kompaktu, izturīgu metāla inžektoru un pagarinātāju pāri ar iespēju piestiprināt pie sienas un darbības diapazonu no -20 līdz 70 °C.

Priekšrocības

LRP-101U-KIT nodrošina punkta-punkta, spraud-un-lieto PoE caur UTP risinājumu, kas novērš nepieciešamību pēc attālinātām strāvas rozetēm ierīces atrašanās vietā. Tas piegādā līdz 25 W IEEE 802.3af/at PoE barošanas ierīcēm, atbalsta Cat5e–Cat7 kabeļus un piedāvā stabilu, augstas kvalitātes pārraidi lielos attālumos. Metāla korpuss un plašais darba temperatūras diapazons padara komplektu piemērotu prasīgām āra un rūpnieciskām vidēm. Priekšējā paneļa gaismas diodes sniedz skaidru diagnostikas informāciju vienkāršai statusa uzraudzībai.

Piemērots

• Liela attāluma PoE IP kameras izvietošanai (novērošanai)
• Bezvadu piekļuves punkta vai bezvadu LAN paplašināšanai, kur nav pieejamas strāvas rozetes
• Piekļuves kontroles sistēmām attālinātās vietās
• Noliktavām, autostāvvietām, universitāšu pilsētiņām un līdzīgām lielām teritorijām

Galvenās specifikācijas

• Modelis: PLANET LRP-101U-KIT (inžektors + pagarinātājs)
• Datu pārraides ātrums: 10/100 Mbps
• Maksimālā PoE izeja uz barošanas ierīci: līdz 25 W
• Darbības attālums, izmantojot 4 pāru UTP: līdz 500 m (1640 pēdām)
• Darbības attālums, izmantojot vienu vīto pāri: līdz 300 m (1000 pēdām)
• PoE standarts: atbilst IEEE 802.3af/at
• Darba temperatūra: -20 līdz 70 °C
• Korpuss: izturīgs metāls, piestiprināms pie sienas
• Drošība: 128 bitu AES (ierīce atbalsta drošu pārraidi)
• Izejas spriegums: 48 V

Kā lietot

Uzstādiet inžektora bloku netālu no strāvas avota un savienojiet to ar tīkla slēdzi, izmantojot standarta Ethernet. Izvelciet 4 pāru UTP kabeli (vai esošu vīto pāri) no inžektora līdz pagarinātājam, kas atrodas līdz atbalstītajam attālumam. Savienojiet pagarinātāju ar PoE barošanas ierīci (piemēram, IP kameru vai bezvadu piekļuves punktu), izmantojot īsu Ethernet kabeli. Ieslēdziet inžektoru; sistēma ir spraud-un-lieto, un tai nav nepieciešama papildu konfigurācija. Pārraugiet priekšējā paneļa gaismas diodes, lai pārbaudītu savienojuma, strāvas un darbības statusu.

Ieteikumi

Izmantojiet 5e kategorijas vai labāku UTP kabeli (ieteicams Cat5e–Cat7), lai nodrošinātu optimālu signāla kvalitāti. Lai panāktu visstabilāko video pārraidi lielos attālumos, izvairieties no UTP kabeļa vilkšanas tuvu augstsprieguma elektrolīnijām un izvēlieties ekranētu kabeli elektriski trokšņainā vidē. Pārbaudiet barošanas ierīces jaudas prasības, lai nodrošinātu, ka maksimālā 25 W izeja atbilst ierīces vajadzībām.
