Tīkla tilts PLANET VC-234 pārvaldāms 4-portu Fast Ethernet (10/100) montāžai statnē 1U, līdzstrāvas ieeja, 0,8 Gbit/s komutācijas jauda

Tīkla tilts PLANET VC-234 ir Ethernet-over-VDSL2 tilts, kas izstrādāts, lai nodrošinātu augstas veiktspējas Ethernet savienojumu, izmantojot esošās vara telefona līnijas. Atbalstot simetriskus datu pārraides ātrumus līdz 100/100 Mbps 300 m attālumā un pagarinātus ātrumus, piemēram, 20/4 Mbps līdz 1,4 km, VC-234 nodrošina ātru datu pārraidi bez vadu pārvilkšanas. Tam ir četri RJ-45 Ethernet porti un divas RJ-11 ligzdas (viena VDSL un viena POTS) ar iebūvētu POTS sadalītāju, kas ļauj vienlaikus izmantot tālruņa pakalpojumu un VDSL datus vienā līnijā. Ierīce ir pieejama klienta telpu aprīkojuma (CPE) un centrālā biroja (CO) režīmos, un tā ir piemērota kā Ethernet pagarinātājs vai tilts pakalpojumu sniedzēju vai ēku iekšējai izvietošanai.

Priekšrocības

VC-234 apvieno VDSL2 un Ethernet tehnoloģijas, lai nodrošinātu vadu ātruma veiktspēju nelielos attālumos un uzticamu liela attāluma savienojumu, izmantojot esošos vara pārus. Tā simetriskā 100/100 Mbps jauda atbalsta joslas platuma prasīgus pakalpojumus, savukārt iebūvētais POTS sadalītājs novērš nepieciešamību mainīt telefona vadu sistēmu. Ierīce ir plug-and-play, energoefektīva un aprīkota ar skaidriem priekšējā paneļa LED indikatoriem portu un sistēmas diagnostikai. Vienkāršs DIP slēdzis izvēlas CPE vai CO režīmu elastīgai izvietošanai punktu-punkts savienojumos.

Piemērots

• Ethernet paplašināšanai uz attālām telpām vai stāviem, izmantojot esošās vara telefona līnijas
• Trīskāršo pakalpojumu (IPTV, VoIP, VOD) nodrošināšanai mājām un maziem dzīvokļiem
• Interneta pakalpojumu sniedzēju pēdējās jūdzes savienojumiem un daudzdzīvokļu ēku instalācijām
• Ethernet savienojuma nodrošināšanai tur, kur kabeļu pārvilkšana ir nepraktiska

Galvenās specifikācijas

• Datu pārraides ātrums: līdz 100/100 Mbps simetriski 300 m attālumā; līdz 20/4 Mbps 1,4 km attālumā (atšķiras atkarībā no profila un līnijas kvalitātes)

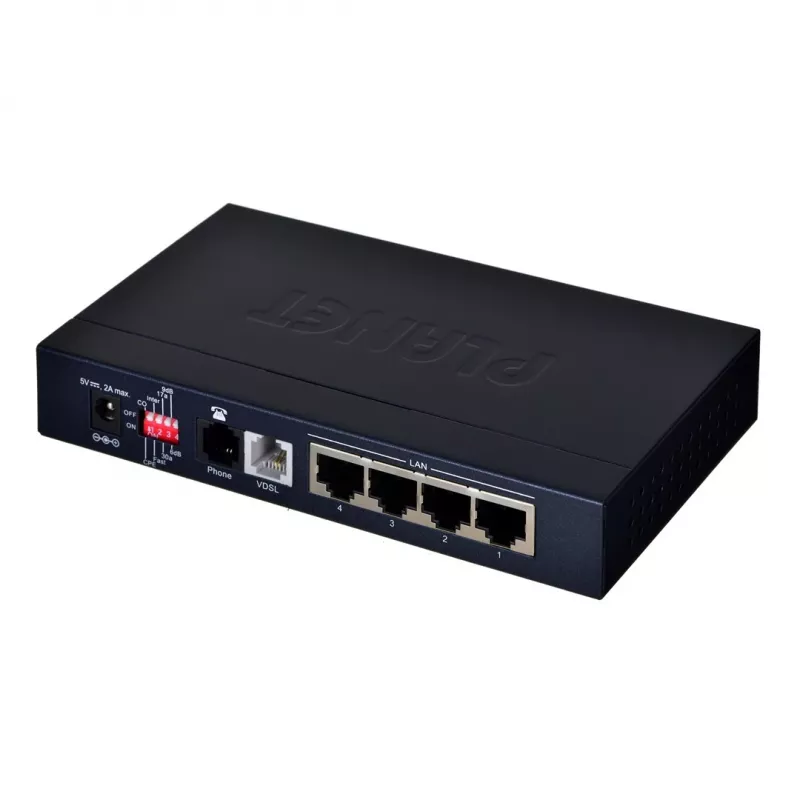

• Saskarnes: 4 × RJ-45 Ethernet porti, 2 × RJ-11 (1 × VDSL, 1 × POTS)
• VDSL2 profili: atbalsta 17a (liela attāluma) un 30a (īsa attāluma/vadu ātruma)
• Režīmi: CPE un CO (izvēlams ar DIP slēdzi)
• Standarti: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• Barošana: līdzstrāvas ieeja, tipiskais enerģijas patēriņš 7,2 W
• Izmēri: 155 × 86 × 26 mm; Svars: 0,368 kg
• Produkta krāsa: Zila

Kā lietot

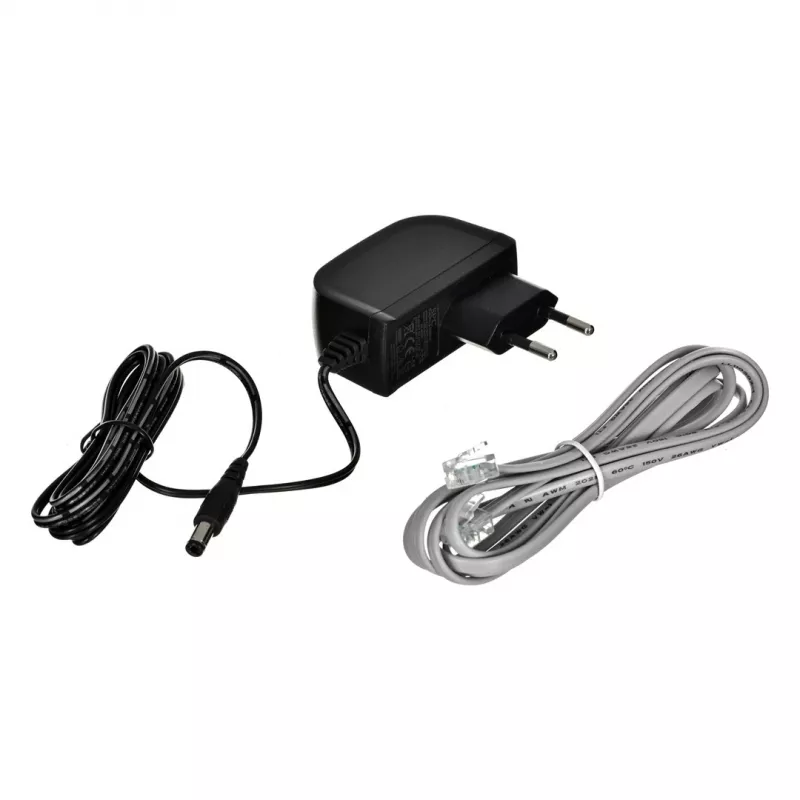

Uzstādiet VC-234, savienojot tā RJ-11 VDSL ligzdu ar esošo telefona sienas ligzdu un pievienojot LAN ierīces RJ-45 Ethernet portiem. Pārliecinieties, ka tiek izmantots iebūvētais POTS sadalītājs, ja tālrunim ir jāizmanto viena un tā pati līnija. Iestatiet vienu iekārtu CO režīmā un attālo iekārtu CPE režīmā, izmantojot DIP slēdzi punktu-punkts savienojumam. Pievienojiet ierīcei strāvu ar atbilstošu līdzstrāvas adapteri un pārbaudiet darbību, izmantojot priekšējā paneļa LED indikatorus, lai apstiprinātu savienojuma un aktivitātes statusu.

Ieteikumi

Lai sasniegtu optimālu veiktspēju, izvēlieties VDSL2 profilu, kas atbilst līnijas garumam un kvalitātei: izmantojiet profilu 30a īsa attāluma, vadu ātruma vajadzībām un profilu 17a lielāka attāluma sasniedzamībai. Novietojiet CO iekārtu tuvāk sadales punktam un CPE iekārtu pie klienta vai attālā gala punkta. Uzturiet labā stāvoklī vara pārus un samaziniet atzarojumus vai trokšņa avotus uz līnijas, lai saglabātu caurlaidspēju.
