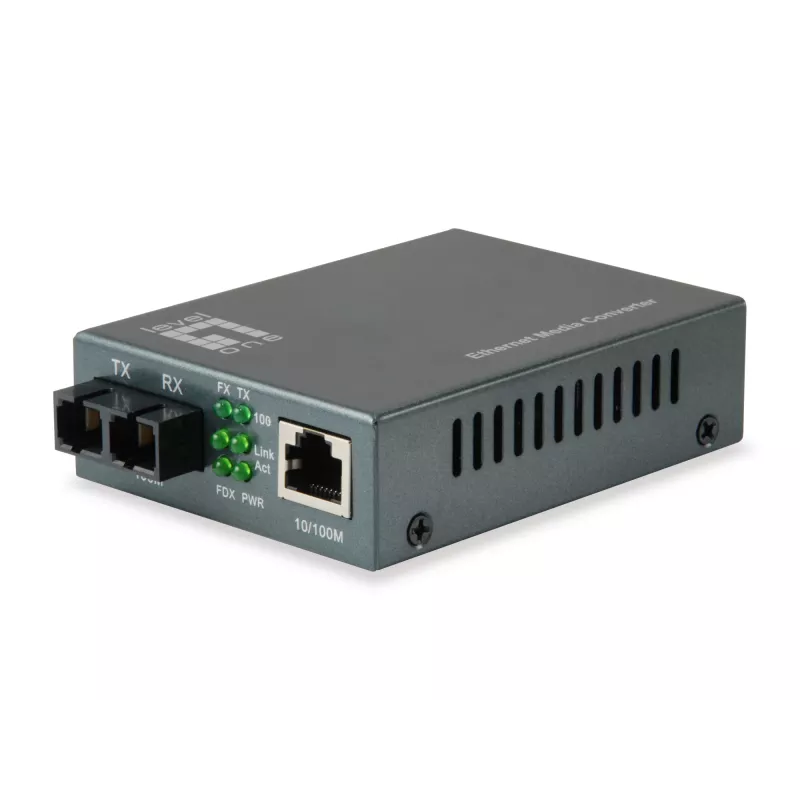

LevelOne RJ45 uz SC Fast Ethernet multivides pārveidotājs, daudzmodu šķiedra, 1310 nm, 2 km

LevelOne multivides pārveidotājs RJ45 uz SC FVT-1101 pārveido tīkla signālus starp vara Ethernet un daudzmodu optiskās šķiedras saitēm. Tam ir 10/100Base-TX RJ-45 ports ar automātisko sarunu procedūru 10Base-T un 100Base-TX, kā arī 100Base-FX SC optiskās šķiedras ports. Daudzmodu konfigurācijā pārveidotājs atbalsta optiskās šķiedras savienojumus līdz 2 km, un to var izmantot kā atsevišķu ierīci vai uzstādīt kā iebīdāmu moduli CHV-2000 19” pārveidotāju šasijā.

Priekšrocības

Pārveidotājs atbalsta gan pilnduplekso, gan pusduplekso darbību, automātisko ātruma noteikšanu un vienas šķiedras SC saskarni ērtai integrācijai esošajā infrastruktūrā. Kompaktais dizains un savietojamība ar CHV-2000 šasiju nodrošina elastīgu izvietošanu sadalītās vai centralizētās vadu skapjos. CE sertifikācija un vienkāršas barošanas prasības (5 V / 1 A) padara to piemērotu standarta tīkla instalācijām.

Piemērots

• Fast Ethernet saišu paplašināšanai pa daudzmodu optisko šķiedru līdz 2000 m
• Vara bāzes komutatoru vai maršrutētāju savienošanai ar optiskās šķiedras mugurkaulu
• Izvietojumiem, kam nepieciešams kompakts atsevišķs pārveidotājs vai iebīdāms modulis 19” šasijai

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 100 Mbit/s
• Ethernet LAN (RJ-45) porti: 1 (10/100Base-TX, automātiskā noteikšana)
• Optiskās šķiedras porti: 1 (100Base-FX, SC savienotājs, daudzmodu)
• Maksimālais pārraides attālums: 2000 m

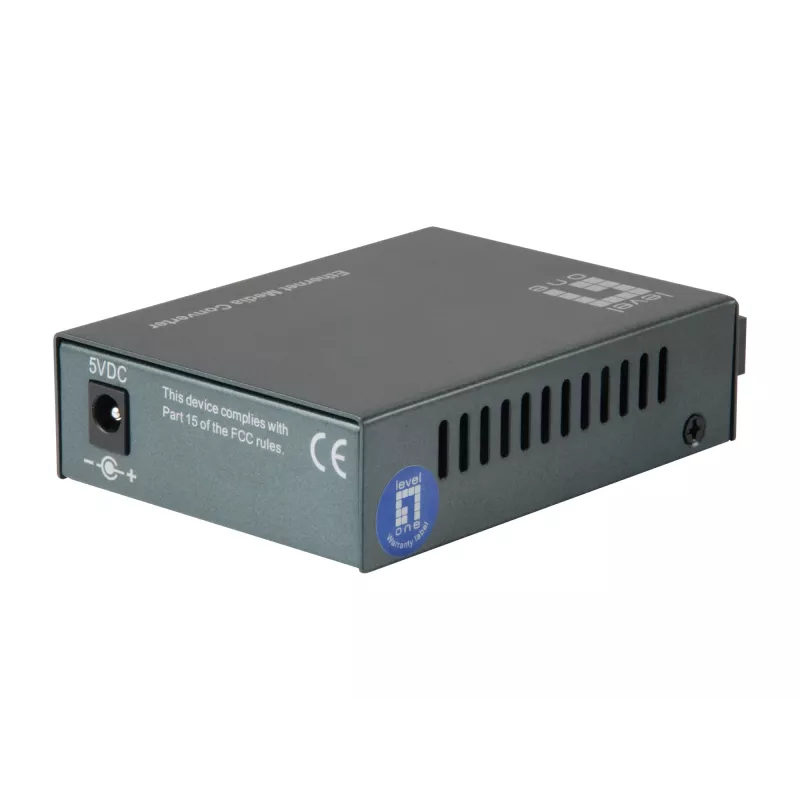

• Barošanas ieeja: 5 V, 1 A
• Produkta krāsa: Melna
• Sertifikācijas: CE

Kā lietot

Savienojiet RJ-45 portu ar komutatoru, maršrutētāju vai Ethernet ierīci, izmantojot Cat5e/6 kabeli, un pievienojiet SC optiskās šķiedras portu daudzmodu optiskās šķiedras saitei. Nodrošiniet, lai pārveidotājs tiktu barots ar saderīgu 5 V/1 A adapteri. Uzstādot vairākas ierīces, iebīdiet moduļus CHV-2000 šasijā un nostipriniet saskaņā ar šasijas rokasgrāmatu. Ierīce automātiski vienosies par ātrumu un dupleksa iestatījumiem ar pievienoto Ethernet aprīkojumu.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet daudzmodu optisko šķiedru, kas paredzēta vajadzīgajam attālumam, pārbaudiet, vai SC savienojumi ir tīri, un novietojiet pārveidotāju vēdināmā, no putekļiem brīvā vidē. Savienojot pārī ar citiem multivides pārveidotājiem vai raiduztvērējiem, saskaņojiet viļņa garumu un optiskās šķiedras veidu, lai izvairītos no savienojuma problēmām.
