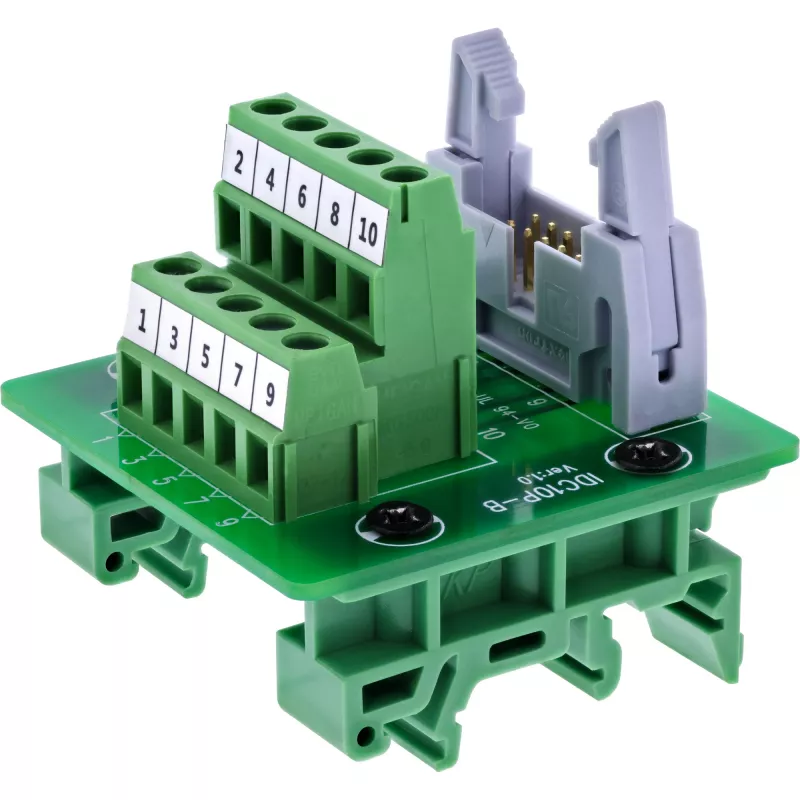

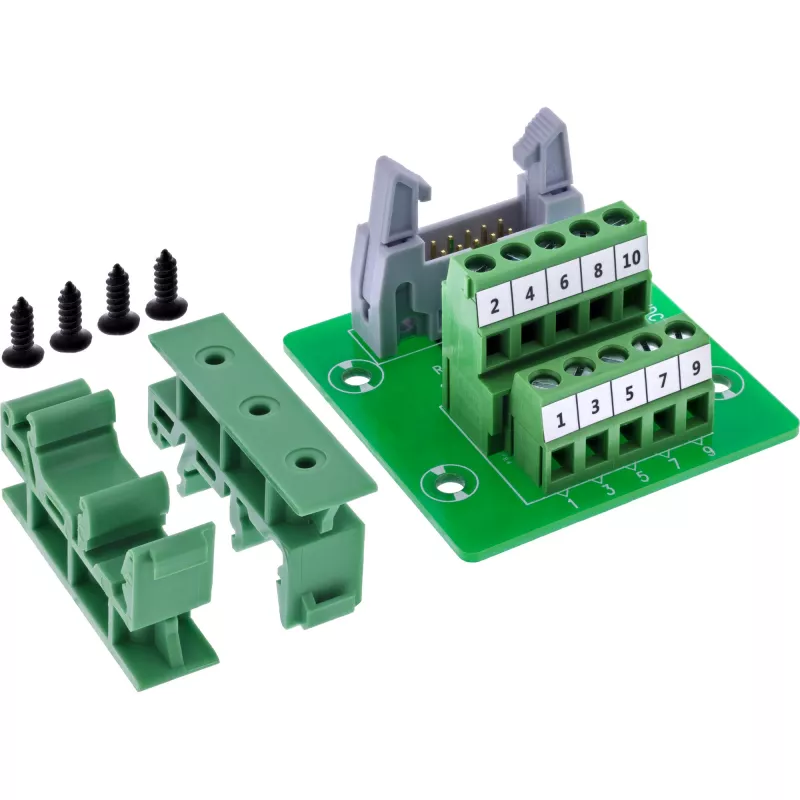

InLine 92504O vadu savienotājs IDC 10 / Spaiļu bloks 5 spailes Zaļa, Gaiši pelēka

Laika ietaupījums uzstādīšanas laikā:5 kontaktu skrūvju spaiļu bloks ar piespiedējplāksni nodrošina ātru vadu pievienošanu ar instrumentu – vadiem diapazonā 16–26 AWG.
Standartizēts IDC interfeiss ar skaidru spaiļu izvietojumu:10 kontaktu ligzda (2×5) nodrošina tīru signālu atdalīšanu – ideāli strukturētai vadu montāžai testa, vadības un laboratorijas lietojumos.
Vietu taupošs PCB risinājums ar loģisku izkārtojumu:Kompakts dizains uz stabilas iespiedplates tiešai integrācijai korpusos, adapteru paneļos vai testa vidēs.
Elastīga izmantošana rūpniecībā:Piemērots nodošanai ekspluatācijā, iegultajiem projektiem, signālu sadalei vai vadības līnijām ciparsistēmās.
Augsta signāla kvalitāte:Pārbaudīta izolācijas pretestība līdz 300 V maiņstrāvai, nominālā strāva 1 A uz kontaktu un 100% īssavienojuma testēšana ilgtermiņa darbības drošībai.

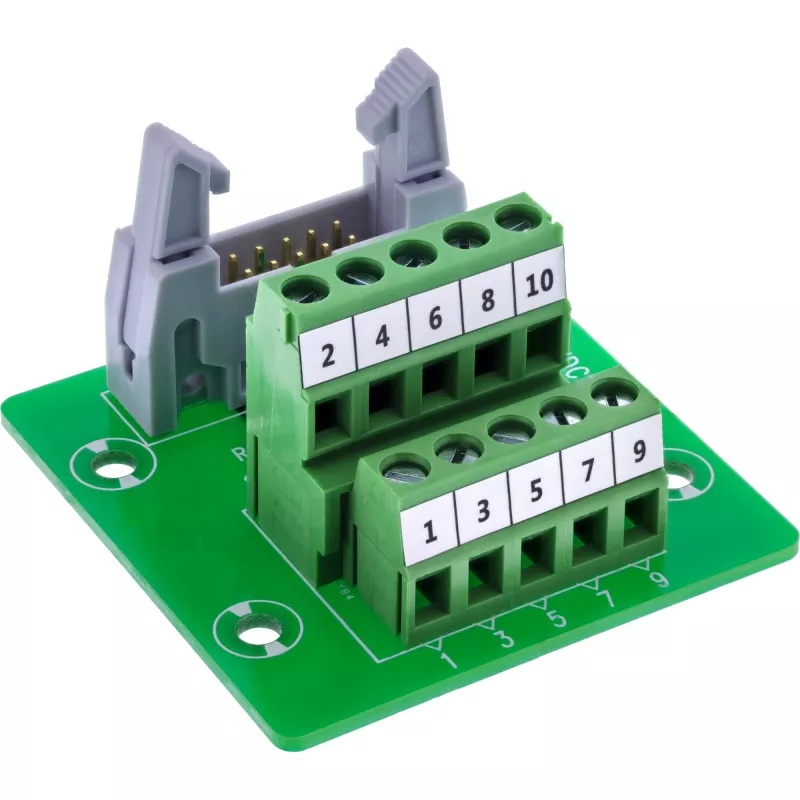

InLine® IDC-10–spaiļu bloka adapteris ar 5 kontaktu skrūvju spaiļu sloksni piedāvā kompaktu risinājumu ciparsignālu, barošanas līniju vai vadības savienojumu pievienošanai – bez lodēšanas. IDC ligzdas (2×5) un sānos pieejamās spaiļu sloksnes kombinācija ir uzstādīta uz stabilas iespiedplates un optimizēta rūpnieciskām vidēm.
Skrūvju spailes (solis 5,0 mm) ir skaidri marķētas un atbalsta daudzdzīslu vadus diapazonā 16–26 AWG. Pievienošana ar instrumentu tiek veikta, izmantojot plakanas asmens skrūvgriezi ≤ 2,5 mm. EVA izolācijas slānis nodrošina aizsardzību uzstādīšanas laikā uz vadošām virsmām. Ar 100% īssavienojuma testēšanu un augstām izolācijas vērtībām adapteris ir ideāli piemērots testa sistēmām, vadības ierīcēm vai iegultajiem lietojumiem.

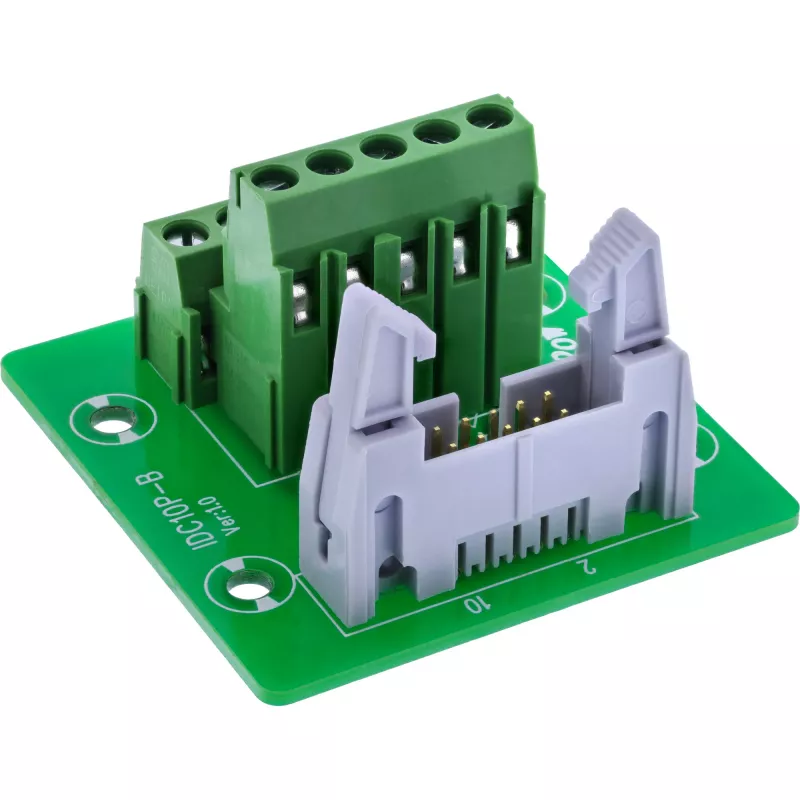

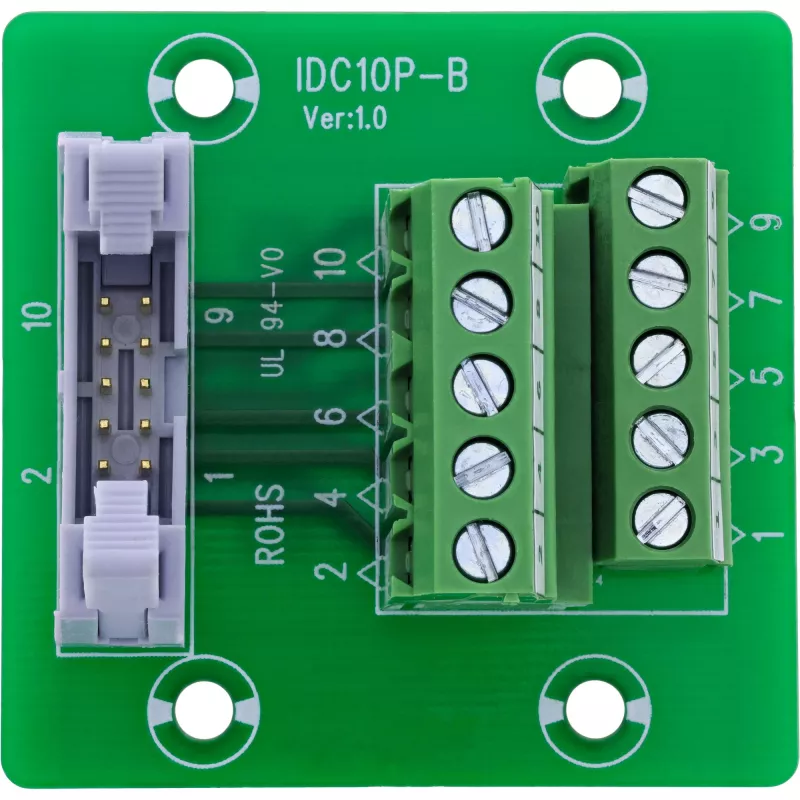

IDC interfeiss:10 kontaktu IDC ligzda (2×5), solis 2,54 mm
Skrūvju spaiļu bloks:5 spailes, solis 5,0 mm, ar piespiedējplāksni
Signāla piešķire:GND (zeme), D0 līdz D3 (ciparsignālu līnijas, piešķiramas atkarībā no lietojuma)
Pievienošanas diapazons:16–26 AWG
Darbināšana:Ar plakanas asmens skrūvgriezi ≤ 2,5 mm
Nominālā strāva:1,0 A uz kontaktu
Maks. darba spriegums:100 V starp diviem signāliem
Izolācijas pretestība:≥ 10 MΩ pie 300 V līdzstrāvas
Maks. vada pretestība:5 omi
Darba temperatūra:–10 °C līdz +70 °C
Izolācijas slānis:EVA izolācija apakšpusē
Izmēri:apm. 51 × 50 × 29 mm (garums × platums × augstums)

InLine 92504O. Savienotājs(-i): IDC 10 / Spaiļu bloks 5 spailes, Produkta krāsa: Zaļa, Gaiši pelēka, Savienotāja dzimte: Sieviešu/Sieviešu. Atbilstības sertifikāti: RoHS, TÜV zīme. Izmēri (PxHxDz): 50 x 51 x 29 mm, Svars: 30 g, Platums: 50 mm. Daudzums iepakojumā: 1 gab., Iepakojuma tilpums: 100 cm³, Iepakojuma veids: Polietilēna maisiņš. Izcelsmes valsts: Taivāna

Kā lietot

Ievietojiet saderīgo 10 kontaktu savienotāju IDC ligzdā (2×5) un nostipriniet adapteri korpusā vai panelī pēc nepieciešamības. Noņemiet izolāciju un ievietojiet daudzdzīslu vadus (16–26 AWG) attiecīgajās skrūvju spailēs, nodrošinot pareizu GND un signāllīniju piešķiri. Pievelciet piespiedējplāksnes skrūves, izmantojot plakanas asmens skrūvgriezi līdz 2,5 mm. EVA izolācija apakšpusē nodrošina drošu novietošanu uz neizolētām virsmām.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa darbību, pirms sistēmas ieslēgšanas pārbaudiet pareizu signāla piešķiri, nepārsniedziet 1 A uz kontaktu vai 100 V starp signāliem un veiciet regulāras spaiļu skrūvju pārbaudes, lai nodrošinātu drošu kontaktu instalācijās, kas pakļautas vibrācijai.
