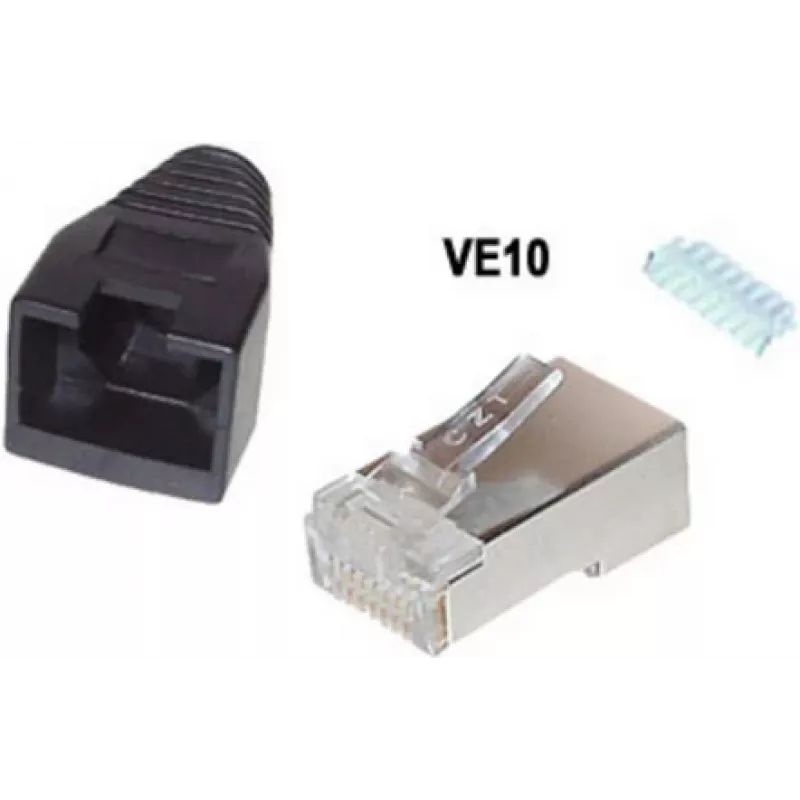

Vadu savienotājs RJ-45 ShiverPeaks BS72057-S-10

ShiverPeaks BS72057-S-10 RJ-45 vadu savienotāji ir paredzēti Cat5e un Cat6 kabeļu terminēšanai tīkla instalācijās. Katrā iepakojumā ir iekļauti desmit savienotāji ar melnu apdari un metāliskiem kontaktiem, nodrošinot kompaktu risinājumu Ethernet kabeļu izveidei vai remontam. Šie RJ-45 spraudņu savienotāji atbalsta standarta 8P8C terminējumus un ir paredzēti lietošanai ar savītiem vai monolītiem vadu kabeļiem, kas atbilst Cat5e un Cat6 veiktspējai.

Priekšrocības

Šie RJ-45 savienotāji nodrošina konsekventu kontaktu ģeometriju un ar zeltu pārklātas kontaktu virsmas, kas palīdz uzturēt zemu kontaktu pretestību un uzticamu signāla pārraidi. Izturīgā korpusa un drošas vadu fiksācijas kombinācija vienkāršo presēšanas procesu un samazina pārtrauktu savienojumu risku. To formas faktors un apdare ir piemēroti redzamām instalācijām, kur vēlams neuzkrītošs izskats.

Piemērots

• Cat5e un Cat6 savienotājkabeļu terminēšanai
• Mājas un mazo biroju tīklu remontam un izveidei
• Pielāgota garuma Ethernet kabeļu izveidei maršrutētājiem, slēdžiem un sadales paneļiem
• Lauka instalācijām, kur nepieciešami izturīgi spraudņu savienotāji

Galvenās specifikācijas

• Savienotāja tips: RJ-45 (8P8C) Ethernet kabeļošanai
• Saderīgās kabeļu kategorijas: Cat5e, Cat6
• Daudzums iepakojumā: 10 savienotāji
• Korpusa krāsa un apdare: melns ar metāliskiem kontaktiem
• Vadu saderība: savīti un monolīti vadi atbilstoši Cat5e/6 standartiem
• Kontaktu pārklājums: pretkorozijas pārklājums uzlabotai vadītspējai

Lietošana

Sagatavojiet kabeli, noņemot ārējo apvalku, lai atklātu atsevišķos vadus, pēc iespējas saglabājot pareizu pāru vījumu. Sakārtojiet vadus atbilstoši izvēlētajam vadu standartam (T568A vai T568B), apgrieziet vadus līdz atbilstošam garumam un pilnībā ievietojiet tos RJ-45 savienotājā, lai katrs vads nonāktu zem attiecīgā kontakta. Izmantojiet saderīgu presēšanas instrumentu, lai piespiestu savienotāju kabelim, nodrošinot stiepes samazinājuma fiksāciju ap kabeļa apvalku. Pēc presēšanas vizuāli pārbaudiet terminējumu un, ja pieejams, pārbaudiet kabeli ar tīkla kabeļu testeri, lai pārliecinātos par nepārtrauktību un pāra integritāti.

Ieteikumi

Lai iegūtu labākos rezultātus, izmantojiet kvalitatīvu presēšanas instrumentu, kas paredzēts RJ-45 savienotājiem, un pārbaudiet katru pabeigto kabeli ar kabeļu testeri. Terminējot Cat6 kabeļus, saglabājiet pāru vījumus pēc iespējas tuvāk savienotājam, lai saglabātu veiktspēju. Neizmantotos savienotājus glabājiet sausā vidē, lai novērstu kontaktu virsmu piesārņošanu.
