LevelOne RJ45 uz SC Gigabitu mediju pārveidotājs, daudzmodu šķiedra, 550 m

LEVELONE GVT-2001 MMF SC mediju pārveidotājs pārveido tīkla signālus starp vara Ethernet un daudzmodu šķiedru optikas tīkliem. Tam ir 10/100/1000Base-T RJ-45 ports un SC šķiedras ports, tas atbalsta automātisko saskaņošanu 10Base-T, 100Base-TX un 1000Base-T režīmiem un pagarina daudzmodu šķiedras savienojumu līdz 550 m. Kompaktais melnais pārveidotājs ir aprīkots ar LED indikatoriem aktivitātei, savienojumam un barošanai, un tas pieņem ieejas spriegumu diapazonā no 5 līdz 12 V.

Priekšrocības

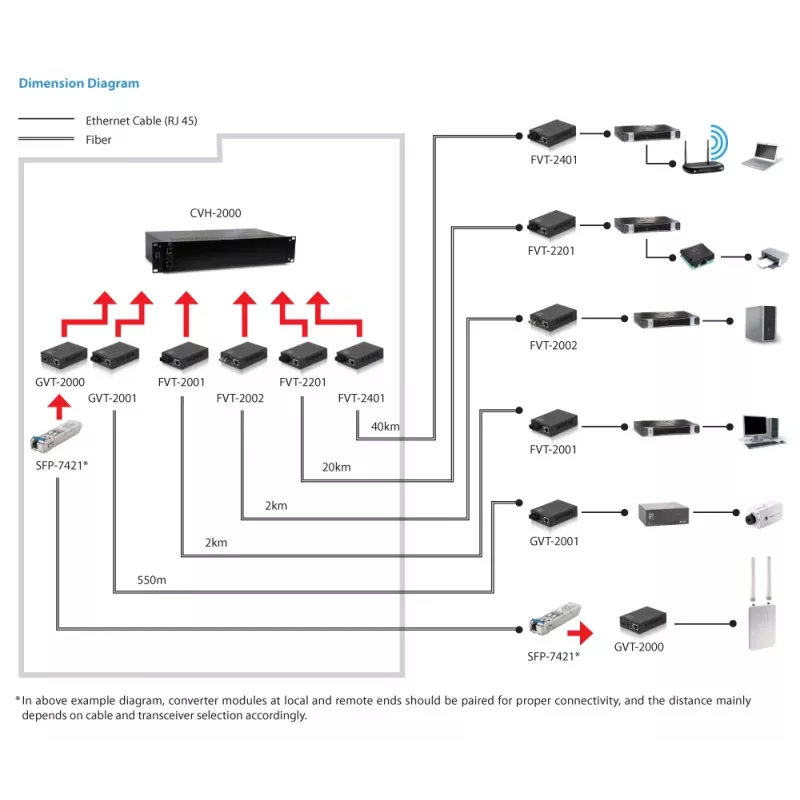

Mediju pārveidotājs atbalsta gan pilna dupleksa, gan pusdupleksa darbību un piedāvā automātisku ātruma noteikšanu, lai nodrošinātu netraucētu integrāciju ar esošajiem Ethernet slēdžiem. Iebūvētie DIP slēdži ļauj ātri konfigurēt Smart LFP (Link Fault Pass-through) režīmus, lai uzraudzītu šķiedras un vara savienojumus signāla zuduma gadījumā un izvēlētos caurlaides vai viedās caurlaides uzvedību. Ierīce darbojas plašā temperatūras diapazonā un var tikt izmantota kā atsevišķa ierīce vai uzstādīta kā bīdāms modulis CHV-2000 19” pārveidotāju statīvā, kurā var ievietot līdz 14 vienībām.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Ethernet tīklu paplašināšana pa daudzmodu šķiedru līdz 550 m
• Vara slēdžu un ierīču savienošana ar SC šķiedras infrastruktūru
• Mazas serveru telpas vai vadu skapji, izmantojot atsevišķus pārveidotājus vai 19” statīva moduli
• Vide, kurā nepieciešama savienojuma kļūdu uzraudzība starp vara un šķiedras savienojumiem

Galvenās specifikācijas

• Ražotājs: LEVELONE, Modelis: GVT-2001
• Ethernet ports: 1 × RJ-45 (10/100/1000Base-T)
• Šķiedras ports: 1 × SC (daudzmodu)
• Maksimālais datu pārraides ātrums: 1000 Mbit/s
• Maksimālais pārraides attālums (daudzmodu): 550 m
• Viļņa garums (tipisks MMF): 850 nm
• Indikatori: Aktivitate, Savienojums, Barošana LED
• Barošanas ieeja: 5–12 V
• Darba temperatūra: -10 °C līdz 55 °C
• Krāsa: Melna; Svars: 0,42 kg

Kā lietot

Pievienojiet RJ-45 vara kabeli 10/100/1000Base-T portam un SC daudzmodu šķiedru SC portam. Pārliecinieties, ka ierīce saņem pareizu barošanu (5–12 V) un pārbaudiet LED indikatorus savienojumam un aktivitātei. Konfigurējiet DIP slēdžus, lai izvēlētos vēlamo LFP un caurlaides režīmu atbilstoši sistēmas prasībām. Statīva uzstādīšanai ieslidiniet ierīci pieejamā CHV-2000 19” pārveidotāju statīva slotā un nostipriniet to saskaņā ar statīva instrukcijām.

Ieteikumi

Izmantojiet augstas kvalitātes daudzmodu šķiedras (MMF) kabeļus un saskaņojiet raidītāju veidus un viļņu garumus ar pievienoto aprīkojumu. Novietojiet pārveidotāju ventilējamā vietā noteiktajā darba temperatūras diapazonā un regulāri pārbaudiet savienojuma LED indikatorus un DIP slēdžu iestatījumus, diagnosticējot savienojamības problēmas.
