Tīkla multivides pārveidotājs PLANET IGT-1205AT — Gigabit SFP 2-šķiedru, 1x RJ-45, 10/100/1000 Mbps, 12–48 V, DIN-sliedes, IP30

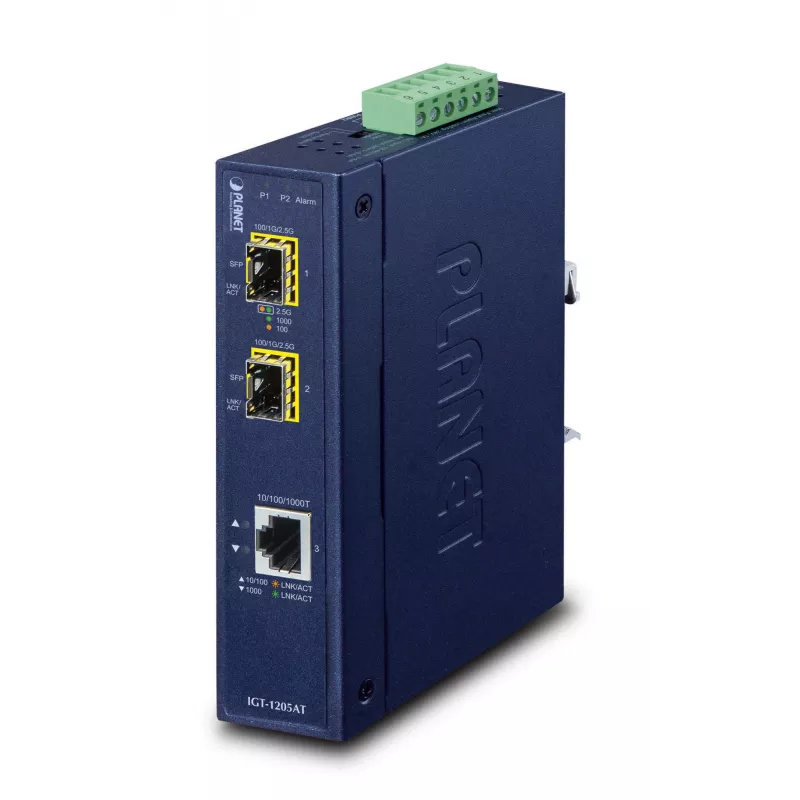

PLANET IGT-1205AT ir industriāls Gigabit multivides pārveidotājs, kas paredzēts Ethernet tīklu paplašināšanai pa optisko šķiedru skarbās vidēs. Ierīce piedāvā vienu 10/100/1000BASE-T RJ45 vara pieslēgvietu un divas SFP optiskās šķiedras saskarnes, kas atbalsta 100/1000/2500BASE-X raiduztvērējus, ievietota IP30 metāla korpusā ar liekām barošanas ieejām un darba temperatūras diapazonu no -40 līdz 75 °C.

Priekšrocības

IGT-1205AT nodrošina bezbloķēšanas, vadu ātruma veiktspēju un elastīgas optiskās šķiedras augšupsaites iespējas, kas paplašina saites attālumu no īsa sasniedzamības daudzmodu saitēm līdz desmitiem kilometru uz vienmoda šķiedras. Tās divas SFP pieslēgvietas var konfigurēt vai nu 3 pieslēgvietu komutatora darbībai, vai 2 pieslēgvietu optiskās šķiedras liekuma režīmam, nodrošinot saglabā-un-pārsūta komutāciju vai ātru optiskās šķiedras dublēšanu. Izturīgais IP30 korpuss, plašais darba temperatūras diapazons un vairākas montāžas iespējas atbalsta izvietošanu rūpniecības, ceļmalas un novērošanas instalācijās. Divkāršas barošanas ieejas un plašs sprieguma atbalsts palielina uzticamību kritiskos lietojumos.

Piemērots

• Rūpnieciskā Ethernet paplašināšana starp ēkām un vadības telpām
• IP novērošanas sistēmu mugurkaula saites
• Rūpnīcu automatizācijas un procesu vadības tīkli
• Ceļmalas skapji un satiksmes vadības sistēmas
• Jebkuras ierobežotas telpas instalācijas, kurām nepieciešama DIN-sliedes vai sienas montāža

Galvenās specifikācijas

• Pieslēgvietas: 1 × 10/100/1000BASE-T RJ45, 2 × SFP (saderīgi ar 100/1000/2500BASE-X)
• Maksimālais datu pārraides ātrums: līdz 1000 Mbit/s (Gigabit Ethernet)
• Optiskās šķiedras attālums: daudzmodu līdz 300 m (atkarīgs no Fast/Gigabit), vienmoda līdz 20/40/80/120 km atkarībā no raiduztvērēja
• Darba temperatūra: -40 līdz 75 °C
• Barošana: divkāršas līdzstrāvas ieejas, plašs sprieguma atbalsts (12–48 V līdzstrāva vai 24 V maiņstrāva), tipiskā jauda 4,8 W
• Korpuss: IP30 metāla korpuss; svars aptuveni 0,412 kg

Kā lietot

Uzstādiet IGT-1205AT uz DIN sliedes vai piestipriniet to pie sienas ventilējamā korpusā. Ievietojiet atbilstošus SFP raiduztvērējus abās optiskās šķiedras spraugās atkarībā no nepieciešamā attāluma un šķiedras tipa, pēc tam pievienojiet vara RJ45 pieslēgvietu vietējai Ethernet ierīcei. Izmantojiet iebūvēto DIP slēdzi, lai izvēlētos vai nu Ethernet komutatora režīmu (saglabāt-un-pārsūtīt), vai 2 pieslēgvietu optiskās šķiedras liekuma režīmu automātiskai pārslēgšanai. Pievienojiet liekās barošanas ieejas atsevišķiem barošanas avotiem, lai nodrošinātu nepārtrauktu darbību.

Ieteikumi

Uzticamiem tālsatiksmes savienojumiem izvēlieties vienmoda SFP, kas atbilst nepieciešamajam laidumam, un pārbaudiet saites budžetu. Kritiskos lietojumos iespējojiet optiskās šķiedras liekuma režīmu un izmantojiet atsevišķus barošanas avotus abām līdzstrāvas ieejām. Nodrošiniet pareizu zemējumu un uzstādiet ierīci vietā, kas atbilst tās norādītajam temperatūras diapazonam.
