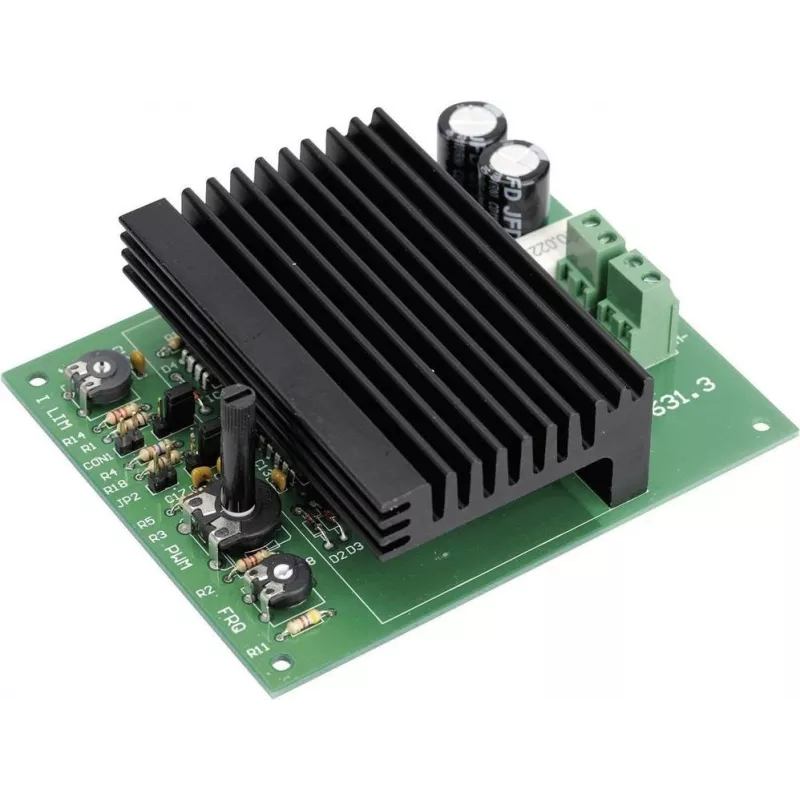

Līdzstrāvas ātruma regulatora modulis H-TRONIC 191507 — 12V/24V, līdz 10A

H-TRONIC līdzstrāvas ātruma regulatora modulis 191507 ir kompakts elektronisks modulis, kas paredzēts līdzstrāvas motoru ātruma regulēšanai vai jaudas pielāgošanai līdzstrāvas slodzēm 12V un 24V sistēmās. Modulis pieņem 12 V vai 24 V barošanas spriegumu un nodrošina regulējamu izeju, kas spēj izturēt strāvu līdz 10 A. Tas ir piemērots mazām iekārtām, darbnīcas aprīkojumam, modeļu būvei un automobiļu piederumiem, kur nepieciešama precīza motora apgriezienu vai izejas jaudas kontrole un darba strāva nepārsniedz nominālo robežu.

Priekšrocības

Regulators piedāvā kompaktu nospiedumu un vienkāršu integrāciju esošajās 12V/24V instalācijās. Tā regulējamā izeja nodrošina vienmērīgu motora ātruma vai apgaismojuma intensitātes regulēšanu bez sarežģītas konfigurācijas. Ierīce ir veidota, lai izturētu nepārtrauktu strāvu līdz 10 A, padarot to piemērotu plašam zemsprieguma līdzstrāvas lietojumu klāstam. Dizains uzsver vienkāršu vadu pievienošanu un lietotājam draudzīgu regulēšanu, nodrošinot ātru uzstādīšanu hobiju un vieglās rūpniecības projektos.

Piemērots

• Mazu līdzstrāvas motoru ātruma regulēšanai darbnīcas instrumentos un modeļu projektos
• Jaudas pielāgošanai 12V/24V apgaismojumam un lampām (aptumšošana ierīces robežās)
• Ventilatoriem, sūkņiem un citām zemsprieguma līdzstrāvas slodzēm automobiļu vai jūras sistēmās
• Prototipēšanai un esošo 12V/24V iekārtu modernizēšanai ar mainīgu izeju

Galvenās specifikācijas

• Darba spriegums: 12 V / 24 V līdzstrāva
• Maksimālā izejas strāva: līdz 10 A
• Regulējama izeja nepārtrauktai motora ātruma vai slodzes jaudas regulēšanai
• Kompakts elektroniskā moduļa formas faktors iebūvēšanai līnijā
• Vienkārša vadu pievienošana un manuāla regulēšanas vadība

Kā lietot

Pievienojiet moduli virknē starp līdzstrāvas barošanas avotu (12 V vai 24 V) un motoru vai slodzi, ievērojot pareizu polaritāti. Izmantojiet iebūvēto vadību (potenciometru vai regulēšanas saskarni), lai mainītu izejas līmeni un regulētu ātrumu vai jaudu. Pārliecinieties, ka pievienotā slodze nepatērē vairāk par 10 A, un nodrošiniet pietiekamu dzesēšanu vai ventilāciju nepārtrauktas lielas strāvas darbības laikā. Pirms strāvas pieslēgšanas pārbaudiet vadu savienojumus un izolāciju, kā arī pārbaudiet regulēšanas diapazonu vispirms ar zemiem iestatījumiem.

Ieteikumi

Uzticamai darbībai uzstādiet moduli vietā ar pietiekamu gaisa plūsmu un uzturiet apkārtējās vides temperatūru ražotāja norādītajā darbības diapazonā. Izvairieties no induktīvu slodžu pievienošanas bez atbilstošas slāpēšanas, ja motors vai slodze rada elektriskos trokšņus. Lietojot transportlīdzekļos vai mobilajā aprīkojumā, nodrošiniet stabilu barošanas spriegumu un drošus savienojumus, lai novērstu pārejošus pīķus. Ja nepārtrauktā strāva tuvojas 10 A robežai, apsveriet papildu siltuma izkliedes pasākumus vai augstākas jaudas regulatoru.
