H-TRONIC automātiskās palaišanas un bremzēšanas vadības komplekts 199354

Šis H-TRONIC automātiskās palaišanas un bremzēšanas vadības komplekts izceļas ar iespēju nodrošināt precīzu, regulējamu paātrinājumu un palēninājumu suku līdzstrāvas motoriem — tas ir būtisks uzlabojums vienmērīgai, reālistiskai darbībai dzelzceļa modeļos, automatizācijā un robotikā. Atšķirībā no vienkāršiem ieslēgšanas/izslēgšanas slēdžiem, tas pakāpeniski palielina motora ātrumu, novēršot raustīšanos palaišanas laikā un pēkšņu apstāšanos, kas var izraisīt vilcienu sliežu ceļa bojājumus vai mehānisko detaļu bojājumus.

Galvenās iezīmes

• Regulējams paātrinājuma un palēninājuma laiks (aptuveni 0–10 sekundes katrs) ar iebūvētiem potenciometriem
• PWM izeja efektīvai, zema trokšņa motora vadībai
• Plašs 12–24 V līdzstrāvas darba spriegums, saderīgs ar parastajiem barošanas avotiem
• IzTur līdz 3 A nepārtraukti, 5 A maksimālo strāvu
• Pozitīvā komutācijas ieeja — darbojas ar slēdžiem, relejiem vai vadības paneļiem

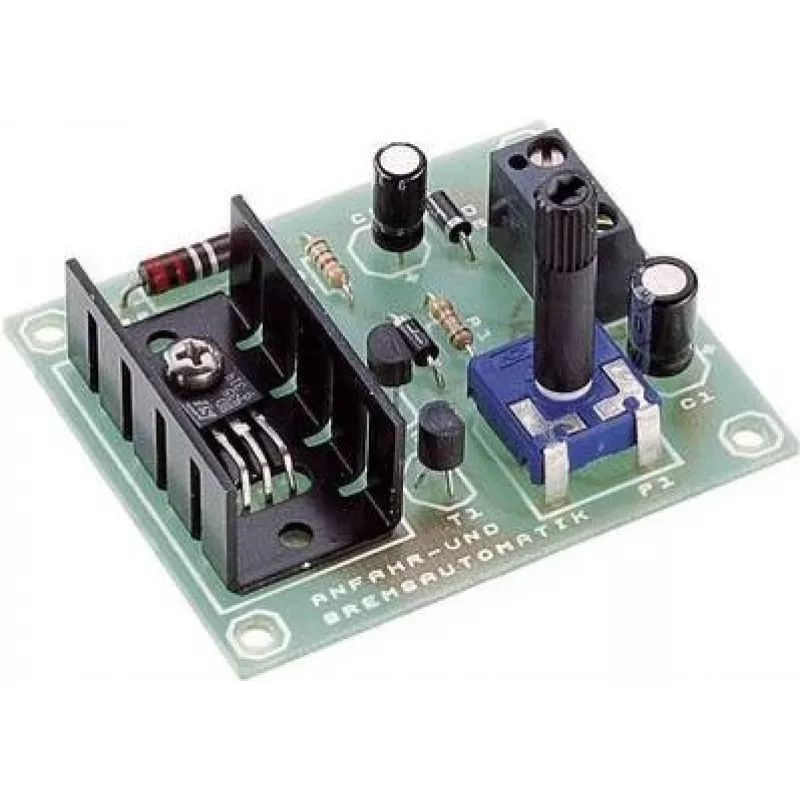

• Kompakts PCB (70 x 50 mm) ar skrūvju spailēm vienkāršai savienošanai
• Lodēšanas komplekts: visi komponenti iekļauti, nepieciešama montāža

Ikdienas lietošanā

Pievienojiet moduli starp barošanas avotu un motoru, iestatiet vēlamo paātrinājuma un bremzēšanas laiku ar diviem trimmeriem un iedarbiniet to ar vienkāršu slēdzi vai releju. Motors vienmērīgi palielinās ātrumu līdz pilnam ātrumam un maigi apstāsies, piešķirot reālismu dzelzceļa modeļu izkārtojumiem vai aizsargājot mehāniskās sistēmas no pēkšņām kustībām. Zemais tukšgaitas strāvas patēriņš (aptuveni 10 mA) padara to piemērotu ar baterijām darbināmiem projektiem.

Pilnīgas specifikācijas

• Produkta veids: Elektroniskais moduļu komplekts
• Funkcija: Automātiskā palaišanas un bremzēšanas vadība
• Motora saderība: Suku līdzstrāvas motori
• Darba spriegums: 12–24 V līdzstrāva
• Maks. nepārtrauktā izejas strāva: 3 A
• Maksimālā izejas strāva: 5 A (īstermiņa)
• Regulējams paātrinājuma laiks: aptuveni 0–10 s
• Regulējams palēninājuma laiks: aptuveni 0–10 s
• Vadības ieeja: Pozitīvā komutācija (slēdzis vai relejs)
• Izejas tips: PWM
• Tukšgaitas strāvas patēriņš: aptuveni 10 mA
• Darba temperatūras diapazons: -15 līdz +50 °C
• Vadības kanālu skaits: 1
• Savienojuma veids: Skrūvju spailes
• PCB izmēri: 70 x 50 mm
• Nepieciešama montāža: Jā (lodēšanas komplekts)
• Pielietojuma jomas: Dzelzceļa modeļi, automatizācija, robotika, DIY projekti

Nobeiguma piezīme

Hobiju entuziastiem un inženieriem, kuri pieprasa vienmērīgu motora vadību, šis komplekts nodrošina uzticamu veiktspēju kompaktā, viegli integrējamā iepakojumā. Izveidojiet to pats un precīzi noregulējiet kustības profilu atbilstoši savām vajadzībām.
