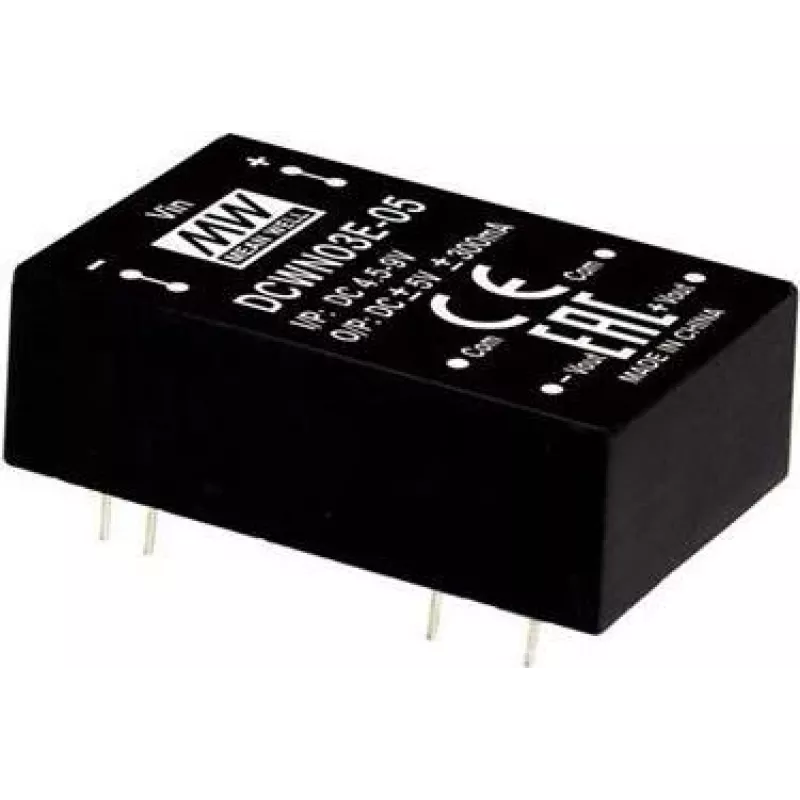

Līdzstrāvas barošanas adapteris MEAN WELL DCWN03E-05 3W 5V 0.3A RoHS

MEAN WELL DCWN03E-05 ir kompakts līdzstrāvas barošanas adapteris, kas nodrošina 3 W izejas jaudu ar regulētu 5 V līdzstrāvas izeju pie 0,3 A. Tam ir līdzstrāvas-līdzstrāvas regulēta divu izeju pārveidotāja topoloģija ar ieejas diapazonu 4,5–9 V līdzstrāvā un nodrošina ±5 V izejas pie ±0,3 A ar 3000 V līdzstrāvas ieejas-izejas izolāciju DIP caurumu montāžas korpusā. Ierīce atbilst RoHS prasībām un ir piemērota integrēšanai mazās elektroniskās ierīcēs un lietojumos, kur nepieciešami izolēti divi barošanas slieži.

Priekšrocības

Šis modulis piedāvā regulētas divas izejas ar augstu ieejas-izejas izolāciju (3000 V līdzstrāvā), kompaktu DIP caurumu montāžas korpusu, kas atvieglo tiešu montāžu uz iespiedshēmas plates, un plašu ieejas sprieguma diapazonu (4,5–9 V līdzstrāvā), kas atbalsta akumulatora vai regulētus līdzstrāvas avotus. Produkts atbilst RoHS vides standartiem.

Piemērots

• Mazām iegultajām sistēmām un mikrokontrolieru projektiem
• Signālu apstrādes un sensoru saskarnēm, kur nepieciešami izolēti barošanas slieži
• Pārnēsājamām ierīcēm, ko darbina no 5–9 V līdzstrāvas avotiem
• Lietojumiem, kur nepieciešami mazjaudas ±5 V barošanas avoti

Galvenās specifikācijas

• Ražotājs: MEAN WELL
• Modelis / MPN: DCWN03E-05
• Izejas jauda: 3 W
• Izejas spriegums / strāva: ±5 V pie ±0,3 A (viena izeja 5 V @ 0,3 A atbilstoši kopsavilkumam)
• Ieejas sprieguma diapazons: 4,5–9 V līdzstrāvā
• Izolācija: 3000 V līdzstrāvā starp ieeju un izeju
• Korpuss: DIP caurumu montāžai
• Atbilstība: RoHS

Lietošana

Uzstādiet DCWN03E-05 saderīgā DIP pēdu izvietojumā uz iespiedshēmas plates un pielodējiet izvadus, lai nodrošinātu mehānisku un elektrisku savienojumu. Pievadiet līdzstrāvas ieejas spriegumu norādītajā diapazonā no 4,5 līdz 9 V pie ieejas izvadiem. Ievērojiet pareizu polaritāti. Izmantojiet ±5 V izejas sliežus, lai barotu mērķa shēmas, nepārsniedzot 0,3 A strāvas ierobežojumu katram sliedim. Nodrošiniet atbilstošu attālumu un zemējumu uz iespiedshēmas plates atbilstoši jūsu sistēmas prasībām.

Ieteikumi

Izmantojiet atbilstošus atsaistes kondensatorus pie ieejas un izejas, kā ieteikts jūsu sistēmas projektējumā, nepārsniedziet nominālo strāvu un saglabājiet minimālos attālumus starp vadošajām daļām un izolācijas virsmām, lai saglabātu 3000 V izolācijas līmeni.
