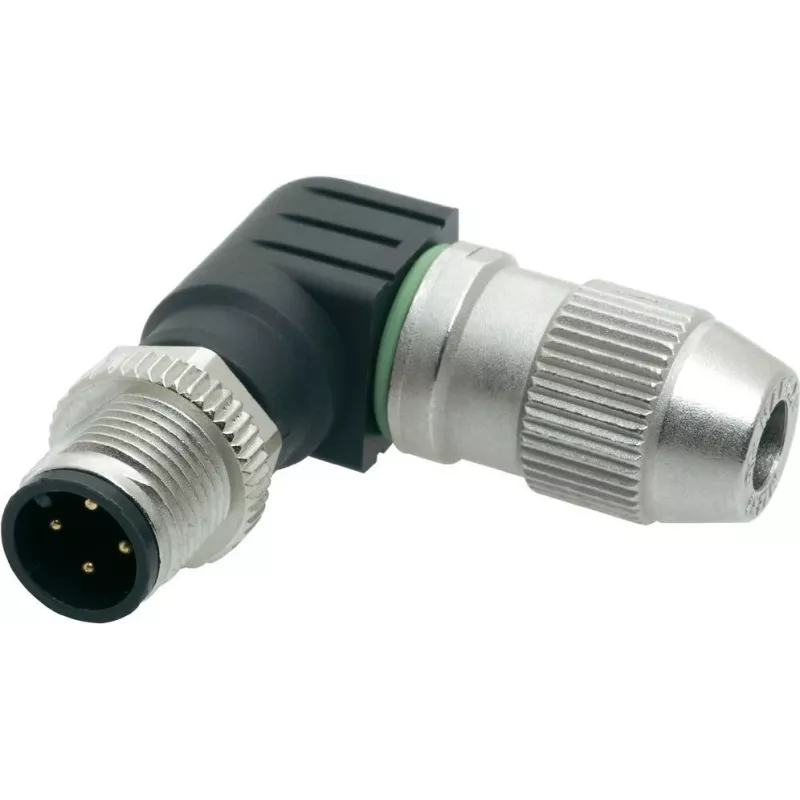

M12 leņķa savienotājs Harting M12 21 01 140 5 4‑polu — leņķa signāla/datu savienotājs

Harting M12 21 01 140 5 leņķa 4‑polu savienotājs ir paredzēts uzticamai signālu un datu pārraidei rūpnieciskās vidēs. Kompaktais M12 formāts integrē četrus kontaktus leņķa korpusā, kas vienkāršo kabeļu izvietošanu un uzstādīšanu šaurās telpās. Izstrādāts lietošanai ar sensoriem, izpildmehānismiem un vadības ierīcēm, šis leņķa signāla/datu savienotājs nodrošina stabilu elektrisko kontaktu un formas faktoru, kas paredzēts, lai samazinātu slodzi uz kabeļiem vietās, kur ir ierobežota vieta.

Priekšrocības

Leņķa savienotāja ģeometrija nodrošina kārtīgu kabeļa izvadu un vieglāku montāžu paneļos vai iekārtās, kur taisni savienotāji traucētu komponentiem. Četras kontaktu pozīcijas nodrošina standarta signālu un mazjaudas datu savienojumus, savukārt izturīgais korpuss atbalsta atkārtotus savienošanas ciklus un uzticamu kontaktu noturību. Tā kompaktie izmēri palīdz uzturēt kārtīgu instalāciju un samazina kabeļu traucējumu iespējamību ar blakus esošajām daļām.

Piemērots

• Rūpnieciskie sensori un devēji
• Izpildmehānismi un vārstu kontrolieri
• Mašīnu vadības paneļi un I/O moduļi
• Automatizācijas vadi šaurās vai ierobežotās montāžas vietās

Galvenās specifikācijas

• Savienotāja formāts: M12, 4 kontakti (4‑polu)
• Montāžas orientācija: leņķa (taisnleņķa) korpuss uzlabotai kabeļu izvietošanai
• Paredzētā lietošana: signālu un mazjaudas datu pārraide
• Kontaktu izvietojums: 4 kontaktu pozīcijas, piemērotas tipiskai sensoru/izpildmehānismu vadiem
• Mehāniskā izturība: paredzēts atkārtotiem savienošanas un atvienošanas cikliem (rūpnieciskā klase)
• Korpuss: kompakts dizains, piemērots šaurām uzstādīšanas vietām

Kā lietot

Sagatavojiet kabeli, noņemot ārējo apvalku, lai atklātu atsevišķus vadus, un noslēdziet tos saskaņā ar ierīces elektroinstalācijas shēmu. Ievietojiet vadus savienotāja kontaktos, ievērojot pareizo kontaktu piešķiri, un nostipriniet kontaktus saskaņā ar savienotāja montāžas instrukcijām. Uzstādiet leņķa savienotāju uz ierīces vai paneļa, pievelciet bloķēšanas mehānismu līdz norādītajam griezes momentam, ja norādīts, un pārbaudiet nepārtrauktību un pareizu signāla maršrutēšanu pirms sistēmas nodošanas ekspluatācijā.

Ieteikumi

Izmantojiet leņķa M12 savienotāju vietās, kur kabeļa izvades virziens un telpas ierobežojumi prasa taisnleņķa risinājumu. Pārbaudiet saderību ar savienojamajām ligzdām un ievērojiet nozares labāko praksi attiecībā uz kabeļu ekranēšanu un zemējumu, lai saglabātu signāla integritāti elektriski trokšņainās vidēs.
