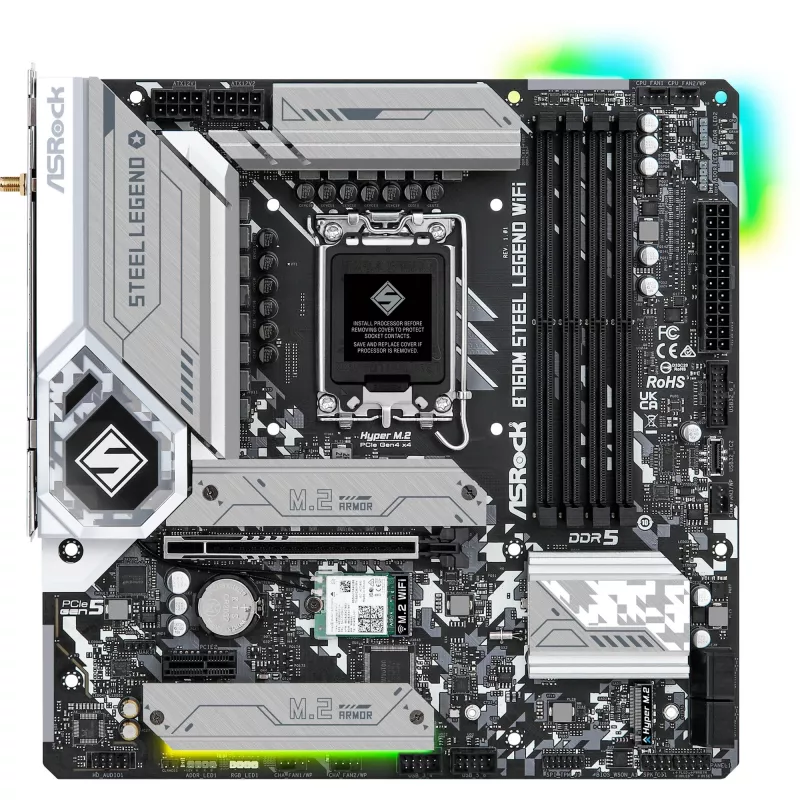

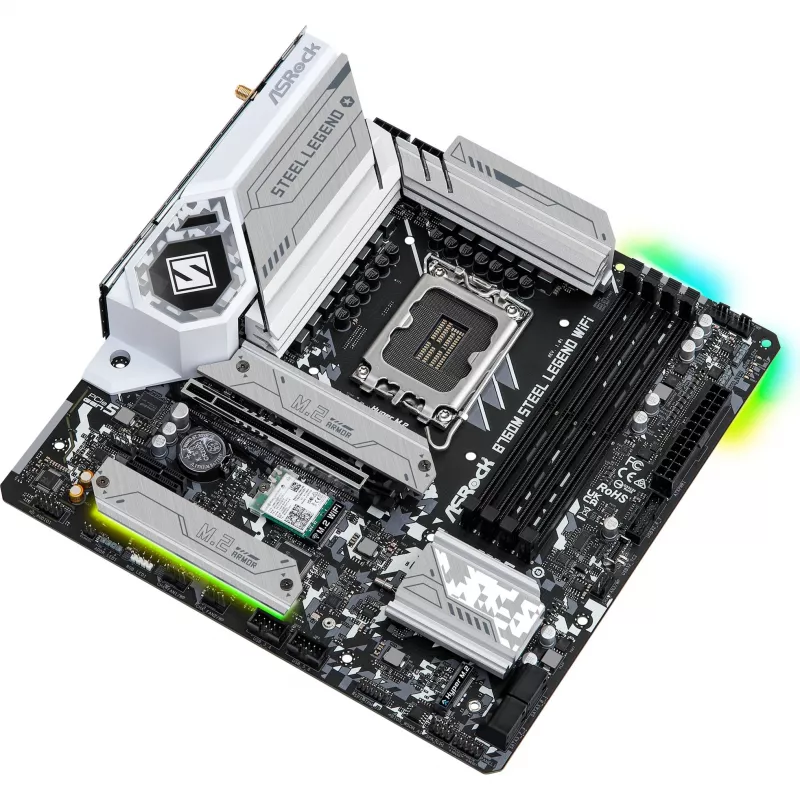

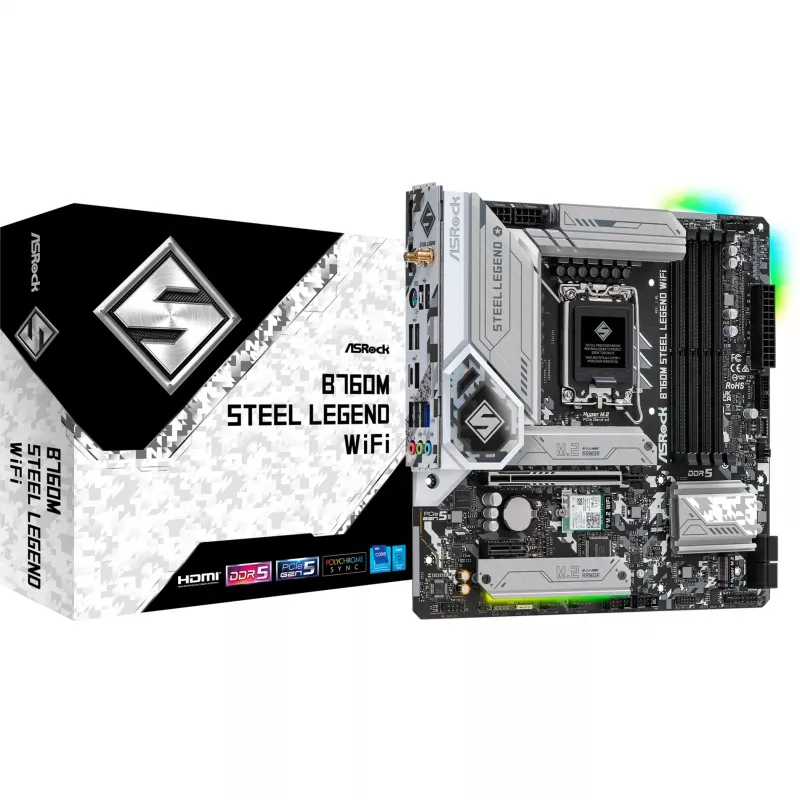

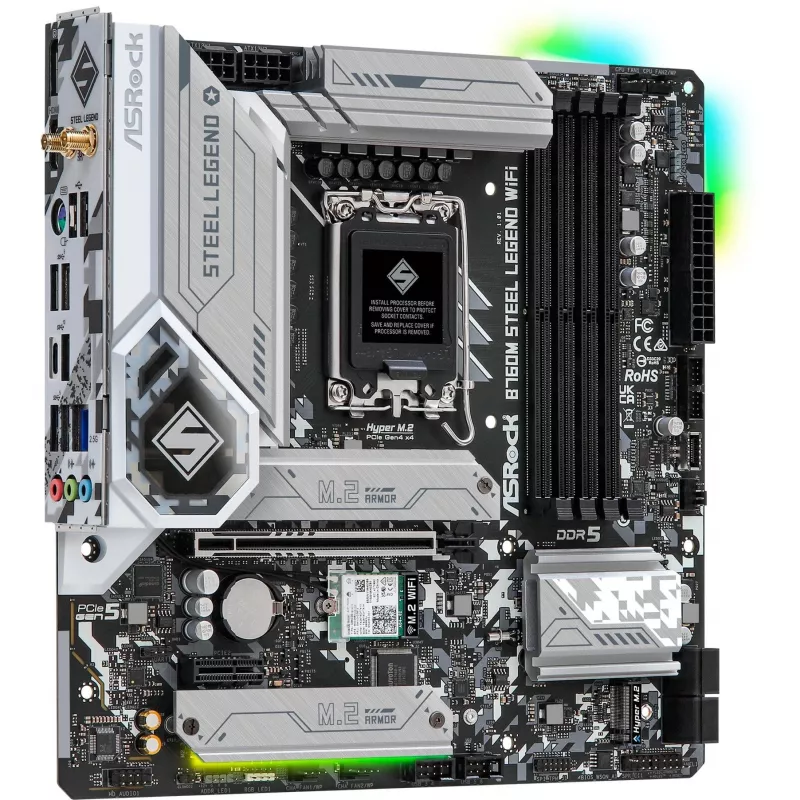

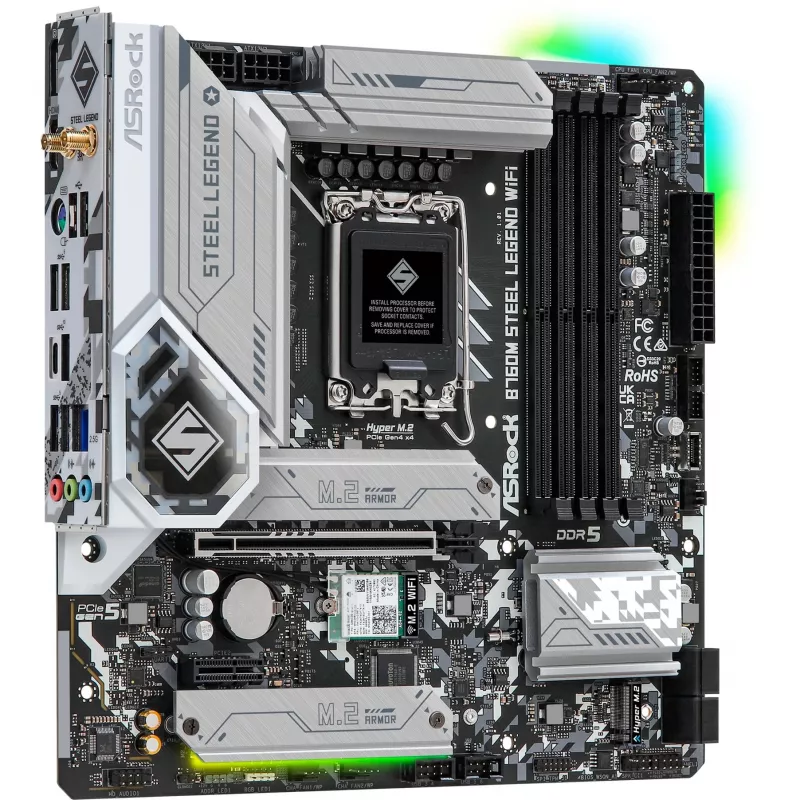

Mātesplate ASRock B760M Steel Legend WiFi — Intel B760, LGA 1700, micro ATX, DDR5, 4 DIMM, 128GB, Wi‑Fi 6E, 2.5Gb LAN

ASRock B760M Steel Legend WiFi ir micro ATX mātesplate ar Intel B760 mikroshēmojumu un LGA 1700 ligzdu, kas paredzēta parastajiem lietotājiem un entuziastiem, kuri meklē stabilitāti un uzticamu ikdienas veiktspēju. Tā atbalsta DDR5 atmiņu līdz 128 GB četros DIMM slotos, PCIe 5.0 nākamās paaudzes grafikai, PCIe Gen4 x4 M.2 krātuvi, 2,5 Gb/s LAN un Wi‑Fi 6E savienojamību. Plate izmanto uzticamus materiālus un daudzslāņu/2 unces vara PCB konstrukciju, lai uzlabotu siltuma raksturlielumus un strāvas padevi CPU un atmiņas pārspīlēšanai.

Priekšrocības

Mātesplatei ir 12+1+1 strāvas fāžu dizains ar integrētiem Dr.MOS strāvas posmiem, lai uzlabotu strāvas padevi un siltuma veiktspēju, 6 slāņu PCB un 2 unces vara iekšējie slāņi stabiliem signālu ceļiem un energoefektivitātei, kā arī pastiprināts SMT PCIe 5.0 tērauda slots mehāniskam atbalstam un signāla stabilitātei. Iebūvēta audio apstrāde (Nahimic), Polychrome RGB galvenes, divi USB 3.2 Gen2 Type-A/Type-C porti aizmugurējā I/O panelī, kā arī priekšējā paneļa USB 3.2 Gen2 Type-C galvene un M.2 Key‑E moduļa vāciņš antenas noturēšanai piešķir praktisku funkcionalitāti daudziem datoru komplektiem.

Piemērots

• Parasto un entuziastu galddatoru komplektiem, kuros izmanto Intel 12.–13. paaudzes Core procesorus (LGA 1700)
• Kompaktām micro ATX sistēmām, kurām nepieciešama ātrdarbīga krātuve (PCIe Gen4 x4 M.2) un PCIe 5.0 grafikas atbalsts
• Satura veidotājiem un spēlētājiem, kuriem nepieciešama ātrāka tīklošana, izmantojot 2,5 Gb/s LAN un Wi‑Fi 6E
• Lietotājiem, kuri vēlas DDR5 atmiņas pārspīlēšanu ar XMP/EXPO iepriekš pārbaudītiem profiliem

Galvenās specifikācijas

• Formas faktors: Micro ATX
• Mikroshēmojums: Intel B760
• Ligzda: LGA 1700
• Atmiņa: DDR5, 4 DIMM sloti, līdz 128 GB, XMP/EXPO atbalsts
• Strāvas dizains: 12+1+1 fāzes ar Dr.MOS
• PCB: 6 slāņi ar 2 unces vara iekšējiem slāņiem
• PCIe: PCIe 5.0 pastiprināts tērauda slots, SMT montēts slots
• Krātuve: PCIe Gen4 x4 M.2 atbalsts, SATA III porti
• Tīklošana: Dragon 2,5 Gb/s LAN, Wi‑Fi 6E (802.11ax)
• USB: Divi aizmugurējie USB 3.2 Gen2 (Type-A + Type-C), priekšējā USB 3.2 Gen2 Type-C galvene
• Audio: Nahimic audio tehnoloģijas (trokšņu slāpēšana, atbalss novēršana, balss stabilizators, Sound Tracker)
• Papildus: Polychrome RGB galvenes, eDP savienotājs ASRock 13,3" sānu paneļa komplektam, automātiskais draiveru instalētājs, elastīgs integrēts I/O vairogs

Lietošana

Uzstādiet ASRock B760M Steel Legend WiFi saderīgā micro ATX korpusā un piestipriniet LGA 1700 CPU ar atbilstošu dzesētāju. Ievietojiet DDR5 DIMM moduļus atmiņas slotos saskaņā ar mātesplates rokasgrāmatu, lai iespējotu divkanālu darbību, un, ja vēlaties, iespējojiet Intel XMP vai AMD EXPO profilus BIOS, lai lietotu iepriekš pārbaudītus pārspīlēšanas iestatījumus. Pievienojiet krātuves ierīces M.2 slotiem vai SATA III portiem un ievietojiet grafiskās kartes pastiprinātajā PCIe 5.0 slotā. Piestipriniet antenas M.2 Key‑E savienotājam (izmantojiet moduļa vāciņu, lai nostiprinātu) Wi‑Fi 6E savienojumam, un pievienojiet perifērijas ierīces caur aizmugurējiem un priekšējiem USB portiem. Pēc operētājsistēmas instalēšanas izmantojiet automātisko draiveru instalētāju, lai automātiski lejupielādētu un instalētu nepieciešamos draiverus.

Ieteikumi

Lai nodrošinātu stabilu DDR5 atmiņas darbību, pirms DIMM moduļu ievietošanas vai izņemšanas atvienojiet maiņstrāvas strāvu; platei ir aizsardzības ķēde, taču droša rīcība samazina risku. Pārliecinieties, ka BIOS ir atjaunināta uz jaunāko versiju, lai nodrošinātu vislabāko saderību ar CPU, atmiņas XMP/EXPO profiliem un PCIe 5.0 ierīcēm. Izmantojiet pietiekamu dzesēšanu un atbilstošu barošanas bloku, lai atbalstītu pārspīlēšanu un augstas veiktspējas komponentus.
