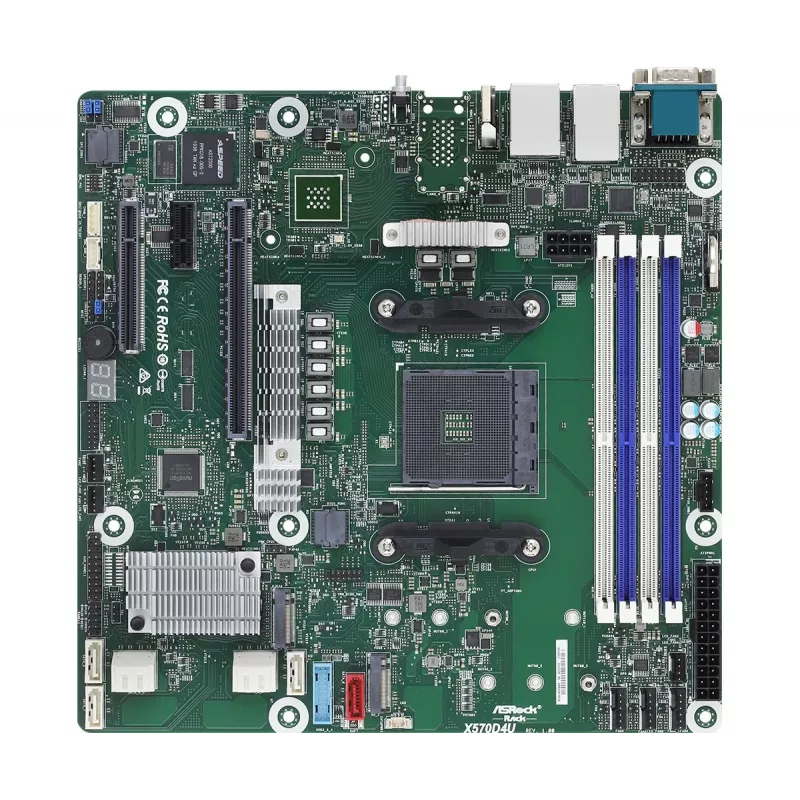

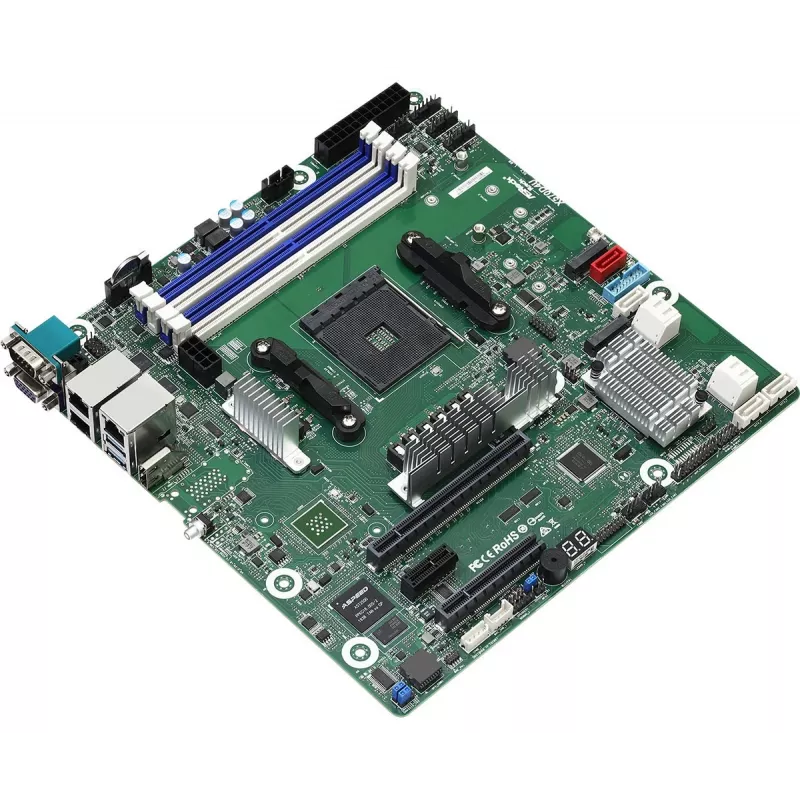

Mātesplate ASRock X570D4U Micro ATX — AMD X570, Socket AM4, 4× DIMM, DDR4, max 32 GB, 12× SATA III, 3× RJ-45

Asrock X570D4U mātesplate AMD X570 Socket AM4 Micro ATX ir kompakta AM4 saderīga mātesplate, kas paredzēta sistēmām, kurām nepieciešamas AMD X570 mikroshēmojuma iespējas Micro ATX formātā. Tā atbalsta DDR4-SDRAM četros DIMM slotos ar maksimālo iekšējo atmiņu 32 GB, un nodrošina modernu krātuves savienojamību, tostarp M.2 un SATA III saskarnes. Iebūvētā ASPEED AST2500 grafika un integrētie Gigabit Ethernet kontrolleri nodrošina pamata attālinātās pārvaldības un tīkla savienojamību, kas piemērota dažādām darba slodzēm.

Priekšrocības

Šī Micro ATX mātesplate apvieno AMD X570 mikroshēmojuma platformas iespējas ar mazu formas faktoru, ļaujot veidot vairāku disku RAID konfigurācijas (0, 1, 10) un piedāvājot gan ātrgaitas M.2 krātuvi, gan mantoto SATA III atbalstu. Četri DIMM sloti nodrošina elastīgu atmiņas konfigurāciju noteiktajā 32 GB maksimumā, savukārt integrētā grafika un divi Gigabit LAN kontrolleri nodrošina būtiskas attālinātās pārvaldības un tīkla iespējas bez nepieciešamības uzreiz izmantot papildu kartes.

Piemērots

• Kompaktiem galddatoriem un mazām darbstacijām, kur telpa ir ierobežota
• Mājas laboratorijas vai vieglu serveru iestatījumiem, kam nepieciešamas RAID 0/1/10 krātuves iespējas
• Tīkla ierīcēm vai pārvaldībai orientētām sistēmām, izmantojot integrēto grafiku un LAN
• Sistēmām, kurām nepieciešama M.2 NVMe vai SATA III krātuve kopā ar vairākiem DIMM moduļiem

Galvenās specifikācijas

• Formas faktors: Micro ATX
• Mikroshēmojums: AMD X570
• CPU ligzda: Socket AM4
• Atmiņas tips: DDR4-SDRAM
• Atmiņas sloti: 4 DIMM sloti, maksimālā atbalstītā iekšējā atmiņa 32 GB
• Krātuves saskarnes: M.2 un SATA III
• Atbalstītie RAID līmeņi: 0, 1, 10
• Integrētais grafikas kontrolleris: ASPEED AST2500
• Tīkla kontrolleri: Gigabit Ethernet (Intel I210, Realtek RTL8211E)

Kā lietot

Uzstādiet Asrock X570D4U saderīgā Micro ATX korpusā un ievietojiet Socket AM4 procesoru saskaņā ar mātesplates CPU uzstādīšanas norādēm. Ievietojiet līdz četriem DDR4 DIMM moduļiem, nodrošinot, ka kopējā atmiņa nepārsniedz 32 GB, un ievērojiet ieteikto slotu aizpildīšanas secību divkanālu darbībai. Pievienojiet M.2 un SATA III krātuves ierīces pēc nepieciešamības un konfigurējiet RAID masīvus, izmantojot mātesplates krātuves kontrollera iestatījumus vai BIOS/UEFI utilītu. Pievienojiet tīkla kabeļus Gigabit LAN portiem un pievienojiet strāvas un korpusa savienotājus pirms pirmās ieslēgšanas un BIOS konfigurācijas.

Ieteikumi

Izmantojiet kvalitatīvus DDR4 moduļus, kas atbilst mātesplates atbalstītajām specifikācijām, un pirms izvietošanas ražošanas vidē pārbaudiet BIOS/UEFI atjauninājumus. RAID konfigurācijām dublējiet datus pirms masīva iestatījumu maiņas. Nodrošiniet pietiekamu dzesēšanu kompaktās Micro ATX sistēmās, lai uzturētu stabilu mikroshēmojuma un procesora komponentu darbību.
