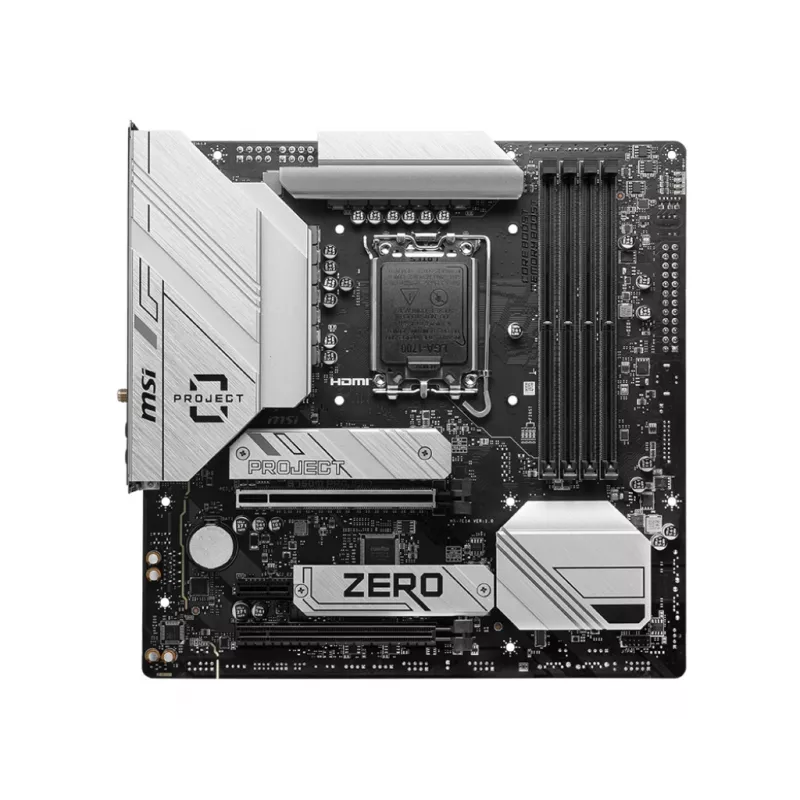

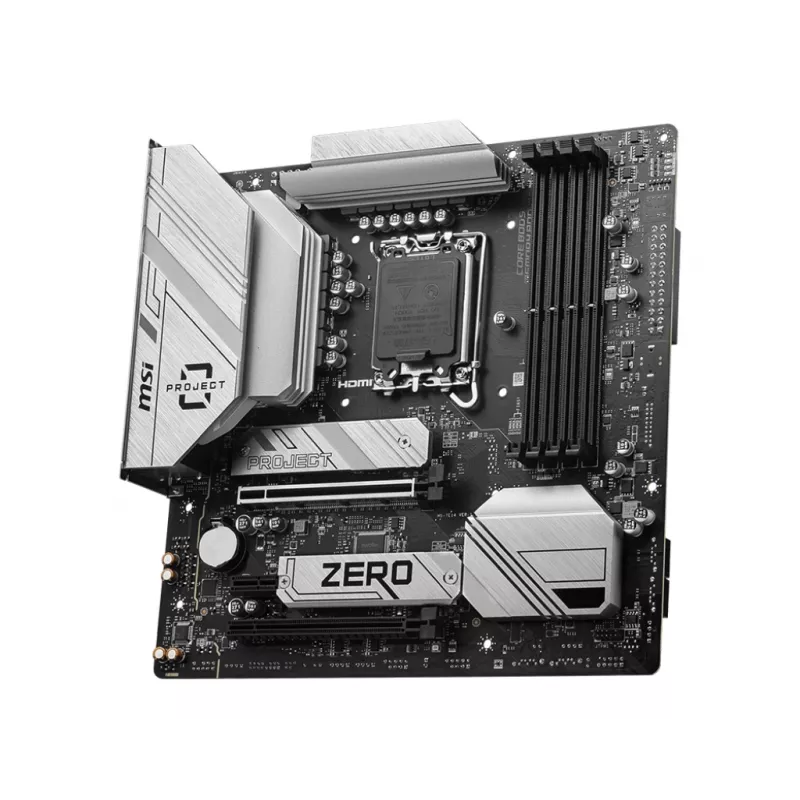

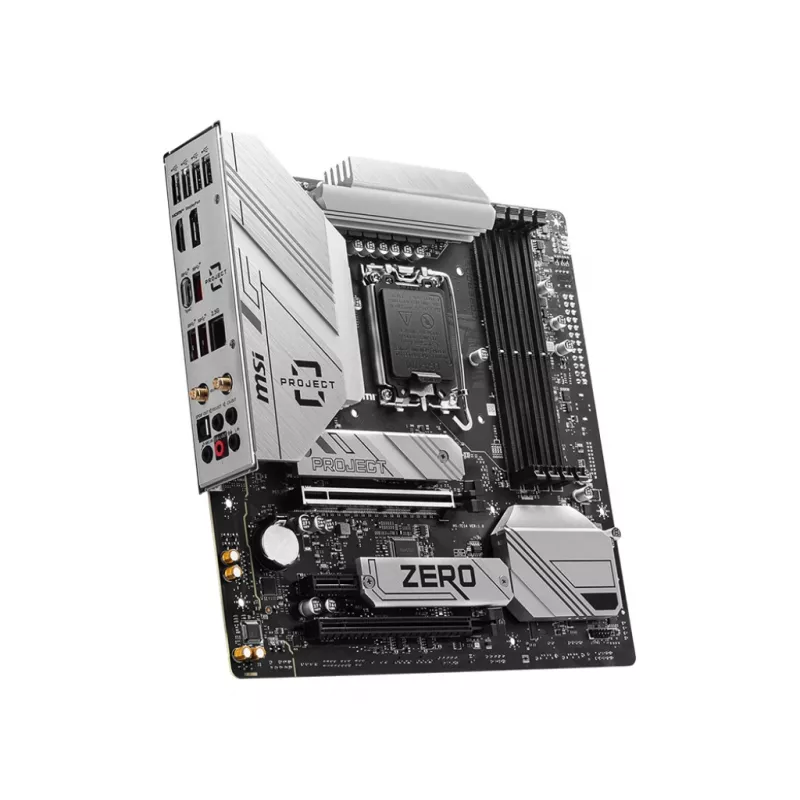

Mātesplate MSI B760M Project Zero Intel B760 LGA 1700 micro ATX

B760M PROJECT ZERO pārvieto strāvas savienotājus, ventilatora galvenes un citas tapu galvenes uz mātesplates aizmuguri, lai nodrošinātu tīrāku priekšējo skatu, kas izceļ mātesplates, šķidruma dzesētāja un grafikas kartes dizainu. Platei ir paplašināts siltuma izkliedētājs uzlabotai siltuma izkliedēšanai, M.2 Shield Frozr, lai aizsargātu un novērstu M.2 SSD termisko droselēšanu, smagi plāksnēts VRM siltuma izkliedētājs, kas nosedz augšējo MOS, augstas kvalitātes 7W/mK MOSFET termiskie paliktņi un papildu droseles paliktņi stabilai augstai veiktspējai, un Lightning Gen 5 PCI-E palielinātam joslas platumam.

Priekšrocības

Aizmugurējie savienotāji rada nekārtotu priekšējo izskatu un labāk parāda dzesēšanas un GPU estētiku. Palielinātie siltuma izkliedētāji un smagā VRM plāksne uzlabo siltuma pārvaldību augstas klases procesoriem. M.2 Shield Frozr novērš SSD droselēšanu un pagarina diska uzticamību. Kvalitatīvi termiskie paliktņi un droseles paliktņi atbalsta ilgstošu veiktspēju zem slodzes. Lightning Gen 5 PCI-E piedāvā ievērojami lielāku joslas platumu mūsdienu grafikas kartēm un paplašināšanas ierīcēm.

Galvenās specifikācijas

• Formas faktors: micro-ATX (B760M)
• Aizmugurējie strāvas un ventilatora savienotāji
• Paplašināts siltuma izkliedētājs CPU zonai
• M.2 Shield Frozr M.2 SSD aizsardzībai un termiskai kontrolei
• Smagi plāksnēts VRM siltuma izkliedētājs, kas nosedz augšējos MOS komponentus
• 7W/mK MOSFET termiskie paliktņi un papildu droseles paliktņi
• PCI-E Lightning Gen 5 x16 interfeiss (līdz 128 GB/s joslas platums)

Kā lietot

Uzstādiet mātespli saderīgā micro-ATX korpusā, ievērojot ražotāja montāžas punktus un starplikas. Pievienojiet pārvietotos strāvas un ventilatora savienotājus no plates aizmugures atbilstoši korpusa un barošanas bloka izkārtojumam. Uzstādiet CPU, dzesētāju un atmiņu saskaņā ar standarta montāžas instrukcijām, nodrošinot, ka termiskie paliktņi un siltuma izkliedētāji ir pareizā saskarē. Ievietojiet M.2 SSD zem M.2 Shield Frozr un nostipriniet tos, lai novērstu kustību. Uzstādiet grafikas karti Gen 5 PCI-E x16 slotā un piestipriniet to pie šasijas. Pēc montāžas atjauniniet BIOS un draiverus, lai nodrošinātu pilnīgu saderību un veiktspēju.

Ieteikumi

Izmantojiet korpusu un barošanas bloka izkārtojumu, kas pielāgojas aizmugurējiem savienotājiem optimālai kabeļu ieguldīšanai. Nodrošiniet pietiekamu korpusa gaisa plūsmu, lai papildinātu paplašinātos siltuma izkliedētājus un VRM dzesēšanu. Uzstādot augstas veiktspējas M.2 SSD, pārbaudiet siltuma izkliedētāja kontaktu un uzraugiet temperatūras sākotnējās lietošanas laikā.
