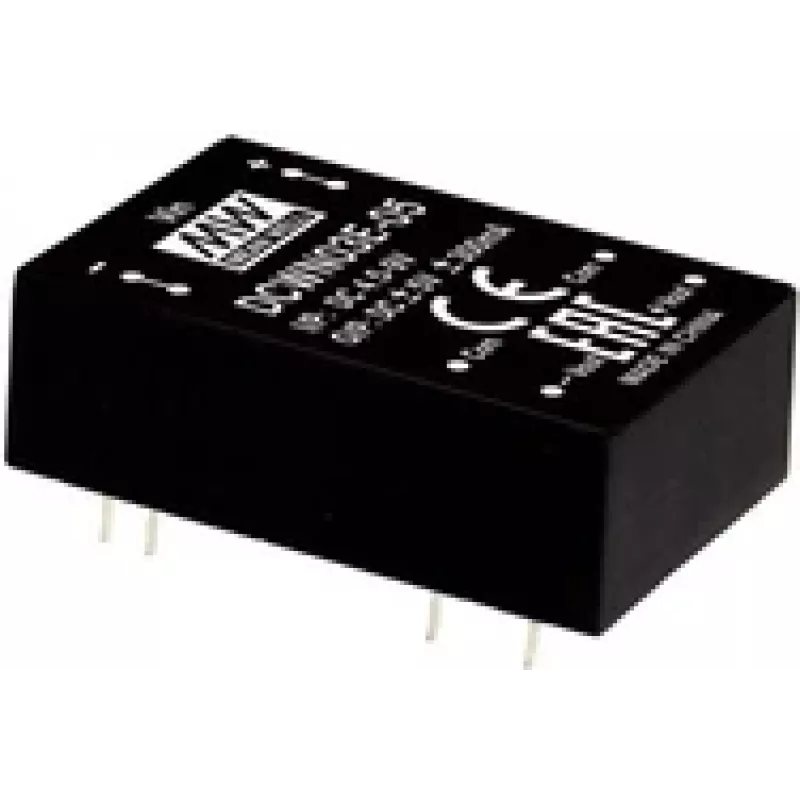

MEAN WELL DCWN03B-05 elektriskais pārveidotājs 3 W 18-36 V 300 mA

MEAN WELL DCWN03B-05 elektriskais pārveidotājs 3 W 18-36 V 300 mA ir kompakts līdzstrāvas-līdzstrāvas pārveidotājs, kas paredzēts lietojumiem, kur nepieciešams stabils mazjaudas strāvas avots. Tas pieņem plašu līdzstrāvas ieejas sprieguma diapazonu no 18 V līdz 36 V un nodrošina regulētu izejas strāvu 300 mA ar maksimālo jaudu 3 W, ļaujot to izmantot gaismas diožu, sensoru un mazu vadības elektronikas ierīču darbināšanai, kur nepieciešama kontrolēta strāva. Tā mazais formas faktors un vienkāršās elektriskās īpašības padara to piemērotu integrēšanai apgaismes ķermeņos, rūpnieciskos vadības moduļos un ar baterijām darbināmās sistēmās.

Priekšrocības

Šis pārveidotājs piedāvā efektīvu pārveidošanu noteiktajā ieejas diapazonā un uztur pastāvīgu izejas strāvu 300 mA, kas vienkāršo strāvas vadāmo slodžu projektēšanu. Kompaktais izmērs samazina telpas prasības korpusos un ļauj viegli montēt. Izstrādāts ar paredzamu elektrisko uzvedību, tas samazina nepieciešamību pēc papildu ārējām strāvas regulēšanas shēmām un atvieglo siltuma plānošanu mazjaudas lietojumiem.

Piemērots

• Gaismas diožu bloku un atsevišķu lieljaudas gaismas diožu darbināšanai, kam nepieciešama 300 mA pastāvīga strāva
• Sensoru un instrumentācijas barošanai, kam nepieciešams stabils mazjaudas avots
• Integrēšanai vadības moduļos, mazās rūpnieciskās ierīcēs un sakaru iekārtās
• Ar baterijām darbināmās sistēmās, kur ieejas spriegumi ir 18–36 V diapazonā

Galvenās specifikācijas

• Ieejas sprieguma diapazons: 18–36 V līdzstrāva
• Izejas režīms: pastāvīga strāva
• Izejas strāva: 300 mA
• Maksimālā izejas jauda: 3 W
• Formas faktors: kompakts līdzstrāvas-līdzstrāvas pārveidotājs, piemērots montāžai uz paneļa vai iespiedshēmas plates

Kā lietot

Pievienojiet pārveidotāju līdzstrāvas barošanas avotam 18–36 V diapazonā, ievērojot pareizu polaritāti. Pievienojiet slodzi izejas spailēm, pārliecinoties, ka slodze ir paredzēta pastāvīgai 300 mA strāvai un nepārsniedz 3 W jaudas robežu. Pārbaudiet savienojumus un, ja iespējams, izmēriet izejas strāvu un spriegumu bezslodzes un nominālās slodzes apstākļos, lai apstiprinātu pareizu darbību. Nodrošiniet pietiekamu ventilāciju vai montāžu uz siltumu izkliedējošas virsmas nepārtrauktai darbībai nominālās jaudas ietvaros.

Ieteikumi

Uzticamai darbībai izmantojiet vadus, kas izvēlēti tā, lai samazinātu sprieguma kritumu starp barošanas avotu un pārveidotāju. Izvairieties no darbības pie ieejas spriegumiem tuvu apakšējai vai augšējai robežai, ja barošanas avots ir nestabils; ja iespējams, nodrošiniet regulētu ieeju. Darbinot gaismas diodes, iekļaujiet atbilstošus savienotājus un drošinātājus ieejas pusē un pārliecinieties, ka gaismas diožu tiešais spriegums un kopējā slodze nepārsniedz pārveidotāja 3 W jaudu.
