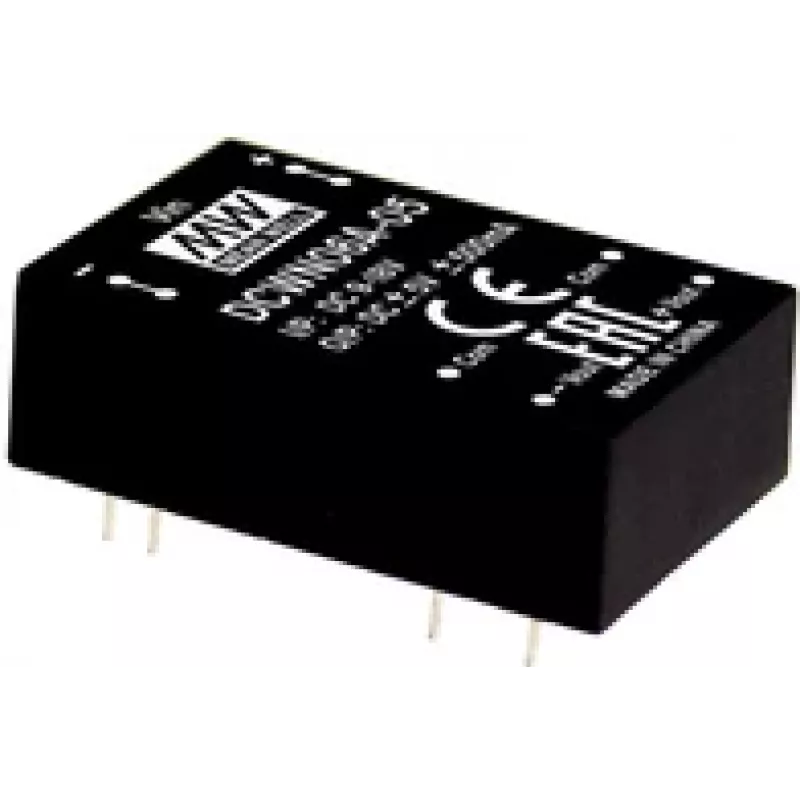

MEAN WELL DCWN06C-05 elektriskais pārveidotājs 6 W 36-72 V 500 mA

MEAN WELL DCWN06C-05 elektriskais pārveidotājs ir kompakts līdzstrāvas-līdzstrāvas barošanas modulis ar nominālo 6 W izeju. Tas pieņem plašu ieejas sprieguma diapazonu no 36 līdz 72 V līdzstrāvas un nodrošina regulētu izejas strāvu 500 mA, paredzēts instalācijām, kur nepieciešams mazs izmērs un paredzama strāvas padeve. Ierīces kompaktie izmēri (20,3 mm × 31,8 mm × 10,2 mm) ļauj to integrēt šauros korpusos un iekārtu statņos, vienlaikus saglabājot stabilu elektrisko veiktspēju.

Priekšrocības

Šis pārveidotājs apvieno plašu ieejas sprieguma diapazonu ar pastāvīgas strāvas izeju, kas piemērota LED draiveriem un citām strāvas regulētām slodzēm. Tā zemā profila mehāniskie izmēri atvieglo montāžu vietās ar ierobežotu telpu. Ierīce nodrošina kompaktu jaudas pārveidi ar paredzamu termisko un elektrisko uzvedību, kas vienkāršo korpusa izkārtojumu un sistēmas integrāciju.

Piemērots

• LED apgaismojuma draiveriem un gaismekļiem, kam nepieciešams 500 mA strāvas avots
• Rūpnieciskiem vadības moduļiem ar 36–72 V līdzstrāvas barošanas kopnēm
• Telekomunikāciju un tīkla iekārtām ar ierobežotu iekšējo telpu
• Ar baterijām darbināmām sistēmām vai transportlīdzekļu elektronikai, kas darbojas ieejas diapazonā

Galvenās specifikācijas

• Izejas jauda: 6 W
• Ieejas sprieguma diapazons: 36–72 V līdzstrāvas
• Izejas strāva: 500 mA (regulēta)
• Iepakojuma izmēri (P × D × A): 20,3 mm × 31,8 mm × 10,2 mm
• Formas faktors: zema profila modulis, piemērots kompaktām instalācijām

Lietošana

Pievienojiet pārveidotāju līdzstrāvas avotam norādītajā 36–72 V diapazonā, ievērojot pareizu polaritāti un pārliecinoties, ka barošanas avots spēj nodrošināt pietiekamu rezervi pārveidotājam un slodzei. Pievienojiet slodzi izejai tā, lai tā patērētu līdz nominālajai 500 mA strāvai; modulis regulē strāvu, nevis nodrošina regulējamu spriegumu. Uzstādiet ierīci uz nevadošas virsmas vai korpusā, kas nodrošina mērenu gaisa plūsmu ap moduli siltuma izkliedēšanai. Ievērojiet piemērojamos elektroinstalācijas un drošības standartus, integrējot iekārtā.

Ieteikumi

Lai nodrošinātu uzticamu darbību, uzturiet apkārtējās vides temperatūru un ventilāciju ražotāja ieteiktajās robežās, izvairieties no nepārtrauktas darbības pie maksimālā ieejas sprieguma un pilnas slodzes bez atbilstošas termiskās pārvaldības, kā arī ieviesiet atbilstošu aizsardzību (drošinātājus vai automātiskos slēdžus) ieejas pusē, lai novērstu bojājumus pārstrāvas vai īssavienojumu dēļ.
