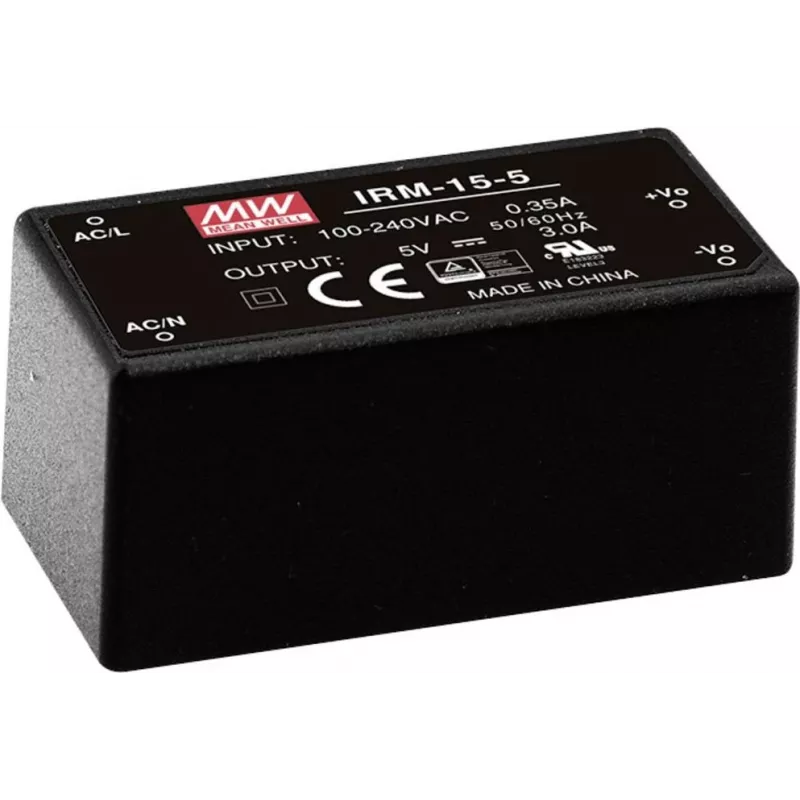

MEAN WELL IRM-15-5 15W 5V 3A iekapsulēts PCB montāžas barošanas bloks, 85-264VAC ieeja, melns

Vietas ierobežotiem elektronikas dizainiem bieži ir grūti atrast uzticamu barošanas avotu, kas ietilptu tieši uz PCB, neapdraudot drošību vai veiktspēju. MEAN WELL IRM-15-5 to atrisina, nodrošinot 15 vatus tīras, stabilizētas 5V DC jaudas kompaktā, pilnībā iekapsulētā modulī, kas montējas tieši uz jūsu shēmas plates. Ar universālu maiņstrāvas ieeju no 85 līdz 264 VAC tas darbojas nevainojami visā pasaulē, padarot to ideāli piemērotu rūpnieciskajām vadības sistēmām, IoT ierīcēm un iegultajām sistēmām.

Kam tas paredzēts

Šis barošanas modulis ir izstrādāts dizaina inženieriem, OEM ražotājiem un sistēmu integratoriem, kuriem nepieciešams uzticams barošanas risinājums plates līmenī mazjaudas elektronikai. Tas ir piemērots tādām lietojumprogrammām kā automatizācijas kontrolieri, sensori, sakaru ierīces un jebkurš projekts, kur vietas ir ļoti maz un uzticamība ir obligāta.

Galvenās iezīmes

• Kompakts iekapsulēts dizains tiešai PCB montāžai, ietaupa vietu un vienkāršo montāžu.
• Universāls ieejas sprieguma diapazons: 85–264 VAC (120–370 VDC) globālai saderībai.
• Augsta efektivitāte līdz 80%, samazina siltuma izdalīšanos un enerģijas izmaksas.
• Visaptveroša aizsardzība: īssavienojuma, pārslodzes un pārsprieguma aizsardzība.
• 3000 VAC izolācijas spriegums nodrošina drošību un trokšņu imunitāti.
• Plašs darba temperatūras diapazons no -30°C līdz +70°C, piemērots skarbiem apstākļiem.
• Zems tukšgaitas jaudas patēriņš (<0,1W) atbilst energoefektivitātes noteikumiem.
• Atbilst UL/CUL/TUV/CB/CE drošības standartiem (EN60950-1, EN60335-1, EN61558-1/-2-16).

Specifikācijas

• Izejas jauda: 15 W
• Izejas spriegums: 5 VDC
• Izejas strāva: 3 A
• Ieejas spriegums: 85–264 VAC (120–370 VDC)
• Ieejas frekvence: 47–440 Hz
• Efektivitāte: 80%
• Pulsācija un troksnis: 80 mVp-p
• Izolācijas spriegums: 3000 VAC
• Dzesēšana: Brīvā gaisa konvekcija
• MTBF: >700 000 stundas
• Izmēri (P×A×D): 52,4 × 27,2 × 24 mm (no blakus datiem, dziļums pieņemts 24 mm, kas ir tipisks šai sērijai)
• Svars: 60 g (tipisks šai sērijai)

Padomi

Nodrošiniet pietiekamu atstarpi ap moduli siltuma izkliedei, īpaši strādājot pie maksimālās slodzes. Lai nodrošinātu labāko EMI veiktspēju, ievērojiet datu lapā ieteiktās PCB izkārtojuma vadlīnijas, tostarp pareizu iezemējumu un ieejas filtrēšanu. Vienmēr pārbaudiet, vai kopējā slodze nepārsniedz 15W, lai saglabātu uzticamu darbību un ilgmūžību.
