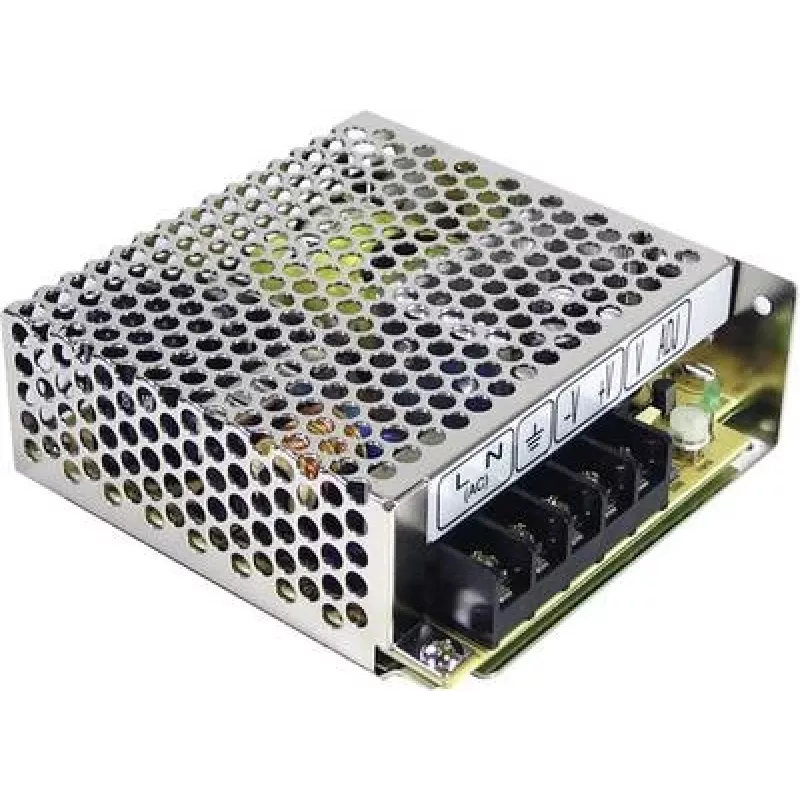

MEAN WELL RT-50B barošanas adapteris 50 W ieeja 88-264 V izeja 12 V

MEAN WELL RT-50B ir maiņstrāvas-līdzstrāvas slēgta tipa barošanas avots, kas nodrošina trīs izejas: +5 V līdzstrāva pie 4 A, +12 V līdzstrāva pie 2 A un -12 V līdzstrāva pie 0,5 A. Tas pieņem plašu ieejas sprieguma diapazonu no 88–264 V maiņstrāvas un nodrošina kombinētu izejas jaudu, kas piemērota iekārtām, kurām nepieciešamas vairākas zemsprieguma līnijas kompaktā formas faktorā. Ierīces izmēri ir 97 mm (platums) × 99 mm (dziļums) × 36 mm (augstums), un tā atbilst RoHS vides aizsardzības prasībām.

Priekšrocības

RT-50B nodrošina stabilas, regulētas izejas trijās līnijās, lai barotu jauktā sprieguma shēmas bez nepieciešamības pēc atsevišķiem barošanas avotiem. Plašais ieejas diapazons (88–264 V) padara to saderīgu ar starptautiskajiem tīkla spriegumiem. Slēgtais metāla korpuss piedāvā aizsardzību, un kompaktie izmēri ietaupa vietu iekārtu statņos vai korpusos. Atbilstība RoHS nodrošina, ka produkts atbilst izplatītākajiem vides standartiem.

Piemērots

• Iegultām sistēmām un rūpnieciskām vadības platēm, kurām nepieciešamas +5 V, +12 V un -12 V līnijas
• Sakaru iekārtām un mērinstrumentiem ar jaukta sprieguma prasībām
• Prototipēšanas darba galdiem un mazām mašīnām, kam nepieciešams kompakts vairāku līniju barošanas avots

Galvenās specifikācijas

• Modelis: MEAN WELL RT-50B (MPN: RT-50B)
• Ieejas spriegums: 88–264 V maiņstrāva
• Izejas: +5 V līdzstrāva @ 4 A, +12 V līdzstrāva @ 2 A, -12 V līdzstrāva @ 0,5 A
• Kopējā izejas jauda: 50 W (12 V izeja nominēta šīs jaudas ietvaros)
• Izmēri: 97 mm × 99 mm × 36 mm
• Atbilstība: RoHS
• Zīmols: MEAN WELL
• EAN: 4021087057387

Kā lietot

Uzstādiet slēgto barošanas avotu piemēroti ventilējamā iekārtas korpusā vai statnē. Pievienojiet maiņstrāvas tīkla ieeju (88–264 V maiņstrāva) saskaņā ar vietējiem elektroinstalācijas noteikumiem un produkta polaritātes marķējumu. Savienojiet līdzstrāvas izejas ar mērķa shēmu, nodrošinot, ka katra līnija (+5 V, +12 V, -12 V) ir pievienota pareizajai barošanas ieejai un ka kopējā slodze nepārsniedz nominālās strāvas. Ievērojiet pareizu zemējumu un pievienojiet drošinātājus vai aizsardzības ierīces, kā to prasa jūsu pielietojums.

Ieteikumi

Nodrošiniet, lai apkārtējā temperatūra un ventilācija atbilstu ražotāja vadlīnijām; izvairieties no ierīces novietošanas siltuma avotu tuvumā. Pārbaudiet kopējo strāvas patēriņu visās izejās un nodrošiniet atbilstošu pārsprieguma aizsardzību maiņstrāvas ieejā. Kritiskos lietojumos apsveriet izejas filtrēšanas vai papildu aizsardzības pievienošanu jutīgajās shēmās.
