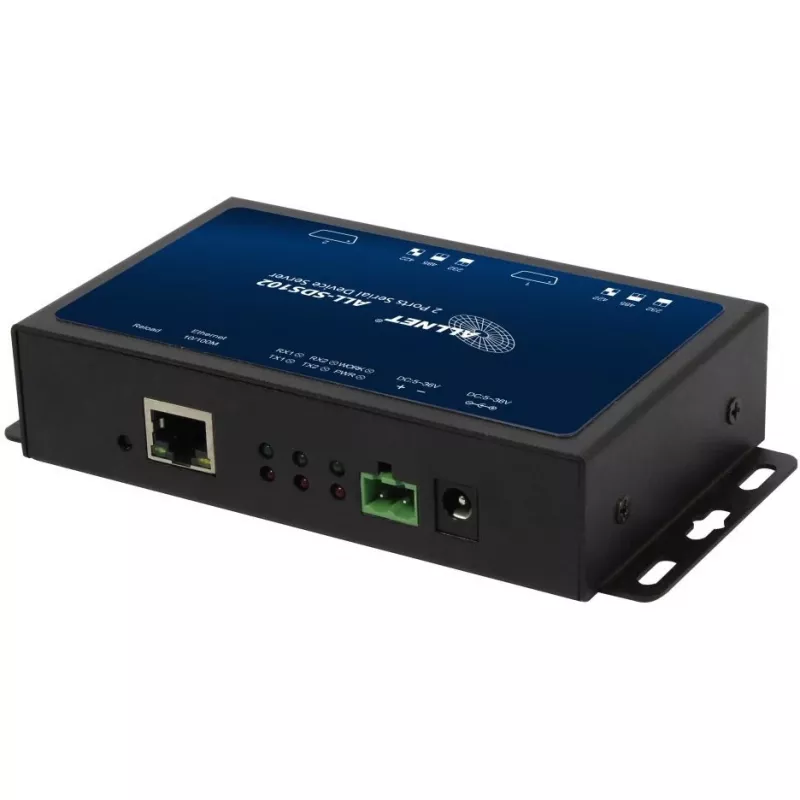

Media converter ALLNET ALL-SDS102v2 — 2x serial (RS232/RS422/RS485) to 10/100BASE-TX

ALLNET ALL-SDS102v2 ir kompakts datu nesēja pārveidotājs, kas savieno divus seriālos portus ar 10/100BASE-TX Ethernet tīklu. Tas atbalsta konfigurējamus seriālos interfeisus — RS232, RS422 vai RS485 — katrā portā, ļaujot integrēt mantotos seriālos iekārtu ar modernu IP infrastruktūru. Ierīce ir paredzēta vidēm, kur rūpnieciskā automatizācija, tirdzniecības punktu sistēmas, ēku pārvaldība vai attālināta uzraudzība prasa uzticamu datu plūsmu serializāciju pa standarta Ethernet kabeļiem.

Priekšrocības

Pārveidotājs nodrošina vienkāršu veidu, kā savienot seriālās ierīces ar Ethernet, nemainot esošo seriālo aparatūru vai ierīču programmaparatūru. Tā atbalsts vairākiem seriālajiem standartiem katrā portā palielina saderību ar plašu instrumentu un kontrolieru klāstu. Mazais formas faktors atvieglo uzstādīšanu skapjos vai uz DIN sliedēm, un 10/100BASE-TX savienojamība nodrošina sadarbspēju ar parastajiem tīkla komutatoriem un maršrutētājiem. Ierīce saglabā seriālās komunikācijas raksturlielumus, vienlaikus ļaujot attālinātu piekļuvi un centralizētu datu vākšanu.

Piemērots

• Rūpnieciskās automatizācijas sistēmas, kurām nepieciešama Ethernet bāzēta seriālo sensoru un kontrolieru uzraudzība
• Tirdzniecības punktu (POS) aparatūras integrācija, kur kases aparāti vai svītrkodu skeneri izmanto seriālos interfeisus
• Ēku pārvaldības un HVAC sistēmas ar mantotām seriālajām ierīcēm
• Attālinātās telemetrijas un SCADA lietojumprogrammas, kurām nepieciešams paplašināt seriālos savienojumus pa IP tīkliem

Galvenās specifikācijas

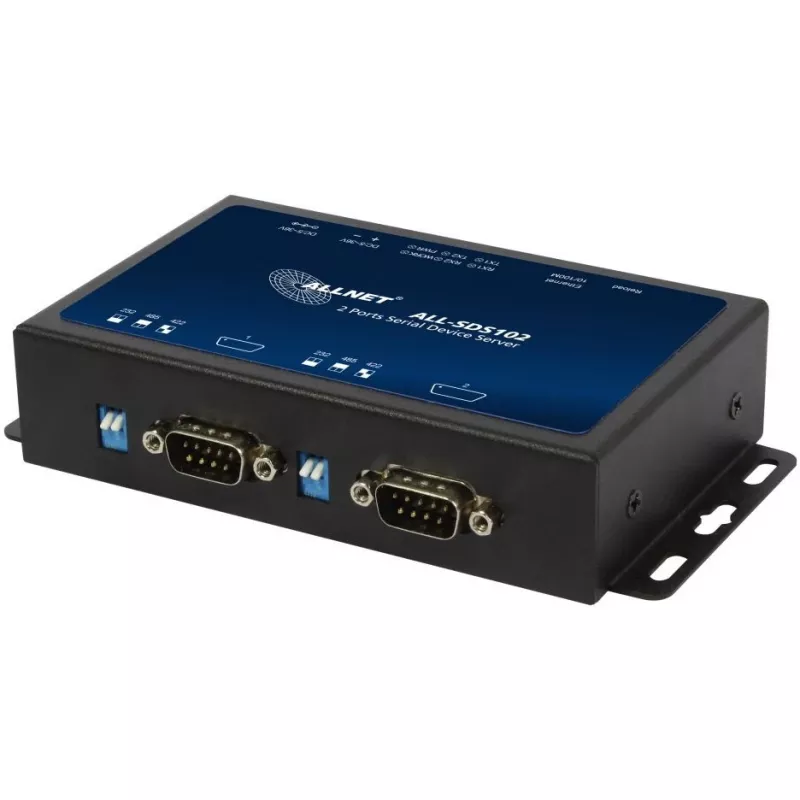

• Divi neatkarīgi konfigurējami seriālie porti, kas atbalsta RS232, RS422 un RS485 režīmus
• 10/100BASE-TX Ethernet ports ar automātisku MDI/MDI-X noteikšanu
• Kompakts korpuss, piemērots galda, skapja vai DIN-sliedes montāžai
• Caurspīdīga seriālā-Ethernet datu pārveide, saglabājot bodu ātruma un paritātes iestatījumus
• Barošanas ieeja, saderīga ar tipiskiem rūpnieciskiem barošanas avotiem (precīzu diapazonu skatīt ražotāja dokumentācijā)

Kā lietot

Pievienojiet seriālās ierīces pārveidotāja seriālajiem portiem, izmantojot atbilstošus kabeļus un spraudņu izvietojumu RS232, RS422 vai RS485. Pievienojiet Ethernet portu komutatoram, maršrutētājam vai Ethernet iespējotam resursdatoram, izmantojot Cat5e/Cat6 kabeli. Konfigurējiet seriālo režīmu un komunikācijas parametrus (bodu ātrumu, datu bitus, stopbitus, paritāti) pārveidotājā, lai tie atbilstu pievienotajām ierīcēm. Piešķiriet tīkla iestatījumus vai iegūstiet IP adresi, izmantojot DHCP, atbilstoši tīkla projektam, pēc tam pārbaudiet komunikāciju, nosūtot un saņemot seriālos datus caur tīkla galapunktu vai izmantojot diagnostikas rīkus.

Ieteikumi

Novietojiet pārveidotāju vidē, kas atbilst ierīces norādītajam darba temperatūras un mitruma diapazonam, un nodrošiniet pareizu zemējumu un pārsprieguma aizsardzību vietās, kur iespējami rūpnieciski pārejas procesi. Izmantojiet ekranētus tīkla kabeļus elektriski trokšņainās vidēs un pārbaudiet seriālo spraudņu izvietojumu pirms pievienoto iekārtu ieslēgšanas, lai izvairītos no interfeisa bojājumiem.
