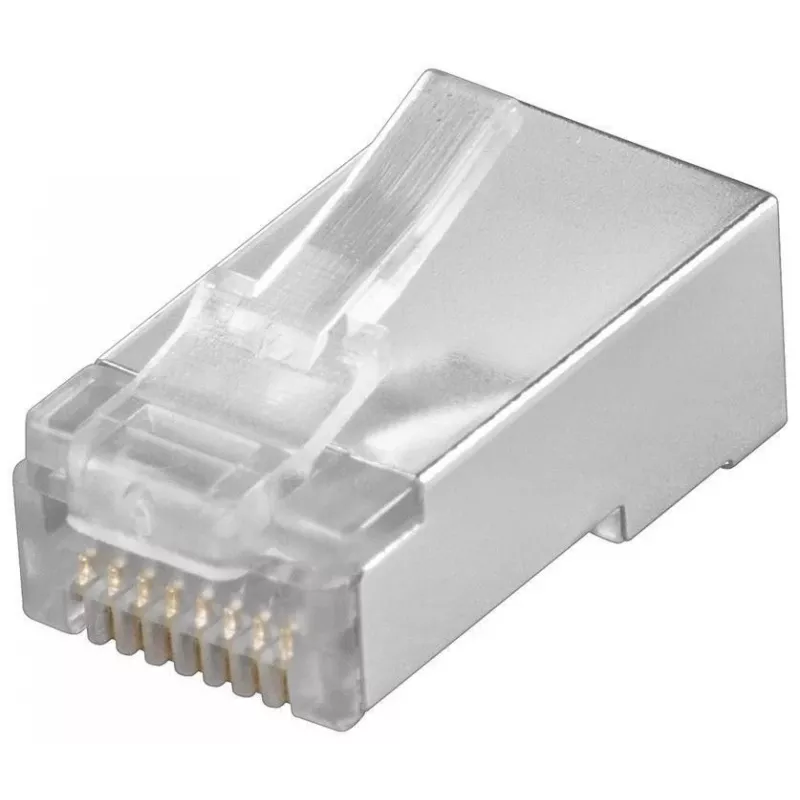

Microconnect KON504-10 vadu savienotājs RJ45 caurspīdīgs

Microconnect KON504-10 ir caurspīdīgs RJ45 vadu savienotājs, kas paredzēts Cat5e kabeļu noslēgšanai. Kompakts un viegls, aptuveni 0,01 kg, tas piedāvā mazu formfaktoru, kas ir viegli novietojams šaurās vietās un ērti lietojams uzstādīšanas laikā. Savienotāja caurspīdīgais korpuss ļauj vizuāli pārbaudīt vadītāju izvietojumu un kontaktu ievietošanu, nodrošinot uzticamus Ethernet savienojumus pamata tīkla vajadzībām.

Priekšrocības

Savienotāja kompaktie izmēri un mazais svars vienkāršo apstrādi un samazina slodzi atkārtotu noslēgšanu laikā. Caurspīdīgais korpuss ļauj ātri vizuāli pārbaudīt vadītāju secību un pilnīgu ievietošanu pirms presēšanas. Paredzēts Cat5e, tas atbalsta vadu izvietojumu un kontaktu dziļumu, kas nepieciešams stabilai signāla pārraidei tipiskās 100 Mbps un Gigabit gatavās Cat5e instalācijās. Vienkāršais dizains samazina nepareizas ievietošanas risku un palīdz sasniegt konsekventus presēšanas rezultātus.

Piemērots

• Cat5e kabeļu noslēgšanai mājas un mazo biroju tīklos
• Esošo RJ45 kabeļu komplektu savienošanai un remontam
• Ātrām uzstādīšanām vietā, kur priekšroka tiek dota kompaktiem savienotājiem
• Darbam, kas prasa vizuālu vadu izvietojuma apstiprināšanu pirms presēšanas

Galvenās specifikācijas

• Savienotāja tips: RJ45
• Saderīgā kabeļa kategorija: Cat5e
• Korpusa krāsa: Caurspīdīgs
• Aptuvenais svars: 0,01 kg
• Iepakojuma izmēri: 76 mm x 50 mm x 25 mm

Kā lietot

Noņemiet Cat5e kabeļa ārējo apvalku, lai atklātu savītos pārus, atpiniet un sakārtojiet vadītājus atbilstoši izvēlētajam vadu standartam (T568A vai T568B). Ievietojiet sakārtotos vadītājus pilnībā RJ45 savienotājā tā, lai katrs vadītājs nonāktu savā kontaktā un kabeļa apvalks sasniegtu savienotāja sprieguma atslogojumu. Izmantojiet atbilstošu presēšanas instrumentu, lai saspiestu savienotāja kontaktus un nostiprinātu kabeli. Pēc presēšanas vizuāli pārbaudiet vadītāju pozīcijas caur caurspīdīgo korpusu un pārbaudiet noslēgto kabeli ar tīkla testeri, lai apstiprinātu nepārtrauktību un pareizu pāru kartēšanu.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, izmantojiet savienotāju tikai ar Cat5e kabeļiem un pārliecinieties, ka vadītāju izolācija ir noņemta līdz pareizam garumam. Izmantojiet atbilstošu RJ45 presēšanas instrumentu, kas piemērots savienotāja tipam, un pēc noslēgšanas veiciet nepārtrauktības vai kabeļa sertifikācijas testu. Uzglabājiet savienotājus sausā vidē un izvairieties no pārmērīgas kabeļa locīšanas pie noslēguma, lai saglabātu ilgtermiņa savienojuma kvalitāti.
