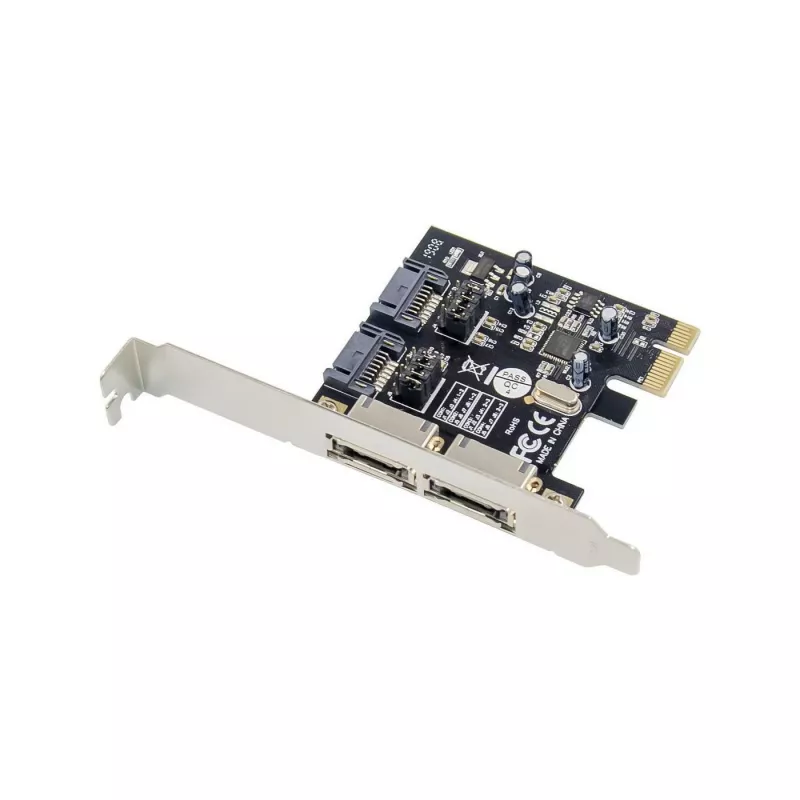

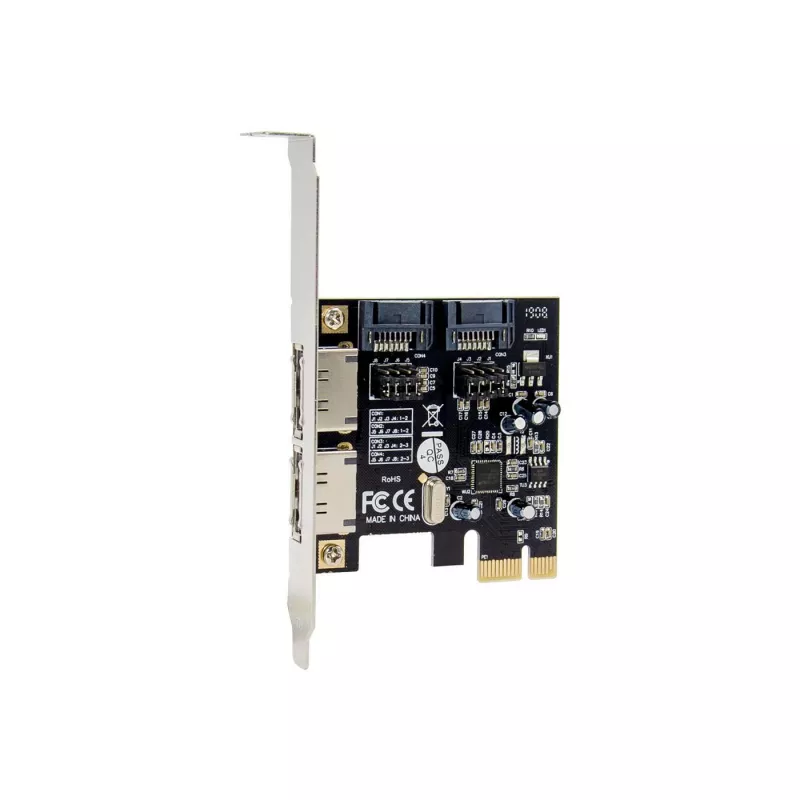

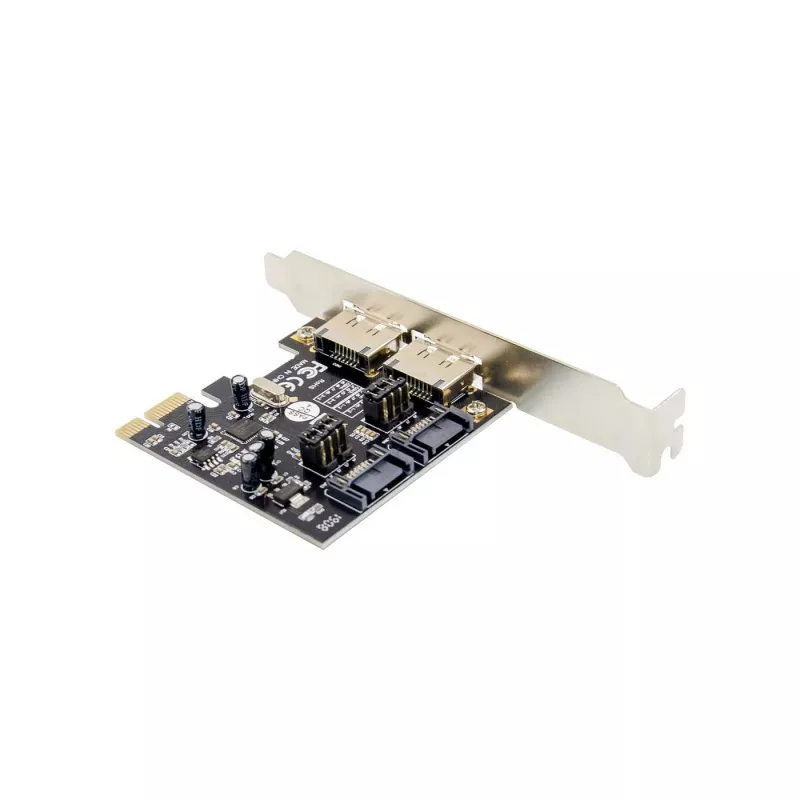

Microconnect MC-SATA3-T4 interfeisa kartes/adapteris Iekšējais SATA

Microconnect MC-SATA3-T4 ir iekšējs SATA adapteris ar PCI Express resursdatora saskarni, kas nodrošina divus SATA Gen III (6 Gb/s) kanālus. Izstrādāts, lai galddatoru sistēmām nodrošinātu servera klases SATA veiktspēju, adapteris saglabā atpakaļsaderību ar SATA 3 Gb/s un 1,5 Gb/s diskdziņiem un izmanto standarta SATA kabeļus un savienotājus ērtai integrācijai. Tas atbalsta PCI Express 2.0 joslas platuma uzlabojumus un ir piemērots datu pārraides caurlaides spējas palielināšanai plašā datoru klāstā.

Priekšrocības

Adapteris nodrošina līdz 6 Gb/s katram SATA kanālam, vienlaikus saglabājot saderību ar vecākām SATA ierīcēm. Izmantojot PCIe 2.0 resursdatora saskarni, tas nodrošina lielāku kopējo caurlaides spēju salīdzinājumā ar PCIe 1.0. Kartes kompaktais iekšējais formas faktors un standarta savienotāji vienkāršo uzstādīšanu galddatoru sistēmās. Pamata elektriskie raksturlielumi ietver 5 V izeju un 0,9 A strāvas nominālu.

Piemērots

• Galddatoru datoru jaunināšanai, lai atbalstītu SATA III (6 Gb/s) diskdziņus
• Sistēmām, kurām nepieciešami papildu iekšējie SATA porti
• Darbstacijām vai mājas serveriem, kuriem nepieciešama uzlabota disku caurlaides spēja
• Saderības konfigurācijām, sajaucot SATA I/II un SATA III diskdziņus

Galvenās specifikācijas

• Zīmols: MicroConnect
• Modelis: MC-SATA3-T4
• Resursdatora saskarne: PCIe (saderīgs ar PCI Express 2.0, atpakaļsaderīgs ar PCIe 1.0)
• Izejas saskarne: SATA Gen III (6 Gb/s) ×2, atpakaļsaderīgs ar 3 Gb/s un 1,5 Gb/s
• Izejas spriegums / strāva: 5 V / 0,9 A
• Izmēri: 83 mm (P) × 68 mm (D)
• Svars: 86 g

Kā lietot

Uzstādiet adapteri pieejamā PCI Express slotā uz mātesplates, pārliecinoties, ka sistēma ir izslēgta un atvienota no strāvas pirms uzstādīšanas. Pievienojiet SATA diskdziņus adapterim, izmantojot standarta SATA kabeļus, un pievienojiet diskdziņiem strāvu no sistēmas barošanas bloka. Pēc palaišanas pārbaudiet, vai operētājsistēma atpazīst kontrolieri un pievienotos diskdziņus; ja nepieciešams, instalējiet ražotāja draiverus pilnīgai funkcionalitātei.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, uzstādiet karti PCIe x1 vai augstākā slotā, kas atbalsta PCIe 2.0 joslas. Izmantojiet SATA III sertificētus kabeļus 6 Gb/s darbībai un jaucat dažādu SATA paaudžu diskdziņus tikai tad, kad nepieciešama atpakaļsaderība. Nodrošiniet pietiekamu dzesēšanu sistēmās ar vairākiem ātrdarbīgiem diskdziņiem.
