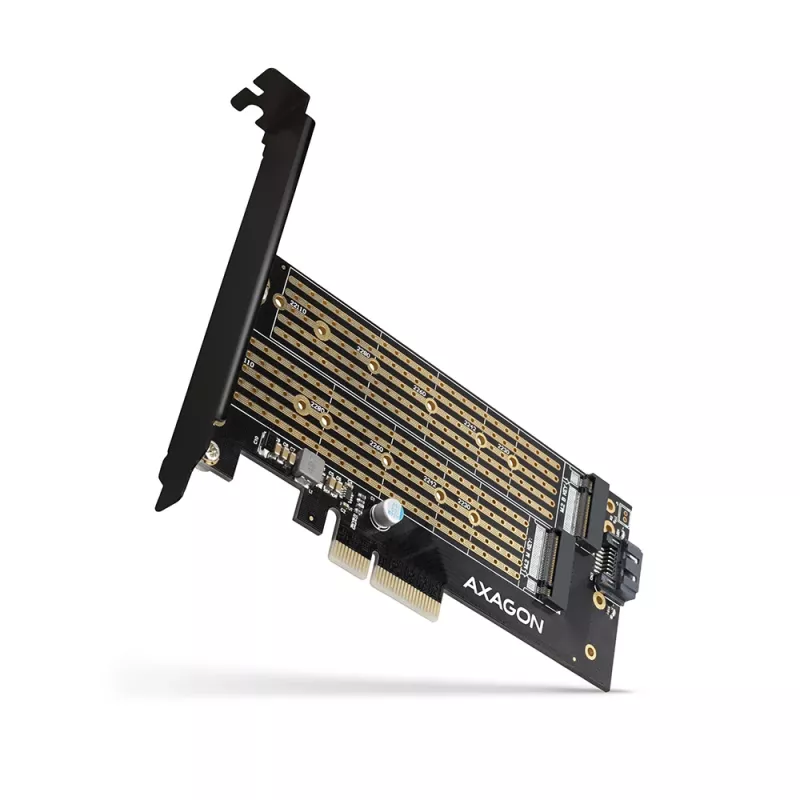

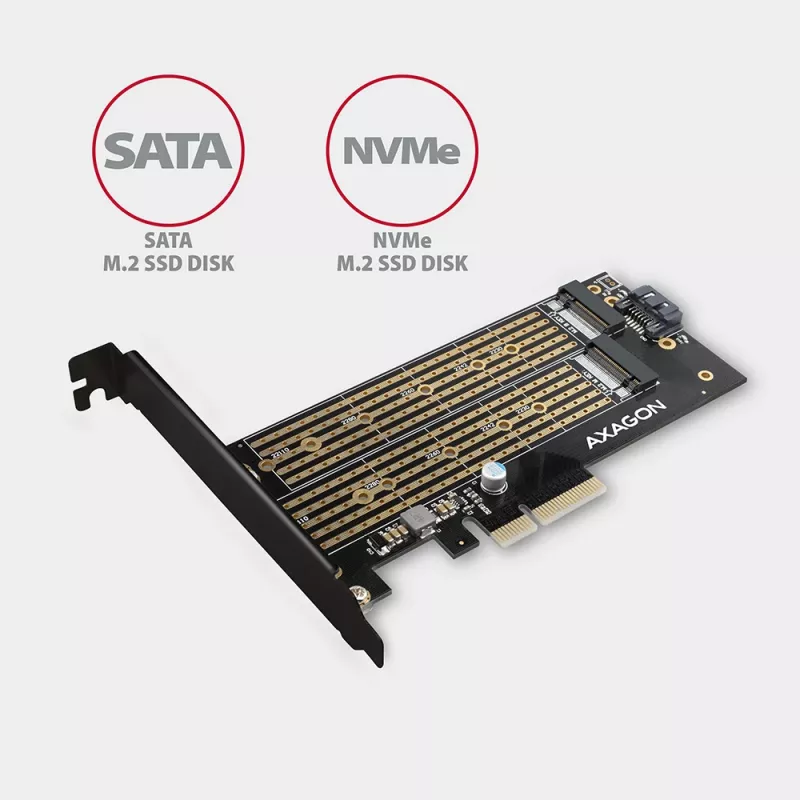

Axagon PCEM2-D PCIe x4 - M.2 NVMe M-key + SATA B-key slot adapteris ar SP un LP

Iekšējais AXAGON PCEM2-D adapteris ļauj pieslēgt līdz pat diviem M.2 SSD diskiem galddatoram. Tādējādi tā ir ideāla izvēle, lai modernizētu galddatoru, kuram nav M.2 slota.

Adapteris atbalsta gan vienpusēju, gan abpusēju SATA un NVMe (PCI-Express) M.2 SSD disku izmantošanu. Samazinājums neierobežo SSD ietilpību, un var izmantot jebkuras M.2 kartes ar garumu līdz 110 mm. Abu disku vienlaicīga darbība ir ierasta.

Pateicoties PCI-Express 3.0 4-līniju saskarnei, kas ir saderīga ar x4, x8 un x16 slotiem, var sasniegt ātrumu līdz 8 GB/s. Salīdzinot ar standarta SATA SSD diskiem, NVMe SSD bitu pārraides ātrums ir daudzkārt lielāks.

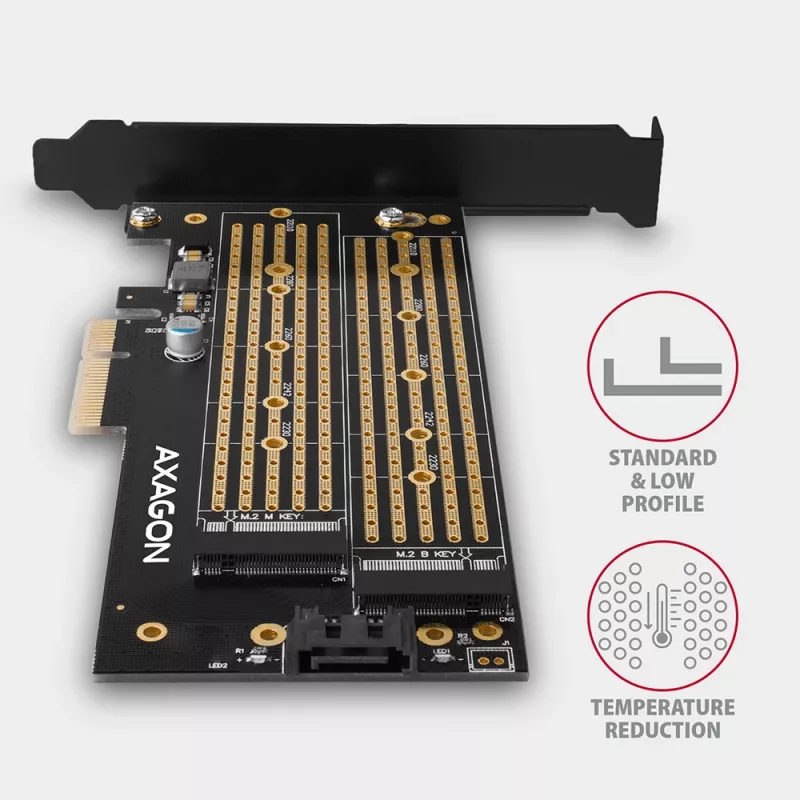

Augstas kvalitātes kartes dizains, tostarp ar varu pārklātas ventilācijas atveres, palīdz labāk izkliedēt siltumu, kas rodas M.2 SSD disku darbības laikā.

Divas zilas gaismas diodes norāda vai nu barošanas ieslēgšanu, vai datu pārraidi M.2 slotā. Iepakojumā ir arī zema profila aizbāznis adaptera uzstādīšanai zema profila korpusos.

Ieeja:
• PCI-Express 3.0 saskarne, saderīga ar PCI-Express 1.0a / 1.1 / 2.0 / 2.1.
• 4 līniju skaits, saderīgs ar x4 / x8 / x16 PCIe slotiem.
• 4 līniju PCI-Express 3.0 kopnes joslas platums līdz 8 GB/s (divvirzienu).
• SATA savienotājs mātesplates pieslēgšanai, ja tiek izmantots SATA M.2 SSD. Lai sasniegtu vislabākos bitu pārraides ātrumus, ieteicams izmantot SATA 6G kontrolieri.

Izeja:
• NGFF 75-pin M-key slots NVMe (PCI-Express) M.2 SSD disku uzstādīšanai.
• NGFF 75-pin B-key slots SATA (AHCI) M.2 SSD disku uzstādīšanai.

Citas funkcijas:
• Pilns Plug and Play atbalsts.

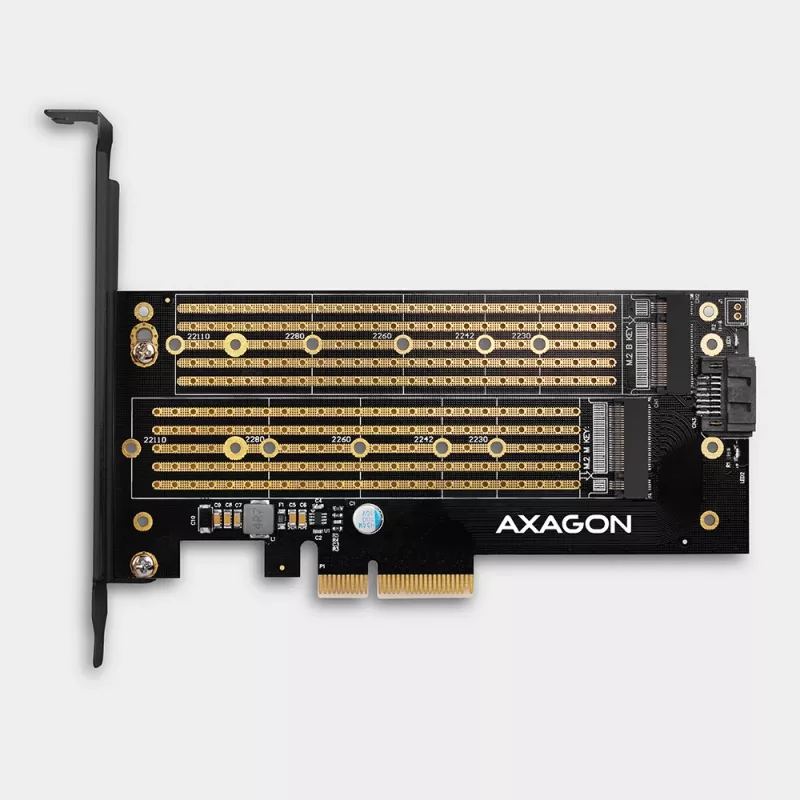

• Atbalsts jebkura izmēra M.2 diskiem - 2230, 2242, 2260, 2280, 22110 mm.
• Atbalsts jebkuras ietilpības M.2 diskiem.

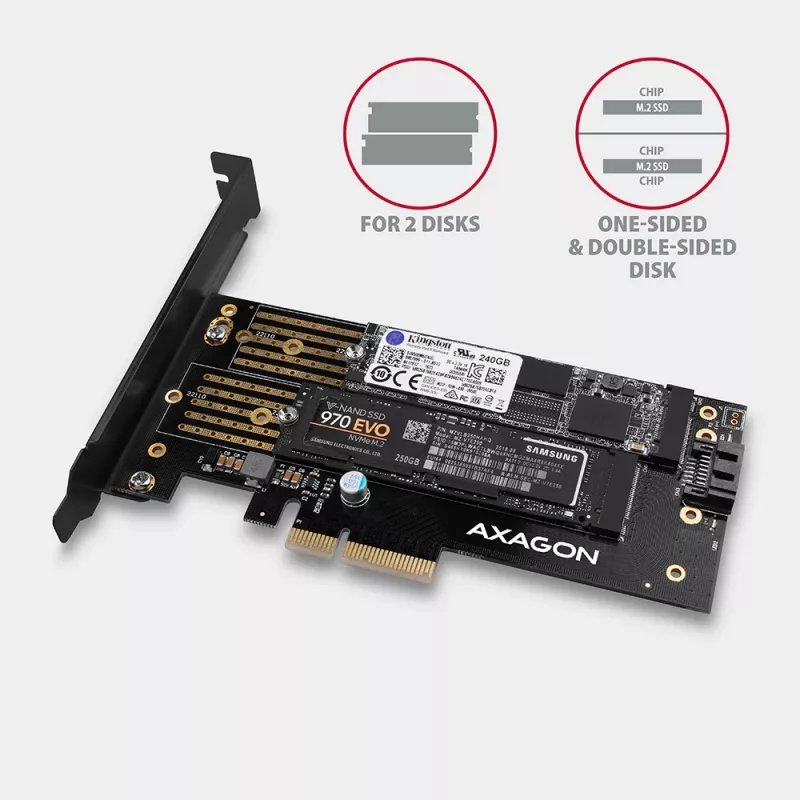

• Abu disku vienlaicīga darbība.
• Atbalsts gan vienpusējiem, gan abpusējiem M.2 diskiem.
• Labāka siltuma izkliede no M.2 SSD diskiem, pateicoties ar varu pārklātām ventilācijas atverēm.
• Atbalsts sāknēšanai no SSD kartēm.
• Nav nepieciešams instalēt draiverus.

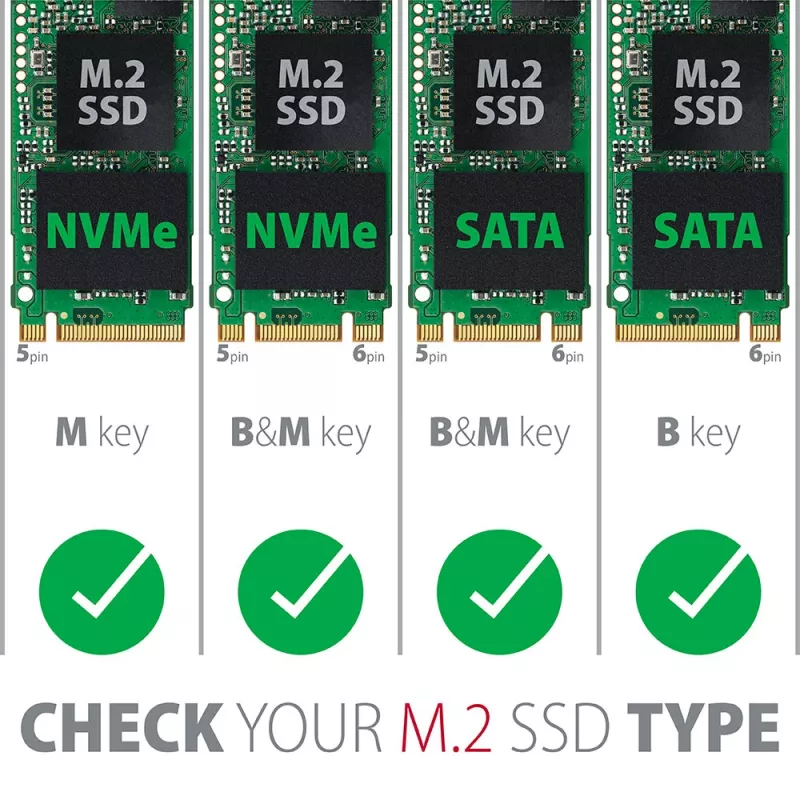

• Piezīme: UZMANĪBU! Adapteris ļauj ievietot B+M-key diskus abos M.2 slotos. Ir svarīgi pārbaudīt diska parametrus, t.i., pārliecināties, vai disks ir paredzēts SATA vai NVMe (PCI Express) saskarnei, un pievienot to pareizajam slotam. SATA diskdziņi tiek pievienoti B-key slotam, NVMe diskdziņi tiek pievienoti M-key slotam.

Barošana:
• Adapteris tiek tieši barots no PCI-Express kopnes; nav nepieciešams ārējs barošanas avots.
• Divkāršās barošanas sistēma nodrošina pietiekamu jaudu pievienotajiem M.2 SSD diskiem.
• Turklāt liekā barošanas sistēma samazina adaptera termisko slodzi.

Atbalstītās operētājsistēmas:
• MS Windows 7 / 8 / 8.1 / 10, Windows Server 2008 R2 / 2012 / 2016 (tiek atbalstītas visas 32 bitu un 64 bitu Windows OS versijas), Linux ar kodolu 2.6.31 un jaunāku.
• Piezīme: Strādājot operētājsistēmā Windows 7, sazinieties ar M.2 SSD ražotāju, lai noskaidrotu, vai šī OS tiek atbalstīta, īpaši, ja tiek izmantoti NVMe diski.

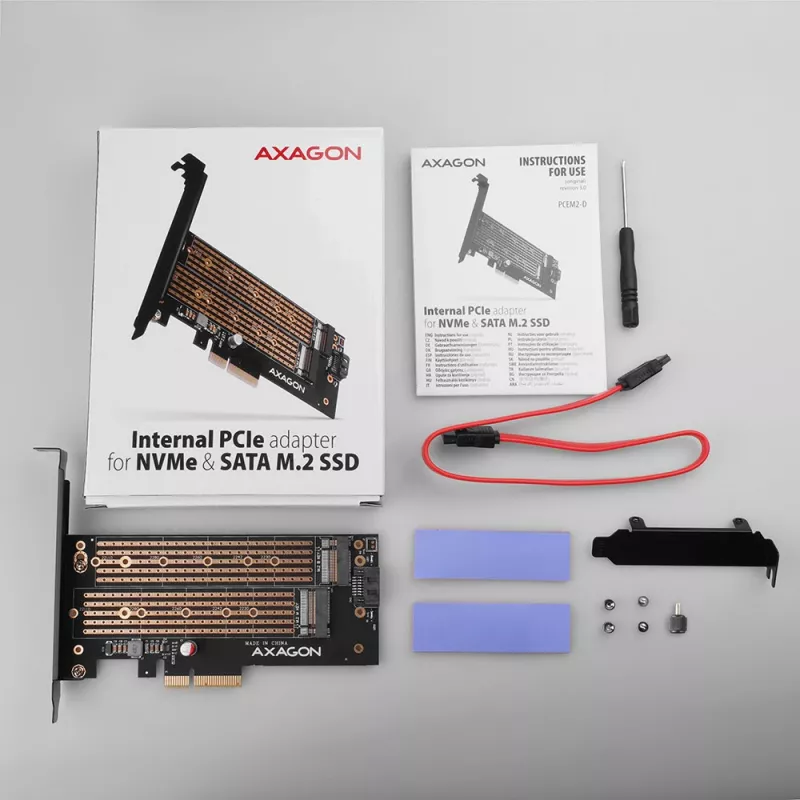

Iepakojuma saturs:
• PCI-Express adapteris ar standarta aizbāzni,
• zema profila aizbāznis,
• montāžas materiāls un skrūvgriezis,
• drukāta uzstādīšanas rokasgrāmata EN/CZ/DE/ESP/FR/HU/IT/PL/RO/RU/SK/BG,
• iepakots kartona kastē ar skaidri norādītiem parametriem.

Kā lietot

Ievietojiet Axagon PCEM2-D brīvā PCIe x4/x8/x16 slotā uz mātesplates. Uzstādiet M.2 SSD atbilstošajos slotos: pievienojiet SATA (AHCI) M.2 diskus B‑key slotā un NVMe (PCI‑Express) diskus M‑key slotā. Nostipriniet diskus un izvēlieties pareizo montāžas kronšteinu (standarta vai zema profila) atbilstoši datora korpusam. Atbalstītajās operētājsistēmās adapteris ir plug-and-play; lai iegūtu vislabāko SATA veiktspēju, ja iespējams, pievienojiet SATA 6G kontrolieri. Pirms ieslēgšanas pārbaudiet diska veidu un slotu, lai izvairītos no nepareiziem savienojumiem.

Ieteikumi

Pārbaudiet, vai katrs M.2 modulis ir SATA vai NVMe, un ievietojiet to pareizajā slotā.
