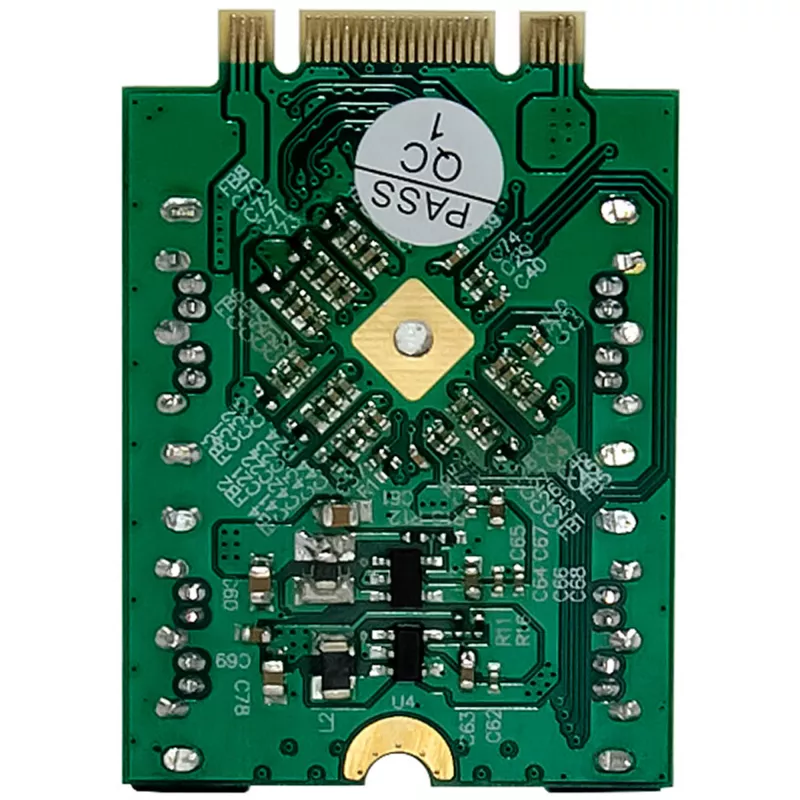

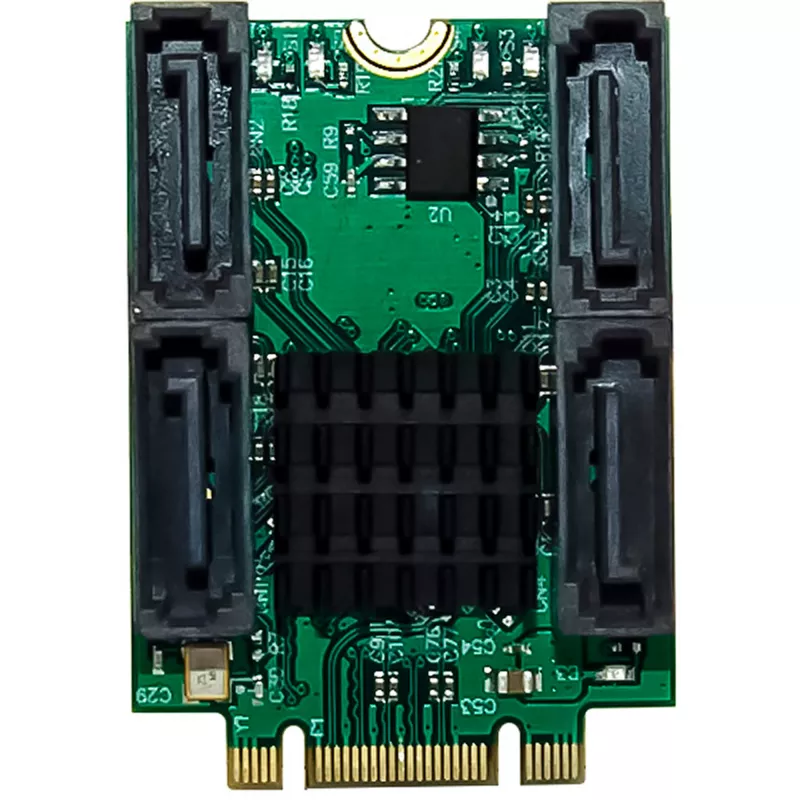

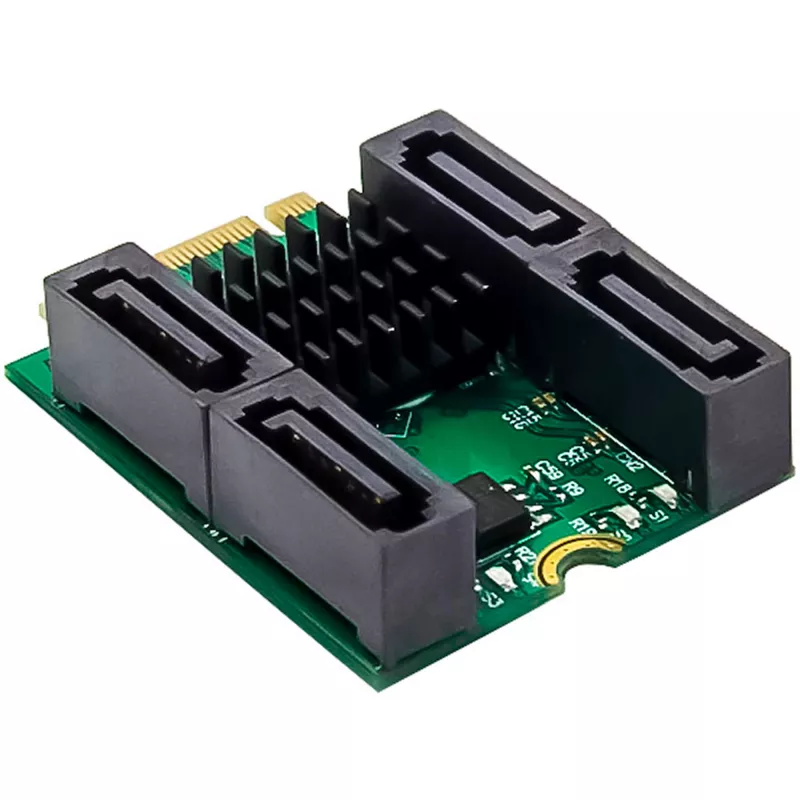

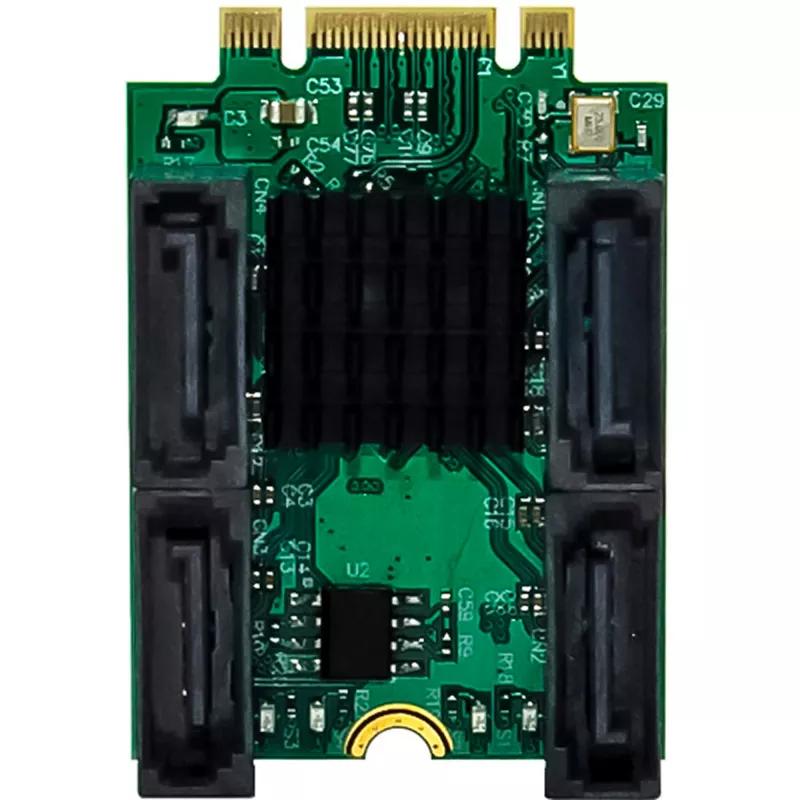

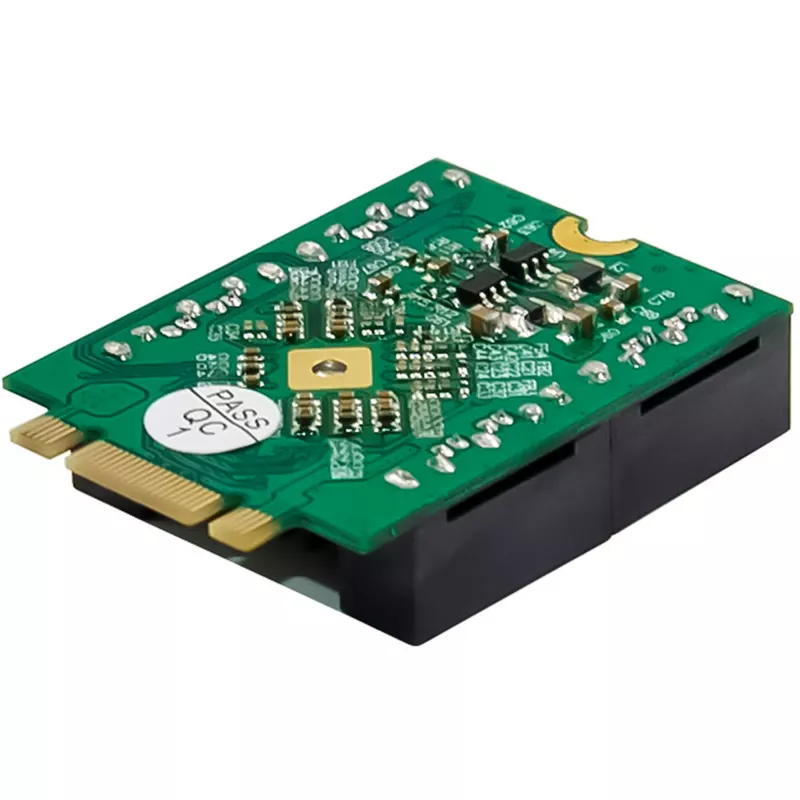

InLine 76660U iekšējā SATA saskarnes karte M.2 uz SATA 6 Gbit/s

Daudzfunkcionāla M.2 uz SATA pārveidotāja kartelīdz pat četru SATA disku pieslēgšanai
M.2 Key B+M saskarneM.2 SATA SSD darbināšanai
RAID atbalsts (RAID 0, RAID 1, RAID 10, HyperDuo)optimālai datu drošībai un veiktspējai
Hot Plug un Hot Swapdisku uzstādīšanai un izņemšanai darbības laikā
Port Multiplier atbalstsvairāku disku paralēlai darbībai vienā SATA portā
Nav nepieciešami papildu draiveri– pilnīgs operētājsistēmas atbalsts

InLine® saskarnes karte M.2 Key B+M uz 4x SATA savienotājuir augstas veiktspējas atmiņas risinājums, kas nodrošina SATA atmiņas ierīču paplašināšanu. Tā ļauj darbināt M.2 SATA SSD(Key B+M) un piedāvā arī četrus SATA 6 Gb/s portuspapildu atmiņas ierīcēm.
Pateicoties RAID atbalstam (RAID 0, RAID 1, RAID 10, HyperDuo), karti var izmantot maksimālam ātrumam, uzticamībai vai automātiskām SSD/HDD kešošanas kombinācijām. Hot Plug un Hot Swapfunkcionalitāte ļauj diskus apmainīt darbības laikā, neizslēdzot sistēmu.
M.2 SSD tiek barots tieši caur M.2 slotu, savukārt SATA porti tiek pieslēgti, izmantojot ārējos kabeļus. LED indikatoriparāda portu darbības statusu, un Port Multiplier tehnoloģijas atbalstsļauj vairākiem diskiem vienlaicīgi darboties vienā SATA portā.
Tehniskie dati:

Kopnes veids un saskarne: M.2 PCIe x2 saskarne (divu pavedienu, B, M un B+M atslēga)
Kontrolieris/mikroshēmojums: Marvell 88SE9230
Savienojums – saskarnes:
1 x M.2 slots (Key B+M) vienam M.2 SATA SSD
4 x SATA GEN III porti (6 Gb/s katram portam)
4 x 7 kontaktu SATA savienotāji M.2 SATA/mSATA SSD savienošanai ar mātesplati

Saderīgie moduļi:
M.2 SSD (Key B, Key M vai Key B+M) izmēros 2230, 2242, 2260, 2280
mSATA SSD (pusizmēra vai pilnizmēra)

Datu pārraides ātrumi:
SATA porti: Līdz 6 Gb/s katram kanālam
M.2 saskarne: Līdz 10 Gb/s kopējā caurlaidspēja (caur 2x PCIe līnijām)

Izmēri: 30 mm x 42 mm (M.2 plate)

Darbības apstākļi:

Darba temperatūra: -40 °C līdz +85 °C

Funkcijas:

Hot Plug un Hot Swap disku nomaiņai darbības laikā
Native Command Queue (NCQ) optimizētai datu apstrādei
Port Multiplier atbalsts vairākiem diskiem vienā SATA portā
RAID režīmi: RAID 0 (sadalīšana), RAID 1 (spoguļošana), RAID 10 (spoguļu sadalīšana), HyperDuo (automātiska SSD/HDD kešošana)
Automātiska līniju konfigurācijas noteikšana sāknēšanas laikā
Iebūvēti LED indikatori portu aktivitāšu attēlošanai
M.2 SSD barošana tiek nodrošināta tieši caur M.2 slotu
SATA porti jāpieslēdz, izmantojot ārējos kabeļus
Nav nepieciešami papildu draiveri

Sistēmas prasības:Aparatūra:

Dators ar vismaz vienu brīvu M.2 slotu (B, M vai B+M, kas atbalsta PCIe)
Mātesplate ar brīviem SATA portiem datu pārraidei
Viens pieejams PCIe savienotājs adaptera uzstādīšanai

Operētājsistēmas atbalsts:

Windows: 11, 10, 8, 7, Vista, XP
Windows Server: 2003, 2008
Linux: no kodola 2.6

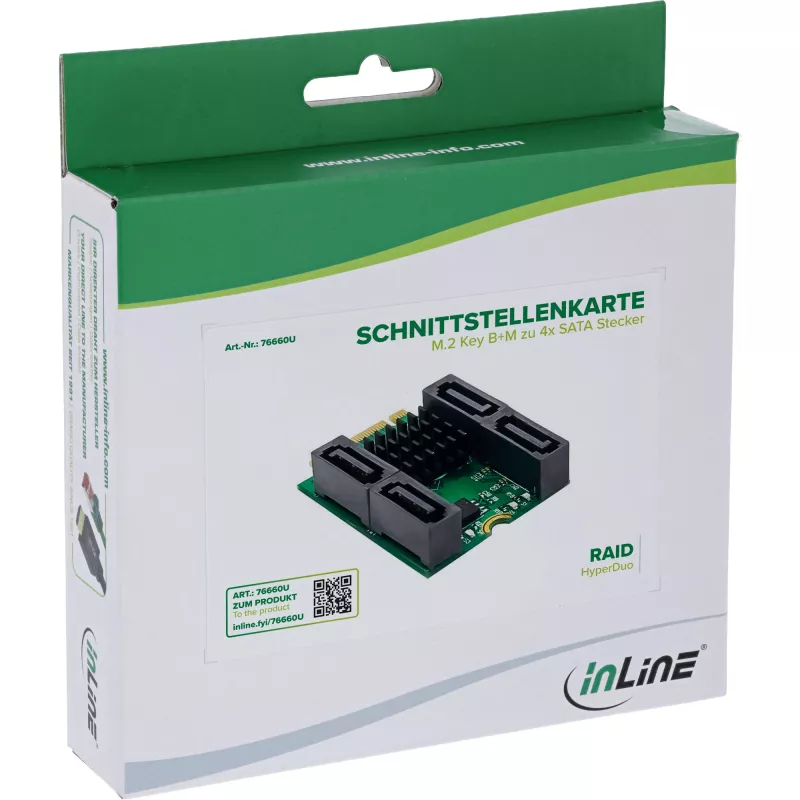

Piegādes komplekts:

1 x InLine® saskarnes karte M.2 Key B+M uz 4x SATA savienotāju, RAID, HyperDuo

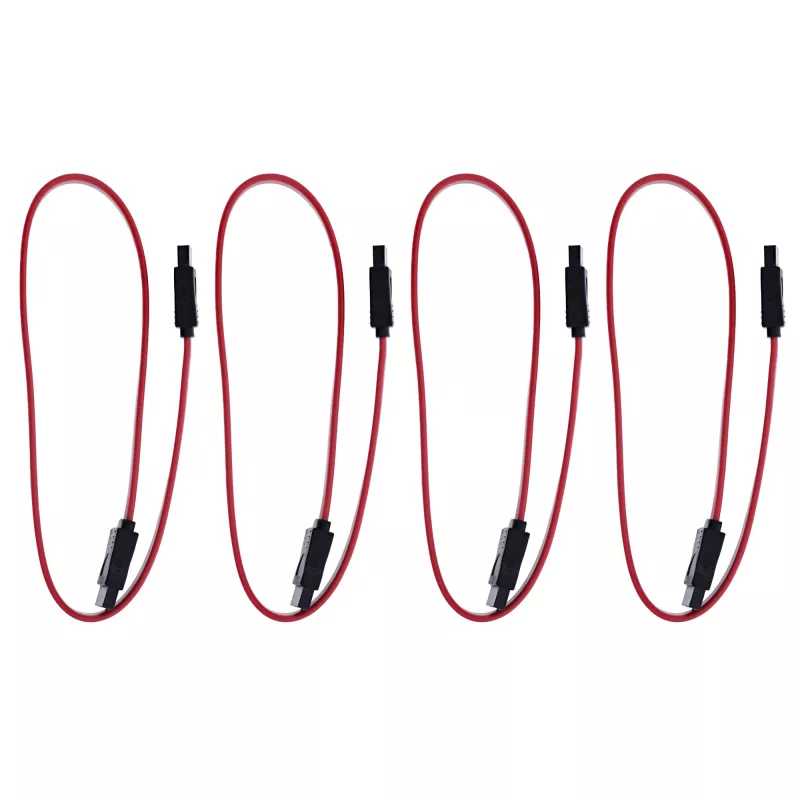

4 x SATA kabelis
1 x lietošanas pamācība (vācu/angļu)
Darba temperatūra: 0° C – 55° C
Uzglabāšanas temperatūra: -40° C – 70° C
Mitrums: 10% - 90% nekondensējošs

InLine 76660U. Resursdatora saskarne: M.2, Izvades saskarne: SATA, Resursdatora saskarnes dzimums: Vīrišķais. Izcelsmes valsts: Taivāna. Mikroshēmojums: Marvell 88SE9230, Datu pārraides ātrums (maks.): 6 Gbit/s, RAID līmeņi: 0, 1, 10. Atbalstītās Windows operētājsistēmas: Windows 10, Windows 11, Windows 7, Windows 8, Windows Vista, Windows XP, Atbalstītās Linux operētājsistēmas: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Atbalstītās serveru operētājsistēmas: Windows Server 2003, Windows Server 2008. Platums: 95 mm, Dziļums: 52 mm, Svars: 58 g

Lietošanas norādījumi

Ievietojiet saskarnes karti saderīgā M.2 slotā (Key B, M vai B+M, kas atbalsta PCIe) uz mātesplates. Ievietojiet vienu M.2 SATA SSD kartes M.2 slotā un pievienojiet papildu SATA diskus četriem 7 kontaktu SATA savienotājiem, izmantojot komplektā iekļautos SATA kabeļus. Savienojiet SATA kabeļus ar brīviem SATA portiem uz mātesplates. Pārliecinieties, ka M.2 SSD saņem strāvu no M.2 slota un ka SATA porti ir pieslēgti ar ārējiem kabeļiem. Konfigurējiet RAID iestatījumus sistēmā vai kontrolierī atbilstoši prasībām; atbalstītajām Windows un Linux versijām papildu draiveri nav nepieciešami.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet mātesplates M.2 slotu, kas atbalsta PCIe līnijas, un pārliecinieties, ka ir pieejami brīvi SATA porti ārējiem savienojumiem. Pirms masīvu izveides pārbaudiet RAID konfigurāciju un dublējiet svarīgos datus. Izmantojiet saderīgus M.2 SATA SSD izmērus (2230–2280) vai mSATA moduļus, kā norādīts, un ievērojiet darba temperatūras diapazonu.
