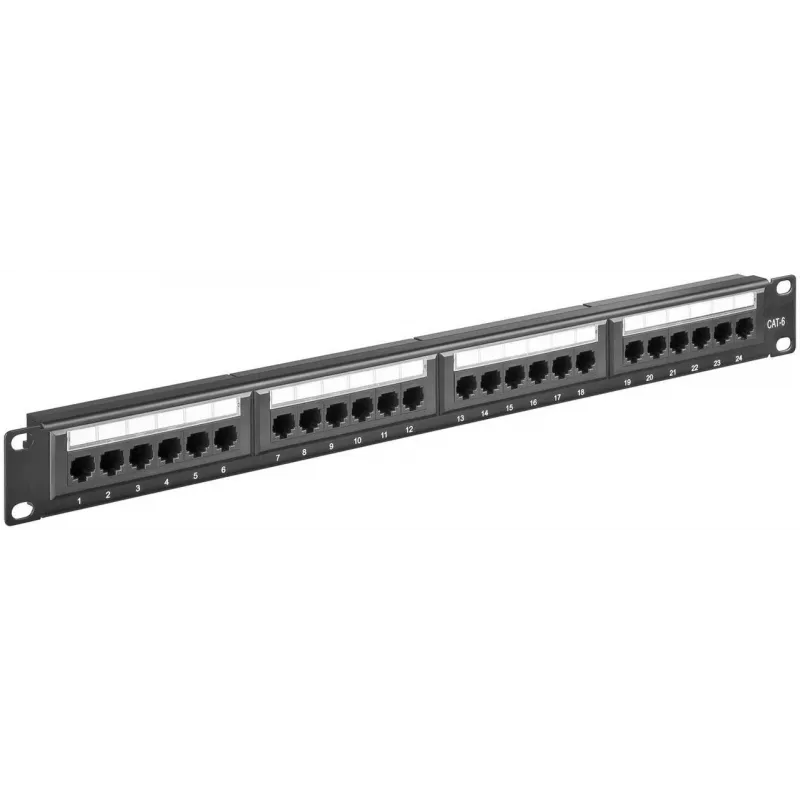

Microconnect PP-013 ielāpu panelis 1U

Microconnect PP-013 ir 1U plaukta montāžas ielāpu panelis melnā krāsā, paredzēts 19 collu uzstādīšanai un aprīkots ar 24 RJ-45 pieslēgvietām, kas atbalsta Cat6 kabeļus. Tam ir neekranēti LSA termināļi, kompakti izmēri un mazs svars, kas nodrošina vieglu integrāciju standarta tīkla plauktos.

Priekšrocības

Panelis nodrošina 24 viegli pieejamas RJ-45 pieslēgvietas vienā 1U modulī, ļaujot veikt kārtīgu kabeļu terminēšanu un pārvaldību. Tā neekranētie LSA termināļi vienkāršo Cat6 kabeļu iespiešanu bez papildu ekranēšanas prasībām. Melnā apdare un standarta 19 collu formas faktors nodrošina savietojamību ar izplatītiem plauktu komplektiem, vienlaikus saglabājot mazu fizisko nospiedumu un svaru.

Piemērots

• Mazo un vidējo uzņēmumu tīkla plauktiem
• Serveru telpām un telekomunikāciju skapjiem
• Strukturētām kabeļu instalācijām, izmantojot Cat6 UTP kabeli
• Mājas laboratoriju vai profesionālu tīklu ielāpu laukiem

Galvenās specifikācijas

• Zīmols: MicroConnect
• Modelis: PP-013
• Portu daudzums: 24 RJ-45
• Kabeļa standarts: Cat6 (neekranēts)
• Termināļa tips: LSA (neekranēts)
• Plaukta vienība: 1U, 19 collu saderīgs
• Krāsa: Melna
• Svars: 0,5 kg
• Iepakojuma izmēri (P×D×A): 100 × 520 × 70 mm
• MPN: PP-013
• EAN: 5711045540370

Lietošana

Uzstādiet Microconnect PP-013 standarta 19 collu plauktā, aizņemot vienu plaukta vienību. Pievadiet Cat6 UTP kabeļus katrai RJ-45 izejai un terminējiet tos uz neekranētajiem LSA termināļiem, ievērojot T568A vai T568B vadu shēmu pēc nepieciešamības. Nostipriniet kabeļus ar saitītēm vai pārvaldības paneļiem, lai uzturētu kārtību un samazinātu spriedzi uz terminācijām. Pēc terminēšanas pārbaudiet savienojamību ar kabeļa testeri, pirms paneli nododat regulārai lietošanai.

Ieteikumi

Izmantojiet Cat6 neekranētus vītu pāru (UTP) kabeļus optimālai veiktspējai ar šo paneli un izvairieties no jauktu ekranēšanas tipu ieviešanas. Saglabājiet kabeļu garumus un liekuma rādiusus standarta robežās un veiciet nepārtrauktības un pāru kartēšanas testus pēc uzstādīšanas, lai nodrošinātu drošu tīkla darbību.
