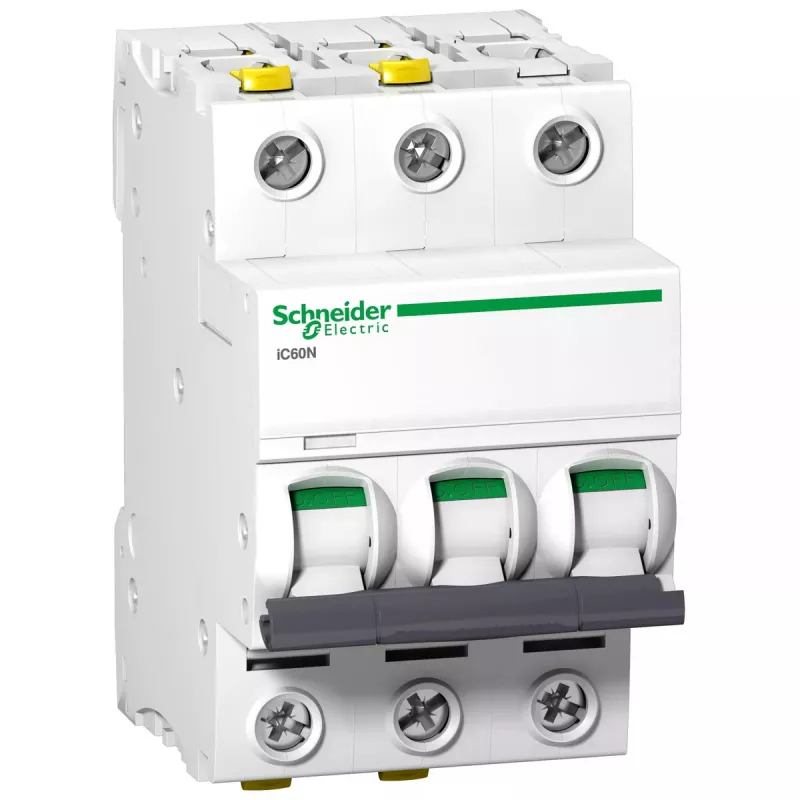

Miniature circuit breaker Schneider Electric A9F04325 — 25 A, 133 V, 10 kA, IP20, 54×78.5×91 mm

Schneider Electric A9F04325 ir miniatūrais automātiskais slēdzis, kas paredzēts pārstrāvas aizsardzībai dzīvojamās un vieglās komerciālās elektroinstalācijās. Nominālā strāva ir 25 A un spriegums 133 V, ar atslēgšanas jaudu 10 kA. Ierīce iederas kompaktos sadales paneļos, pateicoties tās izmēriem 54 × 78,5 × 91 mm un IP20 aizsardzības pakāpei. Slēdzis pārtrauc bojājuma strāvas un izolē ķēdes, lai novērstu vadu un pievienoto iekārtu bojājumus.

Priekšrocības

Produkts apvieno kompaktus izmērus ar augstu atslēgšanas jaudu, nodrošinot uzticamu aizsardzību ierobežotas vietas sadales skapjos. Tā termomagnētiskās atslēgšanās raksturlīknes nodrošina gan pārslodzes, gan īssavienojuma aizsardzību, savukārt IP20 novērtējums garantē pamata aizsardzību pret pieskaršanos ar pirkstiem tipiskās iekštelpu instalācijās. Mehāniskā konstrukcija un standarta montāža padara nomaiņu un uzstādīšanu vienkāršu elektriķiem un servisa tehniķiem.

Piemērots

• Dzīvojamo ēku sadales paneļi un apakšpaneļi
• Vieglas komerciālas elektroķēdes
• Apgaismojuma un mazo ierīču ķēžu aizsardzība
• Modernizācija vai nomaiņa esošajos paneļos ar saderīgu montāžu

Galvenās specifikācijas

• Nominālā strāva: 25 A
• Nominālais spriegums: 133 V
• Atslēgšanas jauda: 10 000 A (10 kA)
• Aizsardzības pakāpe: IP20
• Kopējie izmēri: 54 × 78,5 × 91 mm
• Montāža: saderīgs ar paneli/sadales paneli

Kā lietot

Uzstādiet miniatūro automātisko slēdzi sadales panelī, ievērojot piemērojamos elektrotehniskos noteikumus un paneļa ražotāja instrukcijas. Pirms vadu pievienošanas pārliecinieties, ka barošana ir atvienota. Pieskrūvējiet spailes ar ieteicamo griezes momentu, pārbaudiet pareizu orientāciju un drošu montāžu, pēc tam atjaunojiet barošanu un veiciet funkcionālās pārbaudes, lai apstiprinātu pareizu atslēgšanās un atiestatīšanas darbību. Izmantojiet atbilstošus vadu izmērus un aizsargierīces pirms un pēc slēdža, kā to prasa elektroinstalācijas standarti.

Ieteikumi

Izmantojiet šo slēdzi ķēdēm, kas atbilst tā nominālajai strāvai un spriegumam, un izvairieties no uzstādīšanas vidēs, kur nepieciešama augstāka aizsardzības pakāpe nekā IP20. Periodiski pārbaudiet, vai savienojumi ir droši un vai nav pārkaršanas pazīmju; nomainiet ierīci, ja rodas mehāniski bojājumi vai atkārtota nevēlama atslēgšanās.
