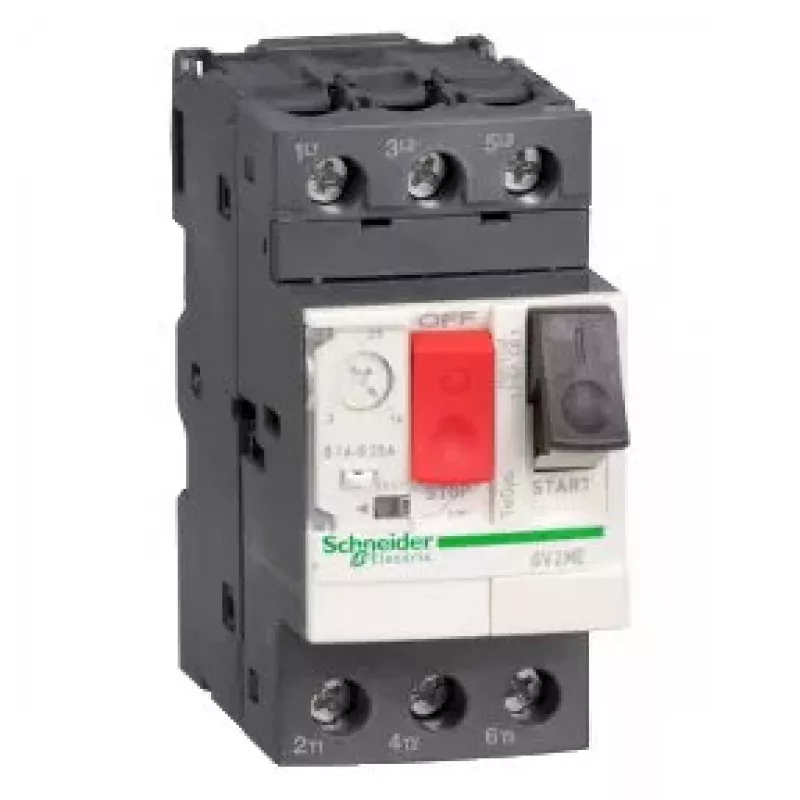

Motor protection circuit breaker Schneider Electric TeSys GV2 GV2ME20 IP20 78.2mm depth 89mm height 260g

Schneider Electric TeSys GV2 GV2ME20 ir motora aizsardzības automāts, kas paredzēts trīsfāzu un vienfāzes motoru termiskai un magnētiskai aizsardzībai rūpnieciskos un komerciālos uzstādījumos. Ierīcei ir IP20 aizsardzība un kompakta forma ar 78,2 mm dziļumu un 89 mm augstumu, padarot to piemērotu uzstādīšanai vadības skapjos un motoru vadības paneļos, kur svarīga ir vietas efektivitāte. Produkts nodrošina regulējamu pārslodzes aizsardzību un integrētu īssavienojuma pārtraukšanu, lai samazinātu motora bojājumu un dīkstāves risku.

Priekšrocības

TeSys GV2GV2ME20 motora aizsardzības automāts apvieno kompaktu korpusu un IP20 aizsardzību, lai nodrošinātu vienkāršu montāžu šauros skapju telpās. Tā termiski magnētiskā atslēgšanās raksturlīkne piedāvā uzticamu pārslodzes un īssavienojumu aizsardzību plašam motoru jaudu diapazonam, savukārt vieglais dizains (aptuveni 260 g) atvieglo apstrādi uzstādīšanas un apkopes laikā. Ierīces pārbaudītā Schneider Electric uzbūves kvalitāte nodrošina konsekventu veiktspēju un paredzamu atslēgšanās izturēšanos mainīgos slodzes apstākļos.

Piemērots lietošanai

• Motoru aizsardzībai rūpnieciskos vadības paneļos un iekārtu starteros
• Komerciālu HVAC un sūkņa motoru aizsardzībai
• Modernizācijai un nomaiņai esošās motoru vadības sistēmās ar ierobežotu paneļa dziļumu
• Uzstādījumiem, kur nepieciešama kompakta termiski magnētiska motora aizsardzība ar IP20 korpusu

Galvenās specifikācijas

• Aizsardzības veids: termiski magnētiska motora aizsardzība
• Aizsardzības pakāpe: IP20
• Dziļums: 78,2 mm
• Augstums: 89 mm
• Svars: 260 g (aptuveni)

Kā lietot

Uzstādiet motora aizsardzības automātu uz saderīgas DIN sliedes vai paneļa saskaņā ar elektriskā skapja izkārtojumu un vietējiem elektroinstalācijas standartiem. Pievienojiet motora barošanas vadus un slodzes spailes, kā norādīts ražotāja elektroinstalācijas shēmā, iestatiet atbilstošo pārslodzes diapazonu atbilstoši motora strāvai un pirms nodošanas ekspluatācijā pārbaudiet pareizu darbību, veicot funkcionālās pārbaudes. Pārliecinieties, ka ierīce ir uzstādīta korpusā, kas nodrošina pietiekamu ventilāciju un aizsardzību pret svešķermeņiem atbilstoši IP20 kategorijai.

Ieteikumi

Lai nodrošinātu uzticamu motora aizsardzību, izvēlieties pareizo pārslodzes iestatījumu, pamatojoties uz motora datu plāksnītē norādīto strāvu, un pārbaudiet saskaņotību ar augšpusē esošajiem drošinātājiem vai automātiem. Periodiski pārbaudiet savienojumu ciešumu, pārbaudiet atslēgšanās veiktspēju apkopes intervālu laikā un nomainiet ierīci, ja novērojat mehāniskus bojājumus vai neuzticamu atslēgšanos.
