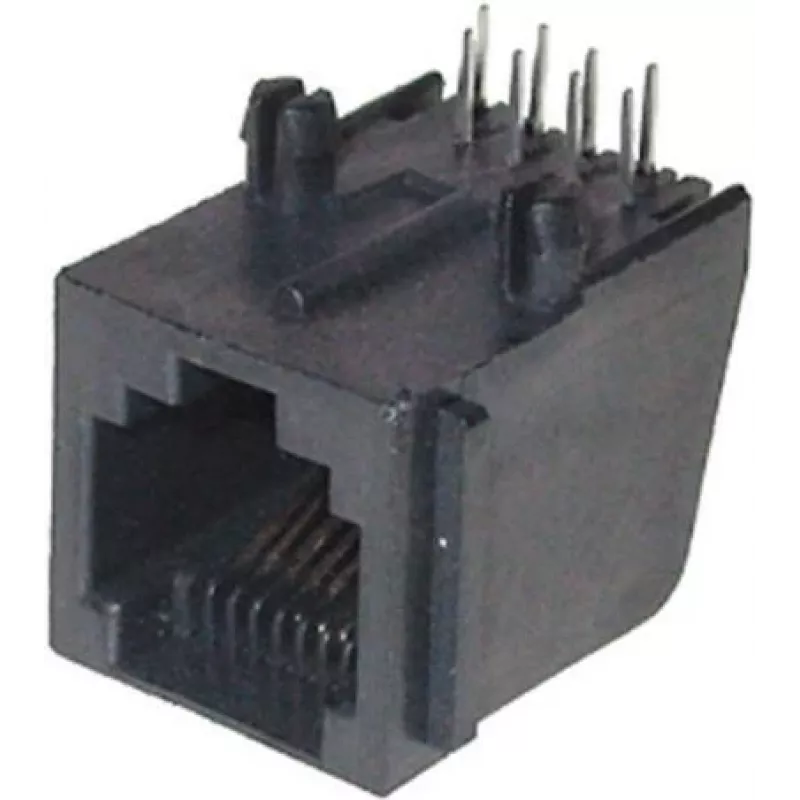

Modulāra ligzda ShiverPeaks 79220 – 8/8 neekranēta, montāžai drukas shēmās

Modulārā ligzda ShiverPeaks 79220 ir 8/8 neekranēts savienotājs, kas izstrādāts drukas montāžai uz PCB. Komponents nodrošina astoņus kontaktu pārus standarta modulārajai kabeļu sistēmai un ir paredzēts pastāvīgai instalācijai telekomunikāciju, tīkla un vadības iekārtās, kur nepieciešams neekranēts modulārais savienojums. Savienotāja formas faktors atbalsta tiešu lodēšanu uz plates un ir savietojams ar tipiskiem PCB izkārtojumiem modulārajām ligzdām.

Priekšrocības

ShiverPeaks 79220 piedāvā kompaktus izmērus un konsekventu kontaktu izkārtojumu, kas vienkāršo plates projektēšanu un montāžu. Tā neekranētā konfigurācija samazina materiālu sarežģītību, vienlaikus saglabājot uzticamu elektrisko savienojumu modulārajai kabeļu sistēmai. Ligzda ir paredzēta ilgstošai, noturīgai montāžai uz iespiestajām platēm un ir savietojama ar nozares standarta modulārajiem spraudņiem lietojumos, kur nav nepieciešama papildu elektromagnētiskā aizsardzība.

Piemērots

• Telekomunikāciju un balss sakaru iekārtām, kurām nepieciešami modulāri ligzdu savienojumi
• Tīkla ierīcēm un sadales paneļiem ar PCB montējamiem savienotājiem
• Vadības sistēmām un rūpnieciskajai elektronikai ar fiksētiem plates montējamiem interfeisiem

Galvenās specifikācijas

• Savienotāja tips: modulārā ligzda, neekranēta
• Kontaktu konfigurācija: 8 pāri (8/8)
• Montāžas veids: drukas/PCB montāža lodētai uzstādīšanai
• Kontaktu saskarne: standarta modulāro spraudņu savienojums
• Tipisks lietojums: fiksēts plates montējams modulārs savienojums datu un balss signāliem

Lietošana

Sagatavojiet PCB nospiedumu saskaņā ar ražotāja ieteikto kontaktu izkārtojumu un nodrošiniet pareizu novietojumu montāžas laikā. Novietojiet ligzdu uz plates tā, lai kontaktu vadi sakristu ar lodēšanas laukumiem, pēc tam pielodējiet, izmantojot atbilstošus pārplūdes vai viļņa lodēšanas parametrus atbilstoši ligzdas materiālam un pārklājumam. Pēc lodēšanas pārbaudiet mehānisko stabilitāti un elektrisko nepārtrauktību starp kontaktiem un savienoto modulāro spraudni, lai nodrošinātu pareizu darbību.

Ieteikumi

Izmantojiet savienotāju vidēs, kur neekranēti savienojumi ir pieņemami; izvairieties no instalācijām ar augstu elektromagnētisko traucējumu līmeni bez papildu ekranēšanas pasākumiem. Ievērojiet standarta ESD un lodēšanas procedūras, un pārbaudiet saderību ar izvēlēto modulārā spraudņa tipu un kabeļa kategoriju uzticamai signālu pārraidei.
