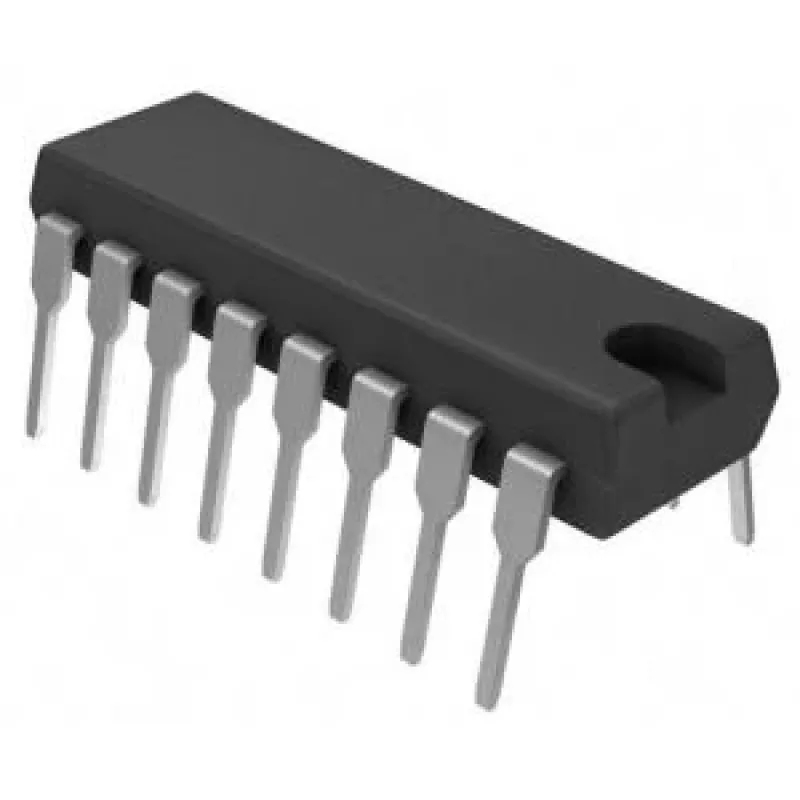

Multiplexer IC Texas Instruments MPC508AP PDIP-16

Texas Instruments MPC508AP ir multipleksora saskarnes integrālā shēma PDIP-16 korpusā. Paredzēts signālu maršrutēšanai un atlasei elektroniskajās sistēmās, šis DIP-16 multipleksors ir piemērots prototipēšanai uz caurumu montāžas platēm un lietošanai kā aizvietotājs mantotajā aprīkojumā. Ierīce atbalsta gan analogo, gan digitālo signālu pārslēgšanu, kur nepieciešams kompakts, nozarē standarta divrindu korpuss.

Priekšrocības

PDIP-16 formas faktors vienkāršo montāžu uz maketēšanas platēm un perforētajām platēm un atvieglo manuālu lodēšanu un ligzdošanu ātrai nomaiņai. Integrētais multipleksors samazina diskrētu pārslēgšanas komponenšu nepieciešamību, ietaupot plates vietu un vienkāršojot shēmas dizainu. Savietojamība ar tipiskiem loģikas līmeņiem padara ierīci daudzpusīgu dažādām vadības un testēšanas lietojumprogrammām.

Galvenās specifikācijas

• Korpuss: PDIP-16 (caurumu montāžas divrindu korpuss)
• Funkcija: multipleksora saskarne signālu maršrutēšanai un kanālu atlasei
• Signāla tips: piemērots analogiem un digitāliem signāliem
• Kontaktu skaits: 16 kontakti ieejas/izejas un vadības savienojumiem
• Montāžas stils: caurumu montāža maketēšanas un perforēto plašu savietojamībai

Kā lietot

Integrējiet PDIP-16 multipleksoru savā shēmā, ievietojot to saderīgā ligzdā vai pielodējot pie caurumu montāžas PCB, ievērojot standarta kontaktu izvietojumu. Pievienojiet vadības līnijas izvēles ieejām un maršrutējiet avota un galamērķa signālus uz multipleksora ieejas/izejas kontaktiem atbilstoši savai shēmai. Nodrošiniet, lai barošanas sliedes un signālu atskaites līmeņi atbilstu ierīces nepieciešamajiem darbības apstākļiem, un, ja piemērojams, ievērojiet pareizu ieslēgšanas secību.

Ieteikumi

Uzticamai darbībai izmantojiet piemērotu ligzdu, ja sagaidāt biežu nomaiņu vai pārkonfigurēšanu. Pārbaudiet signālu sprieguma diapazonus un nodrošiniet atsaistes kondensatorus uz barošanas kontaktiem, lai samazinātu troksni. Nomainot ierīces mantotajā aprīkojumā, apstipriniet kontaktu savietojamību un pārbaudiet, vai nav nepieciešami pievilkšanas vai nolaišanas rezistori uz vadības līnijām.
