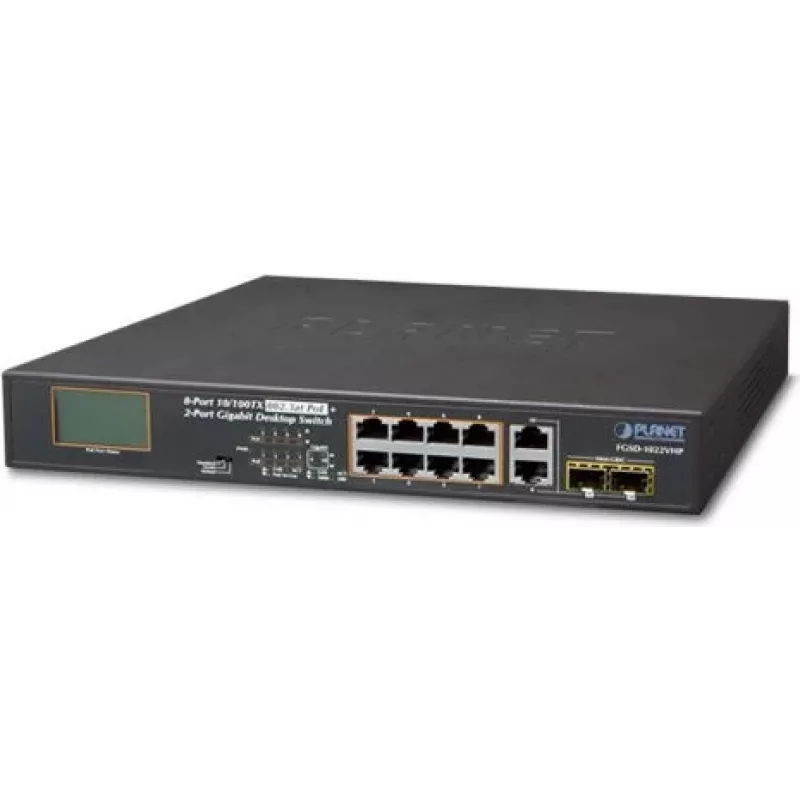

Nepārvaldīts slēdzis PLANET FGSD-1022VHP

PLANET FGSD-1022VHP ir nepārvaldīts L2 slēdzis, kas piedāvā astoņus 10/100/1000BASE-T PoE+ portus un divus Gigabit TP/SFP kombinētos interfeisus. Izstrādāts kompaktai darbvirsmas vai plauktā montējamai izvietošanai, tas nodrošina kopējo PoE budžetu 120 vati, nebloķējošu komutācijas veiktspēju un integrētu LCD reāllaika PoE/statusa uzraudzībai un problēmu novēršanai bez datora vai papildu programmatūras.

Priekšrocības

FGSD-1022VHP nodrošina līdz 30 W PoE+ jaudu katram portam un atbalsta VLAN, Standard un Extend darbības režīmus, lai pielāgotos dažādiem izvietošanas scenārijiem. Intuitīvs krāsu LCD priekšējā panelī parāda portu un PoE statusu, budžetu un joslas platuma kontroli, PD dzīvotspējas pārbaudes un pamata uzturēšanas funkcijas, piemēram, ventilatora vadību un rūpnīcas atiestatīšanu. Slēdzis ietver divus Gigabit TP/SFP kombinētos portus elastīgai augšupsaites vai optiskās šķiedras savienojumiem un piedāvā ESD un pārsprieguma aizsardzību uzlabotai stabilitātei.

Piemērots

• Mazo uzņēmumu un biroju tīkliem, kuriem nepieciešamas ar PoE darbināmas ierīces
• IP novērošanas sistēmām ar vairākām HD kamerām un NVR savienojumiem
• Viesnīcu, mazumtirdzniecības vai valsts iestāžu publiskās zonas izvietojumiem
• Īsa un tāla attāluma augšupsaitēm, izmantojot vara vai optiskās šķiedras SFP moduļus

Galvenās specifikācijas

• Porti: 8 x 10/100/1000BASE-T PoE+ porti (30 W katram portam), 2 x Gigabit TP/SFP kombinētie
• Kopējais PoE budžets: 120 W
• Komutācijas jauda: nebloķējoša, 5,6 Gbit/s komutācijas jauda
• MAC tabula: 8000 ieraksti
• Standarti: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1Q, 802.3af, 802.3at
• Darbības režīmi: Standard, VLAN (uz portiem balstīts), Extend (10 Mbps duplekss ar PoE līdz 250 m)
• Aizsardzība: Ethernet ESD ±4 kV kontakta / ±6 kV gaisa, ±4 kV pārsprieguma noturība
• Formas faktors / svars: darbvirsmas / 1,8 kg
• Krāsa: zila

Lietošana

Uzstādiet FGSD-1022VHP uz līdzenas virsmas vai 1U plaukta vietā un pievienojiet barotas ierīces RJ45 PoE portiem. Izmantojiet divus Gigabit TP/SFP kombinētos portus, lai slēdzi augšupsaitotu ar NVR, serveri vai mugurkaulu, izmantojot vara vai SFP optiskās šķiedras raiduztvērējus. Priekšējā paneļa LCD ļauj nekavējoties pārbaudīt portu statusu un PoE piešķīrumus; izvēlieties vēlamo darbības režīmu (Standard, VLAN vai Extend), izmantojot paneli, lai atbilstu jūsu tīkla prasībām. Pārliecinieties, ka kabeļi atbilst 5./5e/6. kategorijas specifikācijām Gigabit savienojumiem, un ļaujiet slēdzim pabeigt sāknēšanas secību pirms kritisko ierīču pievienošanas.

Ieteikumi

Lai maksimāli palielinātu uzticamību, sadaliet barotās ierīces tā, lai kopējais PoE patēriņš nepārsniegtu 120 W budžetu, iespējojiet VLAN režīmu, lai izolētu kameru datplūsmu, ja nepieciešams, un izmantojiet Extend režīmu tikai tad, kad nepieciešams zema ātruma tāla attāluma PoE (līdz 250 m pie 10 Mbps). Garām augšupsaitēm izvēlieties piemērotus 1000BASE-SX/LX vai vienmodu SFP moduļus atbilstoši attālumam.
