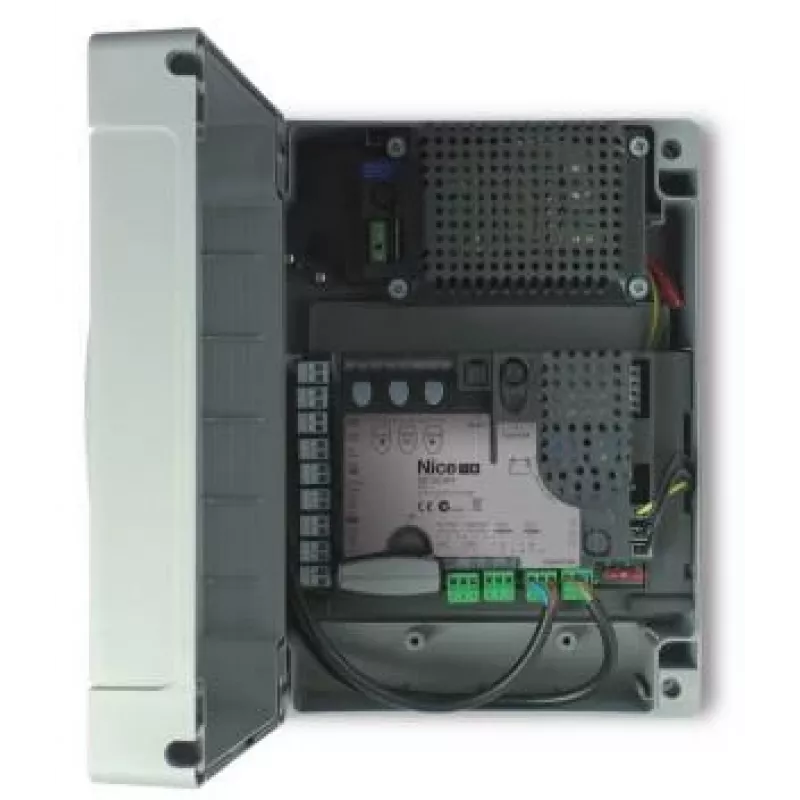

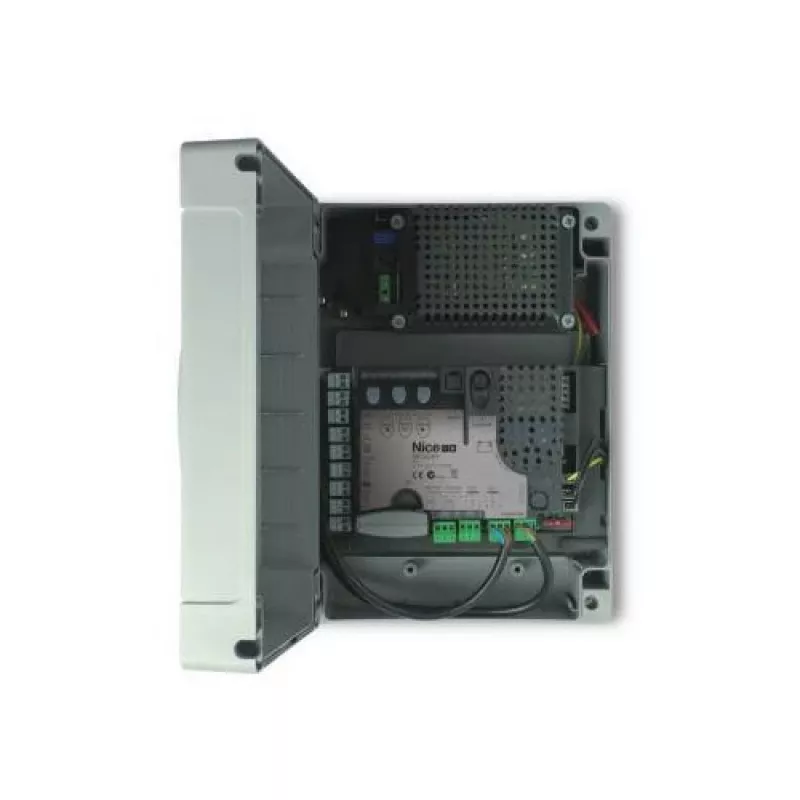

NICE MC824HR30 vadības bloks 24V vārtu motoriem

Vārtu automatizācijas sistēmas bieži cieš no raustītas iedarbināšanas, pēkšņām apstāšanās reizēm un ierobežotām drošības funkcijām, padarot tās neērtas un potenciāli bīstamas. NICE MC824HR30 vadības bloks atrisina šīs problēmas, nodrošinot inteliģentu, vienmērīgu un drošu darbību 24V elektromehāniskajiem vārtu motoriem. Šī plate ir jūsu vārtu sistēmas smadzenes, kas vienlaikus pārvalda divus motorus ar precizitāti un uzticamību. Tai ir mīkstās iedarbināšanas/apturēšanas funkcija, lai samazinātu mehānisko slodzi, iebūvēts 433.92 MHz OXI radio uztvērējs tālvadības pultīm un BlueBUS tehnoloģija vienkāršotai vadu montāžai un diagnostikai. Ar pašmācības gājiena ierobežojumiem, šķēršļu noteikšanu ar ampērometrisko sensoru un atbalstu papildu akumulatora dublēšanai, MC824HR30 nodrošina, ka jūsu vārti darbojas nevainojami pat strāvas padeves pārtraukumu laikā. Neatkarīgi no tā, vai tas ir paredzēts dzīvojamai vai vieglai komerciālai lietošanai, šis vadības bloks nodrošina stabilu veiktspēju un uzlabotu drošību kompaktā, tikai plates dizainā.

Kam tas paredzēts

Šis vadības bloks ir ideāli piemērots profesionāliem uzstādītājiem un tehniski zinošiem māju īpašniekiem, kuriem nepieciešams uzticams un funkcijām bagāts kontrolieris 24V vērtņu vai bīdāmo vārtu motoriem. Tas ir lieliski piemērots esošās vārtu sistēmas modernizēšanai vai jaunas izbūvei, īpaši, ja prioritāte ir vienmērīga darbība, drošība un paplašināmība. Ja nepieciešama integrācija ar fotoelementiem, drošības malām, mirgojošām gaismām vai elektriskajām slēdzenēm, MC824HR30 piedāvā visus nepieciešamos izejas un ieejas savienojumus. Tā saderība ar Nice BlueBUS piederumiem un papildu PS124 buferakumulatoru padara to par daudzpusīgu izvēli plašam vārtu automatizācijas projektu klāstam.

Galvenās funkcijas

• Vada līdz diviem 24Vdc motoriem ar maksimālo kopējo strāvu 10A (240W).
• Iebūvēts 433.92 MHz OXI radio uztvērējs tiešai tālvadības pults programmēšanai.
• BlueBUS sakaru protokols ļauj pieslēgt līdz 15 ierīcēm (fotoelementi, drošības malas, taustiņu paneļi) tikai ar diviem vadiem.
• Uzlabota drošība: ampērometriskā šķēršļu noteikšana un atbalsts drošības malām un fotoelementiem.
• Pašmācības gājiena ierobežojumi un automātiska aizvēršana ar regulējamu pauzes laiku.
• Mīkstās iedarbināšanas/apturēšanas funkcija samazina vārtu mehānisma nodilumu.
• Izejas mirgojošai gaismai (24V, maks. 25W), apgaismojumam, elektriskajai slēdzenei (24V, maks. 15W) un servisa gaismai.
• Diagnostikas gaismas diodes ātrai problēmu noteikšanai un statusa indikācijai.
• Atbalsta papildu PS124 buferakumulatoru darbībai strāvas padeves pārtraukumu laikā.
• Plašs darba temperatūras diapazons no -20°C līdz +55°C.

Specifikācijas

• Produkta veids: Vadības bloks / vadības plate
• Barošanas spriegums: 230 Vac, 50/60 Hz
• Motora izejas spriegums: 24 Vdc
• Maksimālā motora strāva (kopējā): 10 A
• Maksimālā motora jauda (kopējā): 240 W
• Vadāmo motoru skaits: 2
• Radio uztvērējs: Iebūvēts OXI, 433.92 MHz
• Sakaru protokols: Nice BlueBUS
• Ieejas: BlueBUS ierīces, fotoelements, stop, atvērt, aizvērt, gājējs, drošības mala
• Izejas: Motori, mirgojoša gaisma, apgaismojums, elektriskā slēdzene, servisa gaisma
• Mirgojošās gaismas izeja: 24V, maks. 25W
• Elektriskās slēdzenes izeja: 24V, maks. 15W
• Drošības funkcijas: Šķēršļu noteikšana, ampērometriskais sensors
• Programmēšana: Pašmācības ierobežojumi, mīkstā iedarbināšana/apturēšana, automātiska aizvēršana, gājēja caurlaide
• Diagnostika: LED indikatori
• Akumulatora dublēšanas atbalsts: Jā (papildu PS124 buferakumulators)
• Darba temperatūra: -20°C līdz +55°C
• Korpuss: Nav iekļauts (tikai plate)

Padomi

Lai nodrošinātu optimālu veiktspēju, uzstādiet MC824HR30 ūdensnecaurlaidīgā korpusā (nav iekļauts), lai pasargātu to no mitruma un putekļiem. Pieslēdzot BlueBUS piederumus, pārliecinieties par pareizu polaritāti un izmantojiet vītā pāra kabeli, lai samazinātu traucējumus. Lai iespējotu akumulatora dublēšanu, pievienojiet papildu PS124 buferakumulatoru un attiecīgi konfigurējiet vadības bloku. Vienmēr atvienojiet strāvu pirms uzstādīšanas vai apkopes. Lai programmētu tālvadības pulti, skatiet rokasgrāmatu par OXI uztvērēja procedūru. Ja rodas neregulāra darbība, pārbaudiet diagnostikas gaismas diodes, lai identificētu kļūdu kodus. Šis vadības bloks ir saderīgs ar Nice 24V motoriem, piemēram, Moby, Toona un Robus sērijām (pirms uzstādīšanas pārbaudiet motora saderību).
