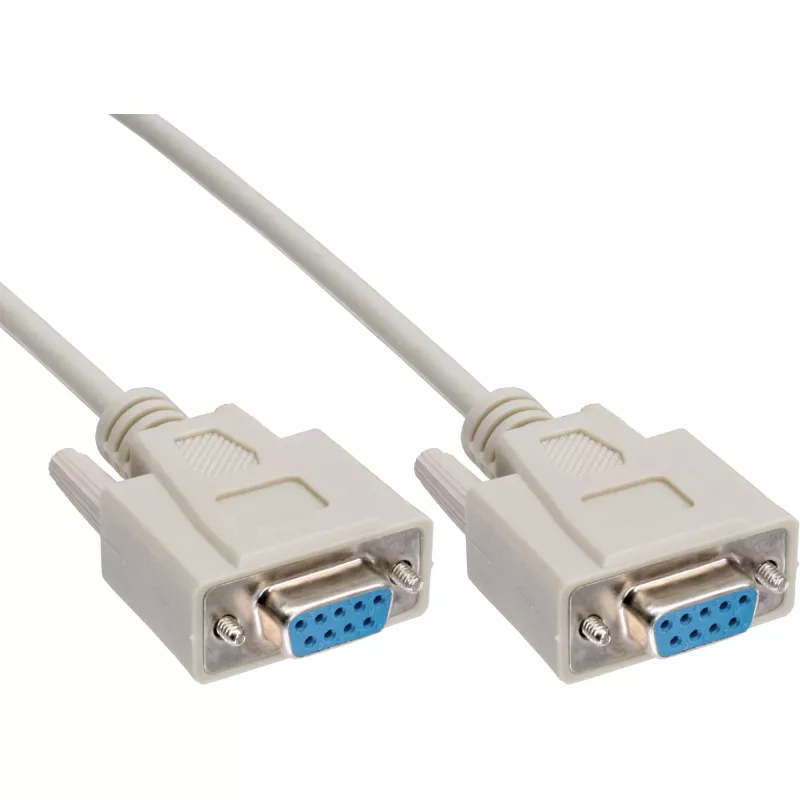

Null modema kabelis InLine 9 kontaktu (sieviešu–sieviešu) B-12225, 5 m

InLine Null modema kabelis B-12225 ir 5 m garš, 9 kontaktu sieviešu–sieviešu seriālais kabelis, kas paredzēts divu D-sub 9 RS-232 ierīču savienošanai, izmantojot krustoto (null modema) vadu izvietojumu. Tas nodrošina tiešu seriālo komunikāciju starp divām datu termināla iekārtām (DTE), nepieprasot modemu vai datu komunikācijas iekārtu (DCE). Kabelis ir paredzēts tādiem uzdevumiem kā datu pārsūtīšana, ierīču konfigurēšana, atkļūdošana un mantoto iekārtu savienošana, kas izmanto D-sub 9 seriālo saskarni.

Priekšrocības

B-12225 null modema kabelis nodrošina vienkāršu vadu savienojumu RS-232 seriālajai komunikācijai līdz 5 m attālumam, izvairoties no tīkla iestatīšanas vai starpnieku modemiem. Sieviešu–sieviešu D-sub 9 savienotāji ļauj tieši savienot divas ierīces ar 9 kontaktu pieslēgvietām. Krustotais vadu izvietojums nodrošina pareizu raidīšanas un uztveršanas signālu kartējumu vienādranga komunikācijai. Kabelis ir saderīgs ar standarta D-sub 9 seriālajām saskarnēm, kas parasti sastopamas rūpnieciskajos kontrolleros, instrumentācijā, maršrutētājos un vecākās skaitļošanas iekārtās.

Piemērots

• Datu pārsūtīšanai starp divām RS-232 D-sub 9 ierīcēm
• Ierīču konfigurēšanai un programmaparatūras atjauninājumiem caur seriālo konsoli
• Atkļūdošanai un seriālajai datu reģistrēšanai iegultajām sistēmām un rūpnieciskajām iekārtām
• Mantoto datoru, printeru, CNC kontrolleru vai instrumentācijas ar 9 kontaktu pieslēgvietām savienošanai

Galvenās specifikācijas

• Savienotāja tips: D-sub 9, sieviešu uz sieviešu
• Kabeļa garums: 5 m

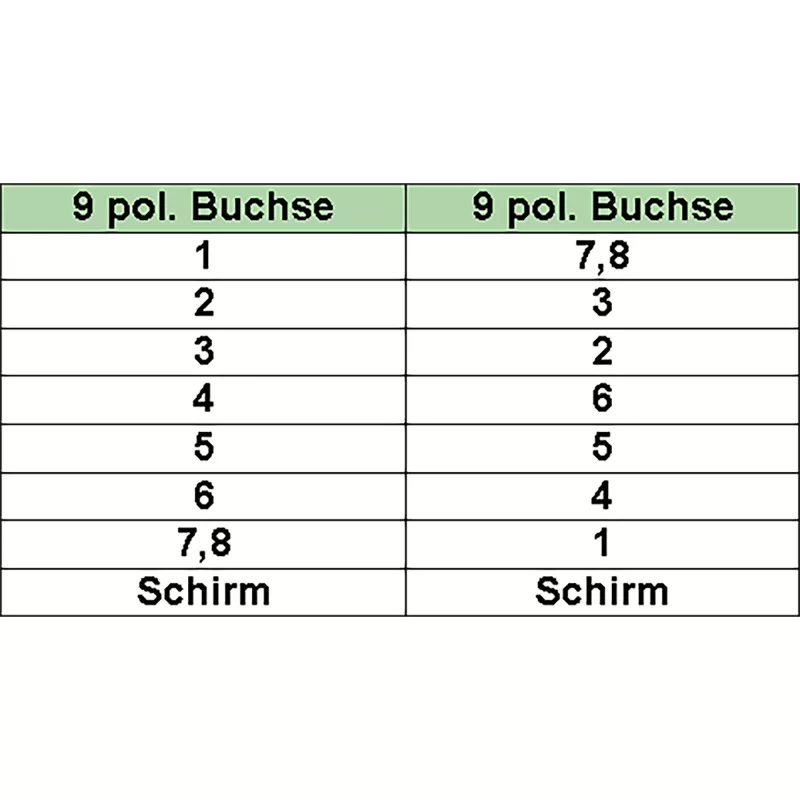

• Vadu izvietojums: krustots (null modems) RS-232 signālu kartējumam
• Signāla standarts: RS-232 seriālā komunikācija
• Paredzētā izmantošana: tiešs ierīces–ierīcei seriālais savienojums bez modema

Kā lietot

Atrodiet abas ierīces ar D-sub 9 sieviešu seriālajām pieslēgvietām, kurām nepieciešams tiešs seriālais savienojums. Izlīdziniet un droši piestipriniet sieviešu–sieviešu kabeli, izmantojot adapteri vai savienotāju pāreju tikai tad, ja tas ir nepieciešams konkrētajai ierīces konfigurācijai; parasti kabelis tiek tieši savienots ar ierīcēm, kurām ir vīrišķie D-sub 9 savienotāji. Pirms savienošanas pārliecinieties, ka abas ierīces ir izslēgtas vai atrodas drošā stāvoklī. Pēc pievienošanas ieslēdziet ierīces un konfigurējiet seriālā porta parametrus (baudu pārraides ātrumu, paritāti, datu bitus, stop bitu skaitu, plūsmas kontroli) abos galos uz vienādiem iestatījumiem, lai izveidotu komunikāciju. Izmantojiet piemērotu termināļa programmatūru vai ierīces specifiskus rīkus, lai sūtītu un saņemtu datus.

Ieteikumi

Lai nodrošinātu uzticamu RS-232 komunikāciju, iestatiet abās ierīcēs identiskus seriālos parametrus un izvairieties no kabeļa novietošanas tuvu spēcīgiem elektromagnētiskajiem traucējumu avotiem. Pārbaudiet kontaktu savienojuma saderību ar jūsu aprīkojumu un, ja nepieciešams, izmantojiet signāla zemējuma praksi, ko iesaka ierīču ražotāji, savienojot jutīgas vai rūpnieciskas sistēmas.
