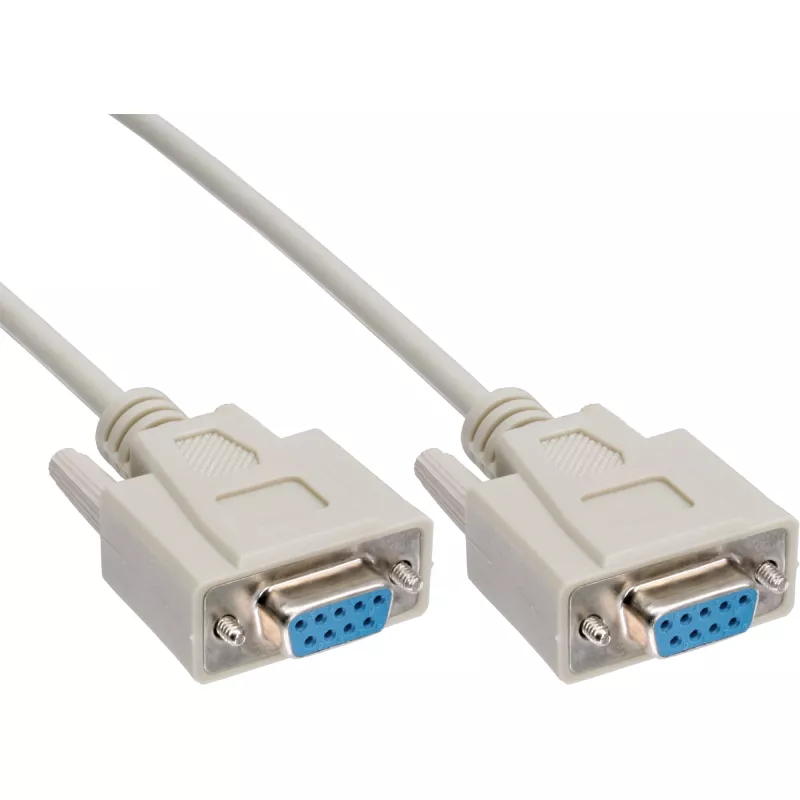

Seriālais nullmodema kabelis InLine B-12224, 9 kontaktu ligzda–ligzda, 3 m

InLine B-12224 ir 3 m garš nullmodema seriālais kabelis ar 9 kontaktu ligzdām abos galos, kas paredzēts tiešai RS-232 ierīču savstarpējai komunikācijai. Kabelis krusto raidīšanas un uztveršanas līnijas, ļaujot divām DTE ierīcēm apmainīties ar datiem bez modema vai cita starpnieka. Tas ir paredzēts konfigurēšanai, diagnostikai un zema ātruma datu pārraidei starp datoriem, rūpnieciskiem kontrolleriem, vecāka tipa perifērijas ierīcēm un seriālajām konsolēm.

Priekšrocības

Šis nullmodema kabelis nodrošina vienkāršu, uzticamu savienojumu RS-232 savienojumiem starp divām ierīcēm ar DB9 ligzdām. 3 m garums piedāvā elastību, lai savienotu aprīkojumu starp statīviem vai darba galdiem, vienlaikus saglabājot zemu signāla vājinājumu. Fiksētā krustojuma elektroinstalācija novērš nepieciešamību pārkonfigurēt portus vai izmantot adapterus, un standarta 9 kontaktu ligzdas nodrošina savietojamību ar plašu vecāka tipa un rūpnieciskās aparatūras klāstu.

Piemērots

• Divu datoru vai klēpjdatoru ar seriālajiem portiem savienošanai tiešai komunikācijai
• Rūpniecisko kontrolleru un PLC savienošanai konfigurēšanai un diagnostikai
• Saskarnei ar seriālajām konsolēm maršrutētājos, slēdžos un tīkla ierīcēs
• Vecāka tipa perifērijas ierīču, piemēram, seriālo printeru, modemu vai instrumentu, savienošanai
• Laboratorijas un darbnīcu vidēm, kur nepieciešama vienkārša RS-232 datu apmaiņa

Galvenās specifikācijas

• Kabeļa tips: nullmodema (krustojuma) seriālais kabelis
• Savienotāja tips: 9 kontaktu ligzda (DB9) abos galos
• Garums: 3 metri
• Signāla standarts: RS-232

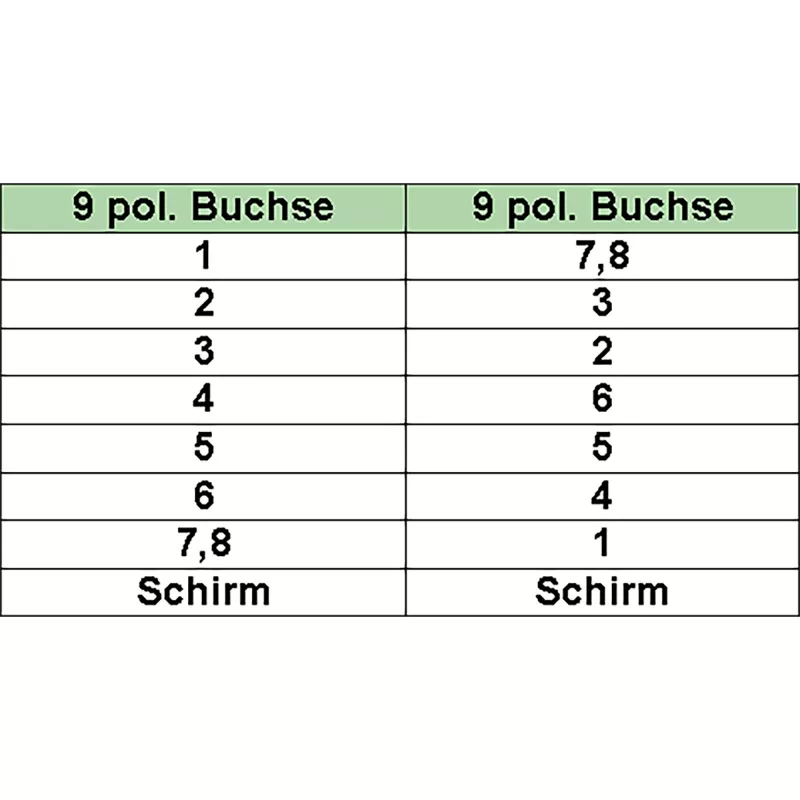

• Elektroinstalācija: raidīšanas un uztveršanas līnijas krustotas DTE–DTE komunikācijai
• Ekrāns: pīts vai folijas ekrāns (ražotāja standarta)

Kā lietot

Pievienojiet katru 9 kontaktu ligzdu atbilstošajam seriālajam portam ar tapām abās ierīcēs, kuras vēlaties savienot. Pārliecinieties, ka abas ierīces ir izslēgtas vai to seriālie porti ir neaktīvi savienošanas laikā, lai izvairītos no neparedzētiem signāliem. Pirms datu apmaiņas konfigurējiet seriālo portu parametrus (pārraides ātrumu, paritāti, datu bitus, stop bitus un plūsmas kontroli) abās ierīcēs, lai tie sakristu. Izmantojiet termināļa programmatūru vai ierīcei specifiskus konfigurācijas rīkus, lai veiktu diagnostiku, pārsūtītu datus vai pielāgotu iestatījumus RS-232 savienojumā.

Ieteikumi

Novietojiet kabeli tālāk no spēcīgiem elektriskiem traucējumu avotiem, piemēram, lieliem motoriem vai tīkla transformatoriem, lai samazinātu troksni. Ilgtermiņa instalācijām rūpnieciskos apstākļos pārbaudiet savienotāju fiksāciju un apsveriet spriedzes samazināšanas elementus, lai izvairītos no mehāniska sprieguma. Ja nepieciešami lielāki datu pārraides ātrumi vai garāki attālumi, izvērtējiet alternatīvas saskarnes vai signāla retranslatorus.
