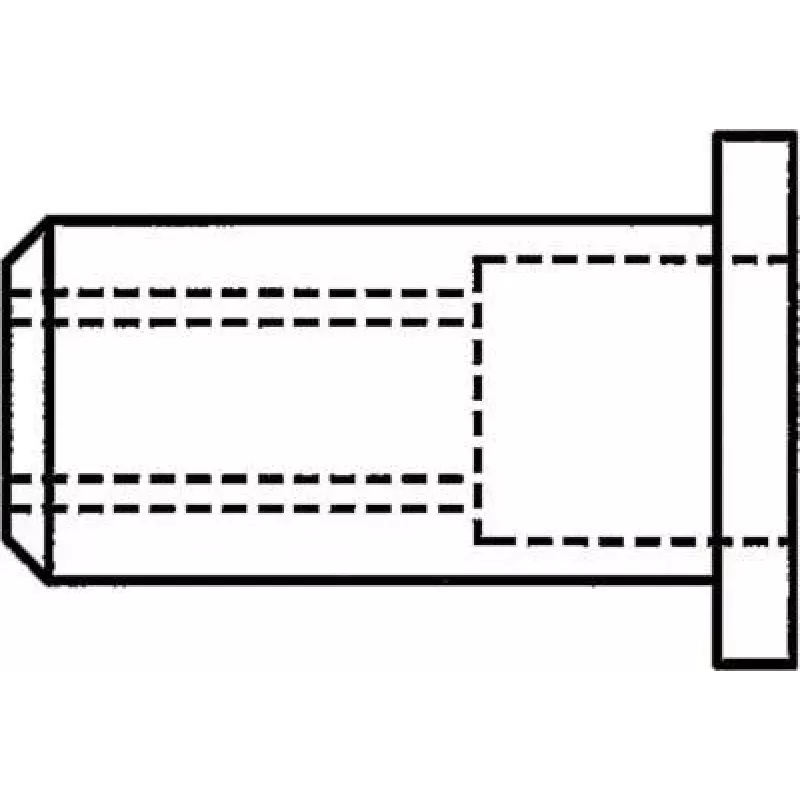

Nutsert / Blind Rivet Nut GESIPA M5 7×11.5 mm for 0.25–3 mm, plakans round head

GESIPA Nutsert / Blind Rivet Nut M5 ar 7×11,5 mm korpusu un plakanu apaļu galvu izveido pastāvīgu iekšējo M5 vītni plānos materiālos, kur piekļuve ir iespējama tikai no vienas puses. Ieliktnis ir piemērots loksnes biezumam no 0,25 mm līdz 3 mm un ir paredzēts lietošanai ar standarta aklo ieliktņu uzstādīšanas instrumentiem. To izmanto gadījumos, kad nepieciešams uzticams, slodzes izturīgs vītņots savienojums metālapstrādē, automobiļu nozarē, HVAC un vispārējā montāžā.

Priekšrocības

Aklais kniedes ieliktnis ar plakanu apaļu galvu sadala slodzi pa montāžas virsmu un samazina izvilkšanas risku plānās loksnēs. Tā 7×11,5 mm korpuss nodrošina stabilu enkurojumu un vienmērīgu sabrukšanas uzvedību uzstādīšanas laikā, tādējādi veidojot uzticamu M5 iekšējo vītni. Produkts atbalsta vienpusēju uzstādīšanu, vienkāršojot montāžu slēgtās vai grūti pieejamās vietās un samazinot nepieciešamību pēc metināšanas vai vītņu griešanas operācijām.

Piemērots

Galvenās specifikācijas

Lietošanas instrukcija

Izurbiet caurumu, kas atbilst kniedes ieliktņa korpusa izmēriem, sagatavē, nodrošinot pareizu cauruma izmēru un malu apstrādi. Ievietojiet aklo kniedes ieliktni caurumā ar plakano apaļo galvu līdzeni pret loksnes virsmu. Izmantojiet saderīgu aklo kniedes ieliktņu uzstādīšanas instrumentu (rokas vai pneimatisko), kas konfigurēts M5 kniedes ieliktņiem, lai pavilktu un noformētu aklo pusi, līdz kniedes ieliktnis ir droši deformēts un enkurots. Noņemiet instrumentu un pārbaudiet, vai M5 iekšējā vītne ir pareizi izveidota un galva atrodas līdzeni pret materiālu.

Ieteikumi

Lai iegūtu vislabākos rezultātus, izvēlieties urbi, kura izmērs ir ieteicams 7×11,5 mm kniedes ieliktņa korpusam, un pārbaudiet materiāla cietību; izmantojiet uzstādīšanas instrumentu, kas kalibrēts M5 kniedes ieliktņiem, lai nodrošinātu vienmērīgu iestatīšanas spēku. Pirms griezes momenta pielietošanas stiprinājumiem pārbaudiet uzstādītos kniedes ieliktņus, vai tie ir pareizi deformēti un vītne nav bojāta. Izvairieties no pārmērīgas skrūvju pievilkšanas, lai neizdemolētu M5 vītni plānās loksnēs.
