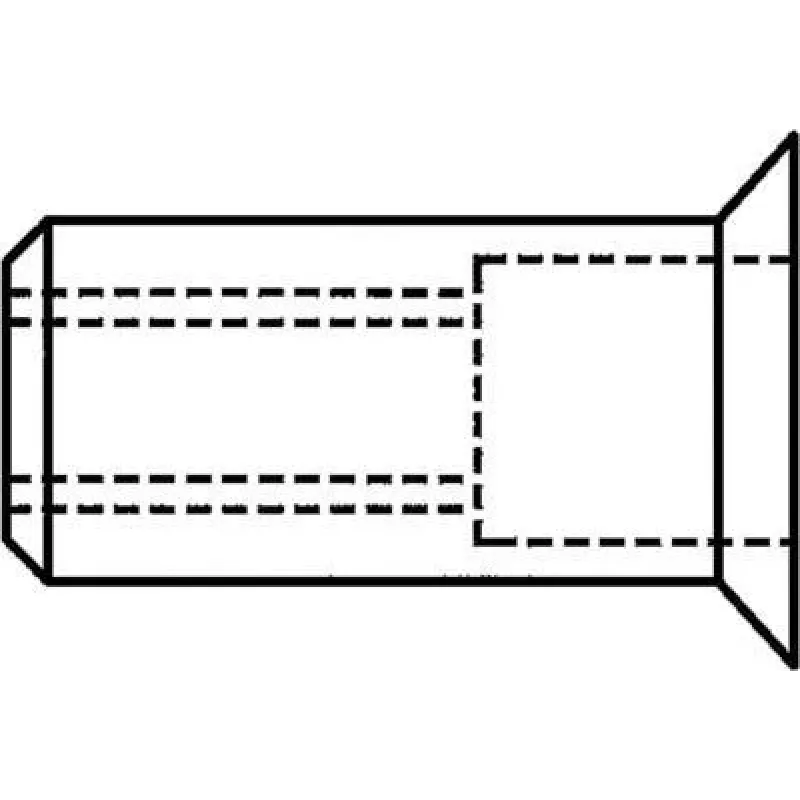

Žalūziju kniedes uzmava GESIPA M8, 11 × 18,5 mm, paneļiem 1,5–4,5 mm, 90° padziļināta galva

GESIPA žalūziju kniedes uzmava M8 ar 90° padziļinātu galvu, kopējie izmēri 11 × 18,5 mm, ir paredzēta pastāvīgas iekšējās M8 vītnes izveidei plānos vai grūti pieejamos materiālos. Piemērota lokšņu biezumam no 1,5 līdz 4,5 mm, šī žalūziju kniedes uzmava nodrošina stiprinājumu vietās, kur metināšana vai vītnes griešana ir nepiemērota, un tās padziļinātā galva garantē vienā līmenī iegremdētu apdari un vienmērīgu slodzes sadalījumu uz paneļa virsmas.

Priekšrocības

90° padziļinātā galva nodrošina vienā līmenī iegremdētu novietojumu, kas samazina izvirzījumu un novērš traucējumus blakus esošajām sastāvdaļām. Savietojamība ar 1,5–4,5 mm paneļiem piedāvā elastību dažādos lokšņu metāla un korpusu pielietojumos. Aklā uzstādīšanas metode ļauj veikt stiprinājumu no vienas sagataves puses, padarot to piemērotu vietām ar ierobežotu piekļuvi. Konstrukcija rada stipru, vibrācijas izturīgu M8 vītni, kas atbalsta konstrukciju stiprinājumu un remonta uzdevumus.

Piemērots

Galvenās specifikācijas

Kā lietot

Izurbiet vai sagatavojiet pareizu padziļinātu urbumu panelī saskaņā ar norādītajiem kopējiem izmēriem. Ievietojiet žalūziju kniedes uzmavu no pieejamās puses un izmantojiet piemērotu žalūziju kniedes uzmavu instrumentu, lai iestiprinātu kniedes uzmavu, līdz kāts deformējas un saspiežas pret materiāla aizmugurējo pusi, veidojot pastāvīgu iekšējo M8 vītni. Pēc uzstādīšanas piestipriniet atbilstošo M8 skrūvi vai bultskrūvi, lai saliktu sastāvdaļas. Pārbaudiet, vai galva atrodas vienā līmenī padziļinātajā virsmā un vai uzstādītā uzmava nodrošina drošu savienojumu.

Ieteikumi

Nodrošiniet, lai urbuma diametrs un padziļinājuma ģeometrija atbilst kniedes uzmavas izmēriem, lai panāktu vienā līmenī iegremdētu novietojumu. Izmantojiet kniedes uzmavu instrumentu, kas ir saderīgs ar M8 kniedes uzmavām, un izvēlieties piemērotus griezes momentus savienojošajam stiprinājumam, lai izvairītos no plānu paneļu pārslogošanas. Kritiskiem konstrukciju pielietojumiem pārbaudiet materiālu saderību un veiciet testa uzstādīšanu, lai apstiprinātu slodzes sadalījumu un vītnes iesaisti.
