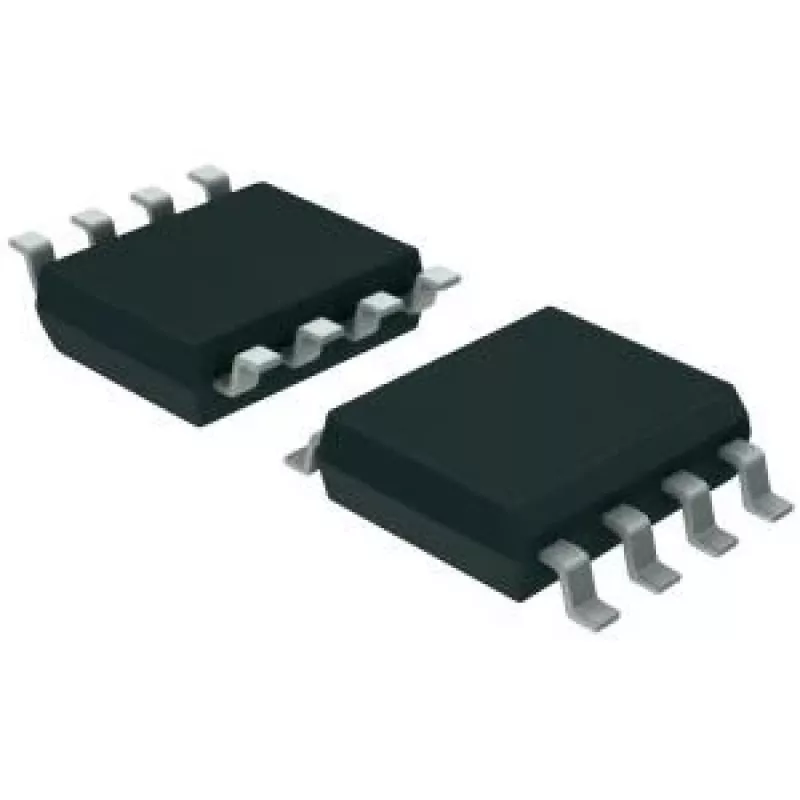

Operacionālais/diferenciālais pastiprinātājs Texas Instruments INA145UA SOIC-8 korpusā

Texas Instruments INA145UA ir lineāra integrētā shēma, kas darbojas kā operacionālais un diferenciālais pastiprinātājs SOIC-8 korpusā. Tā ir izstrādāta precīzai diferenciālo signālu pastiprināšanai un analogo signālu apstrādei lietojumos, kur nepieciešams stabils pastiprinājums un precīza ieejas signālu apstrāde. Ierīce ietver diferenciālā pastiprinātāja topoloģiju, kas piemērota sensoru saskarnēm, mērinstrumentiem un datu ieguves priekšposmiem, kur svarīga ir mazu diferenciālo signālu pārveidošana un kopējā režīma spriegumu slāpēšana.

Priekšrocības

INA145UA nodrošina precīzu diferenciālo pastiprināšanu ar paredzamu uzvedību tipiskos darbības apstākļos. Tās SOIC-8 virsmas montāžas korpuss nodrošina kompaktu vietu uz iespiedshēmas plates, vienlaikus saglabājot termisko veiktspēju, kas piemērota standarta rūpnieciskiem un komerciāliem lietojumiem. Pastiprinātāja arhitektūra atbalsta precīzu diferenciālo ieeju apstrādi un palīdz samazināt kopējā režīma signālu ietekmi, vienkāršojot sensoru un mērījumu shēmu priekšposma projektēšanu.

Piemērots

• Sensoru signālu kondicionēšana (tenzometri, tiltu sensori, termopāri ar diferenciālajiem pakāpēm)
• Instrumentālie pastiprinātāji un medicīnisku vai laboratorijas mērījumu priekšposmi
• Datu ieguve un ADC ieejas buferizācija ar diferenciāliem avotiem
• Precīza starpības mērīšana un zema līmeņa signālu pastiprināšana

Galvenās specifikācijas

• Funkcija: operacionālais un diferenciālais pastiprinātājs precīzai analogo signālu apstrādei
• Korpusa tips: SOIC-8 virsmas montāžas korpuss, piemērots PCB montāžai
• Topoloģija: diferenciālā ieejas arhitektūra kopējā režīma spriegumu slāpēšanai
• Lietošanas joma: sensoru saskarnes, mērinstrumenti, datu ieguves priekšposmi
• Tipisks lietojums: diferenciālā pastiprinājuma pakāpes un ieejas kondicionēšana ADC un mērīšanas sistēmām

Kā lietot

Integrējiet INA145UA analogajā priekšposmā uz PCB, ievērojot ieteicamo izkārtojuma praksi diferenciālajiem pastiprinātājiem: novietojiet aptveres kondensatorus tuvu barošanas spailēm, maršrutējiet diferenciālo ieeju vadus kā saskaņotus pārus un turiet trokšņainos ciparu vadus tālāk no pastiprinātāja un ieejām. Konfigurējiet ārējos rezistorus un jebkuru nepieciešamo nobīdes vai pastiprinājuma tīklu saskaņā ar shēmas projektu, lai sasniegtu vēlamo pastiprinājumu un kopējā režīma slāpēšanu. Pārbaudiet barošanas spriegumu un ieejas kopējā režīma diapazonu sistēmā, lai nodrošinātu pareizu lineāru darbību.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, izmantojiet maztroksnīgus, precīzus rezistorus, iestatot pastiprinājumu, nodrošiniet pietiekamu atsaisti barošanas līnijās un nodrošiniet simetrisku diferenciālo ieeju maršrutēšanu. Mērīšanas sistēmās novietojiet INA145UA tuvu sensoram vai avotam, lai samazinātu traucējumus un saglabātu signāla integritāti.
