Optiskā raiduztvērēja modulis ALLNET ALL4755

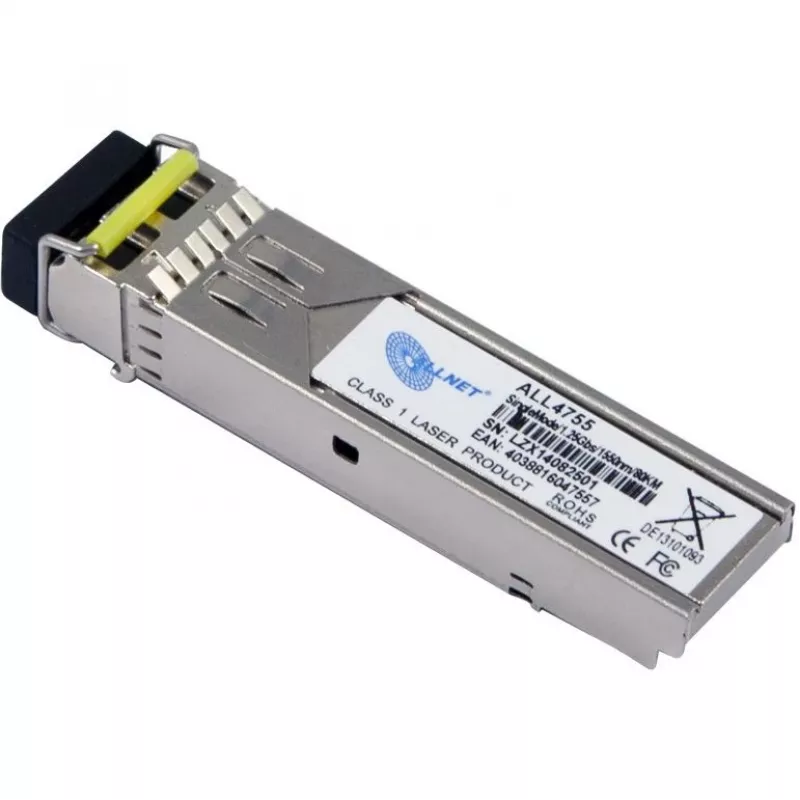

ALLNET ALL4755 ir mini-GBIC optiskās šķiedras raiduztvērēja modulis, kas paredzēts vienkanāla optiskajiem savienojumiem. Tas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s un darbojas pie viļņa garuma 1550 nm. Modulis ir kompakts un viegls (35 g) ar sudraba krāsas korpusu, un tam nepieciešams maksimālais barošanas spriegums 3,3 V ar tipisko jaudas patēriņu 1 W. ALL4755 atbilst IEC-60825 drošības standartam optiskajām sastāvdaļām un ir paredzēts integrēšanai tīkla iekārtās, kas pieņem mini-GBIC formas faktora raiduztvērējus.

Priekšrocības

ALLNET ALL4755 nodrošina standartizētu mini-GBIC saskarni, lai panāktu vienkāršu savietojamību ar slēdžiem un maršrutētājiem, kas pieņem SFP veida moduļus. Tā atbalsts 1250 Mbit/s pārraides ātrumam un 1550 nm optiskajam viļņa garumam padara to piemērotu tipiskiem optiskās šķiedras savienojumiem, kuros nepieciešama šī specifikācija. Mazais svars un kompaktie izmēri atvieglo apstrādi un uzstādīšanu, savukārt 3,3 V barošana un 1 W tipiskais jaudas patēriņš ļauj integrēt sistēmās ar parastiem raiduztvērēja jaudas budžetiem. IEC-60825 atbilstība nodrošina, ka modulis ievēro atzītus optiskās drošības kritērijus.

Piemērots

• Vienkanāla optiskās šķiedras savienojumiem, izmantojot mini-GBIC/SFP saskarnes
• Tīkla slēdžiem un maršrutētājiem, kas pieņem karstās nomaiņas raiduztvērējus
• Optiskās šķiedras punktu-punktu savienojumiem, kam nepieciešams 1550 nm viļņa garums
• Vidēm, kurās dod priekšroku mazjaudas, kompaktiem raiduztvērējiem

Galvenās specifikācijas

• Saskarnes veids: mini-GBIC
• Maksimālais datu pārraides ātrums: 1250 Mbit/s
• Optiskais viļņa garums: 1550 nm
• Tipiskais jaudas patēriņš: 1 W
• Maksimālais barošanas spriegums: 3,3 V
• Produkta krāsa: Sudraba
• Svars: 0,035 kg
• Drošības standarts: atbilst IEC-60825

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka resursiekārta atbalsta mini-GBIC/SFP moduļus un tīkla savienojuma specifikācijas atbilst 1250 Mbit/s un 1550 nm viļņa garuma prasībām. Kad resursiekārta ir izslēgta vai ievērojot iekārtas karstās nomaiņas norādījumus, ievietojiet ALLNET ALL4755 SFP slotā, līdz tas droši nofiksējas. Pievienojiet atbilstošo optiskās šķiedras kabeli ar saderīgiem savienotājiem, pārbaudiet savienojuma aktivitāti, izmantojot resursiekārtas indikatorus vai pārvaldības saskarni, un uzraugiet sagaidāmos signāla līmeņus. Sekojiet resursiekārtas ražotāja norādījumiem par karsto ievietošanu un izņemšanu, ja to veic ieslēgtā stāvoklī.

Ieteikumi

Izmantojiet tīrus, nebojātus optiskās šķiedras savienotājus un ievērojiet standarta šķiedras apstrādes procedūras, lai izvairītos no piesārņojuma. Pārbaudiet savietojamību ar paredzēto slēdzi vai maršrutētāju un pārliecinieties, ka savienojuma budžets un viļņa garums ir piemēroti optiskās šķiedras posmam jūsu instalācijā.
