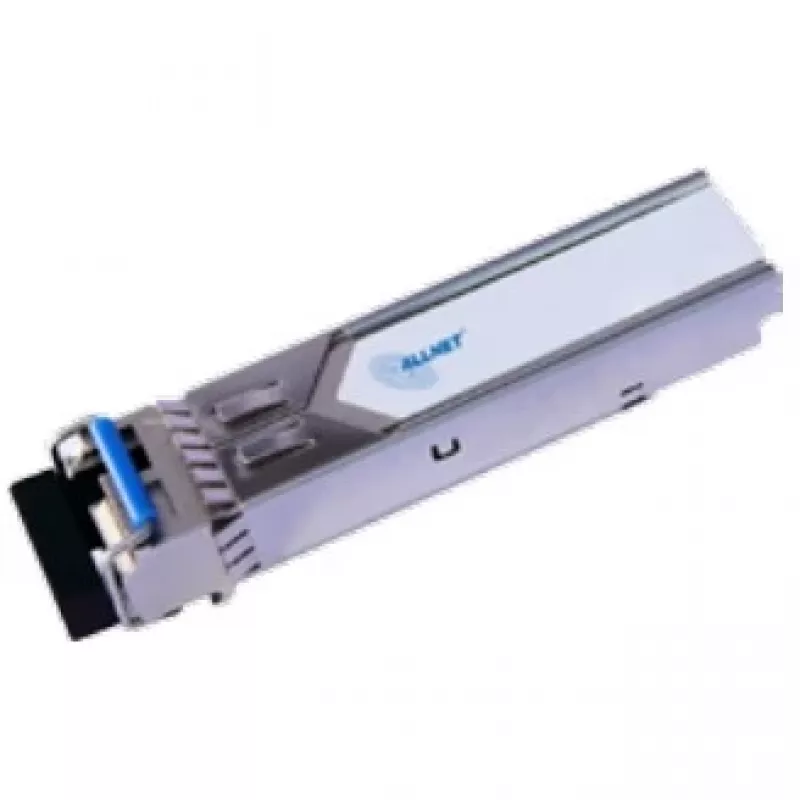

Optiskās šķiedras raiduztvērēja modulis ALLNET ALL4761

ALLNET ALL4761 ir SFP optiskās šķiedras raiduztvērēja modulis vienmoda šķiedras savienojumiem, kas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s un pārraides attālumu līdz 20 km. Modulis darbojas viļņa garumā 1490 nm, aizsardzībai izmanto metāla korpusu un ir saderīgs ar Small Form Factor Pluggable (SFP) Multi-Sourcing Agreement (MSA). Tam nepieciešams barošanas spriegums 3,3 V ar tipisko enerģijas patēriņu aptuveni 1,2 W, un tas ietver raidītāja un uztvērēja sekcijas, tostarp lāzera draiveri, PIN fotodiodi un vadības elektroniku.

Priekšrocības

ALLNET ALL4761 nodrošina kompaktu SFP formas faktoru, kas piemērots karstās pieslēgšanas tīkla instalācijām, un atbilst SFP MSA saderībai plašai sadarbspējai. Tā metāla korpuss uzlabo mehānisko izturību un termisko veiktspēju, savukārt norādītais 1490 nm viļņa garums un vienmoda dizains nodrošina uzticamus liela attāluma savienojumus līdz 20 km. Zems tipiskais enerģijas patēriņš palīdz samazināt darbības jaudu plauktā montējamās iekārtās.

Piemērots

• Vienmoda šķiedras augšupsaites uzņēmumu un operatoru tīklos
• Piekļuves un metro šķiedras savienojumi līdz 20 km
• Tīkla slēdži, maršrutētāji un multivides pārveidotāji ar SFP portiem

Galvenās specifikācijas

• Saskarnes veids: SFP
• Maksimālais datu pārraides ātrums: 1250 Mbit/s
• Viļņa garums: 1490 nm
• Maksimālais pārraides attālums: līdz 20 km
• Barošanas spriegums: 3,3 V
• Tipiskais enerģijas patēriņš: 1,2 W
• Produkta krāsa / korpuss: Sudraba / metāls
• MSA saderība: Small Form Factor Pluggable (SFP) MSA

Lietošana

Ievietojiet ALLNET ALL4761 pieejamā SFP slotā saderīgā slēdzī, maršrutētājā vai multivides pārveidotājā, kamēr resursdatora ierīce ir ieslēgta saskaņā ar pārdevēja norādījumiem par karsto pieslēgšanu. Pievienojiet vienmoda šķiedras kabeli ar atbilstošiem savienotājiem (kas atbilst raiduztvērēja portam) un pārbaudiet savienojuma statusu, izmantojot resursdatora ierīces gaismas diodes vai pārvaldības saskarni. Pārliecinieties, ka resursdatora ierīce ir konfigurēta pareizam datu pārraides ātrumam un viļņa garumam, ja tas ir piemērojams.

Ieteikumi

Izmantojiet rūpnīcā terminētu vienmoda šķiedru ar pareiziem savienotāju tipiem, uzturiet šķiedru galus tīrus, lai izvairītos no signāla zuduma, un, rīkojoties ar moduli, ievērojiet ESD piesardzības pasākumus. Apstipriniet saderību ar tīkla aprīkojuma SFP moduļu sarakstu un programmaparatūru uzticamai darbībai.
