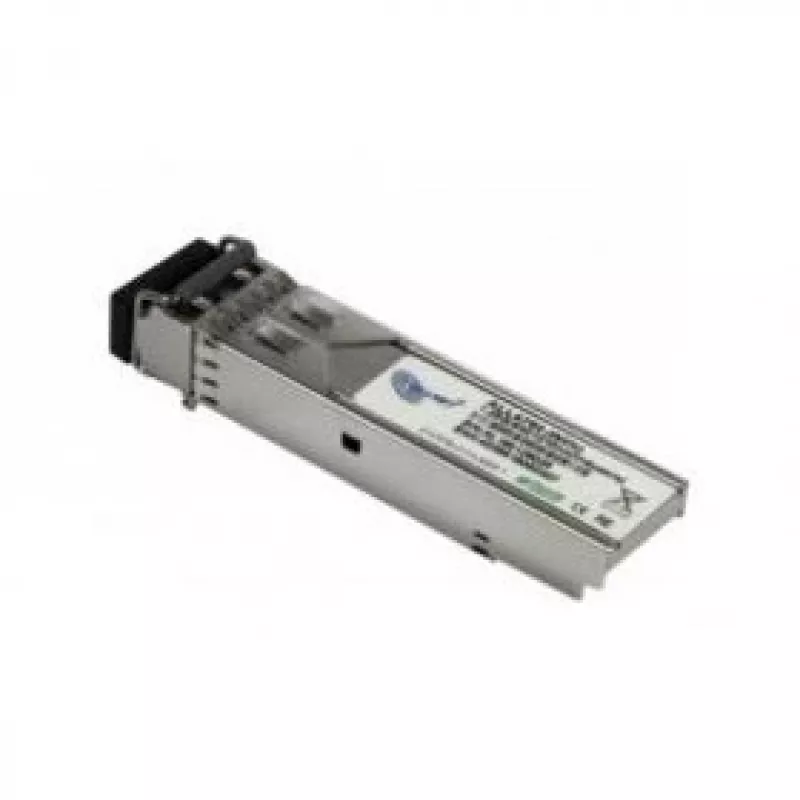

Šķiedru optikas raiduztvērēja modulis ALLNET ALL4750-INDU

ALLNET ALL4750-INDU ir sudraba krāsas SFP šķiedru optikas raiduztvērēja modulis, kas atbalsta datu pārraides ātrumu līdz 1000 Mbit/s un darbojas ar 850 nm viļņa garumu. Paredzēts ievietošanai standarta SFP slotos, tas nodrošina optisko savienojamību pa daudzmodu šķiedru, izmantojot LC savienotāju, un ir piemērots Ethernet, telekomunikāciju un Fibre Channel lietojumiem, kam nepieciešami īsa attāluma optiskie savienojumi.

Priekšrocības

Šis SFP modulis ietver 850 nm VCSEL lāzeru un PIN fotodetektoru kompaktā SFP iepakojumā ar LC savienotāju, piedāvājot pārraides attālumus līdz 550 m pa 50/125 µm daudzmodu šķiedru. Tam nepieciešams viens +3,3 V barošanas avots, tas nodrošina ar LVPECL saderīgu datu I/O, un tam ir zema EMI konstrukcija un uzlabota ESD aizsardzība. Modulis atbilst lāzera drošības standartam IEC-60825 un RoHS prasībām.

Piemērots

• Īsa attāluma Ethernet savienojumiem (līdz 1 Gbit/s)
• Telekomunikāciju iekārtām, kam nepieciešama daudzmodu šķiedru savienojamība
• Fibre Channel savienojumiem pa daudzmodu šķiedru

Galvenās specifikācijas

• Saskarne: SFP ar LC savienotāju
• Viļņa garums: 850 nm (VCSEL)
• Maksimālais datu pārraides ātrums: 1000 Mbit/s
• Maksimālais sasniedzamība: līdz 550 m pa 50/125 µm MMF
• Barošanas avots: +3,3 V viens avots
• Datu I/O: saderīgs ar LVPECL
• Drošība un atbilstība: IEC-60825 lāzera drošība, saderīgs ar RoHS

Kā lietot

Ievietojiet ALLNET ALL4750-INDU saderīgā slēdža, raiduztvērēja korpusa vai multivides pārveidotāja SFP slotā, pārliecinoties, ka LC optiskais savienotājs ir pareizi savienots ar daudzmodu šķiedru savienotājkabeli. Barojiet resursdatora ierīci ar standarta +3,3 V barošanu caur SFP slotu. Konfigurējiet resursdatora tīkla iekārtu 1 Gbit/s darbībai un pārbaudiet savienojuma statusu, izmantojot ierīces LED indikatorus vai pārvaldības saskarni. Optimālai veiktspējai pārliecinieties, ka šķiedras tips ir 50/125 µm MMF un savienotāji ir tīri un nebojāti.

Ieteikumi

Izmantojiet ar standarta 50/125 µm daudzmodu šķiedru un LC savienotājiem; pirms savienošanas notīriet savienotājus, nepārsniedziet norādīto maksimālo sasniedzamību 550 m un ievērojiet IEC-60825 drošības praksi, rīkojoties ar optiskajiem raiduztvērējiem.
