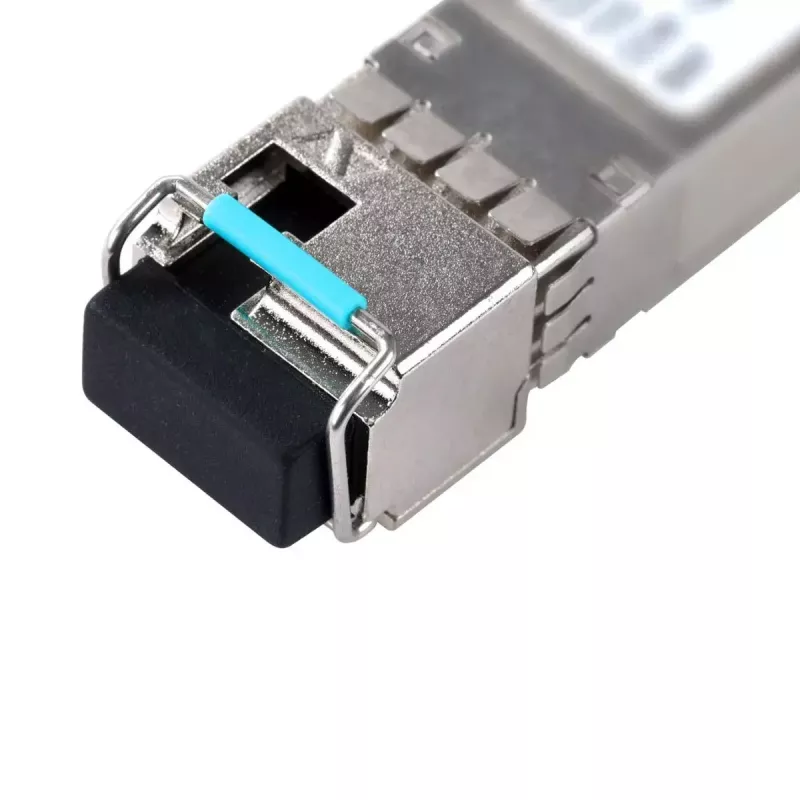

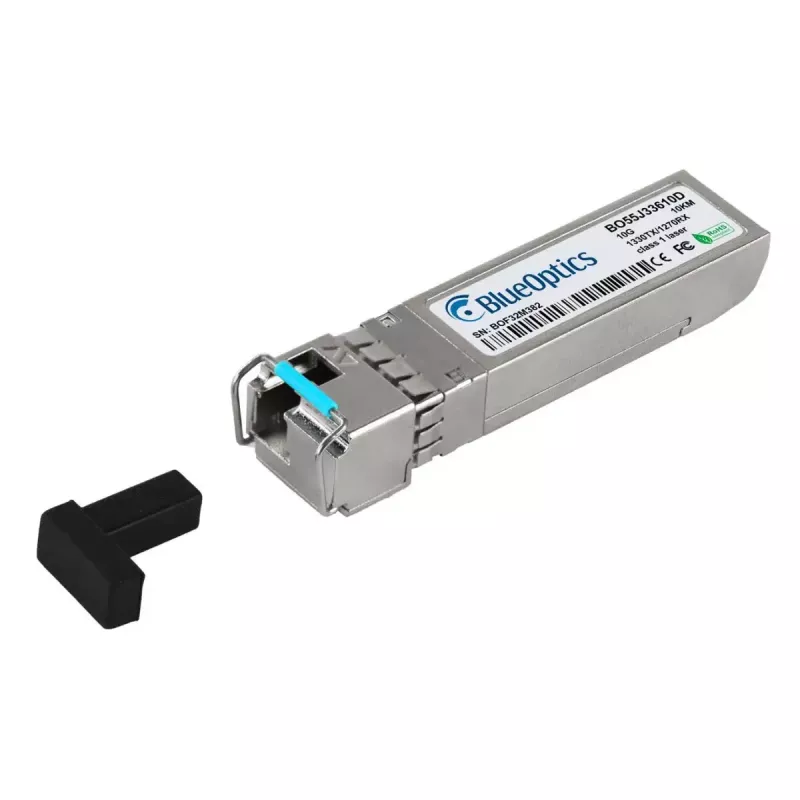

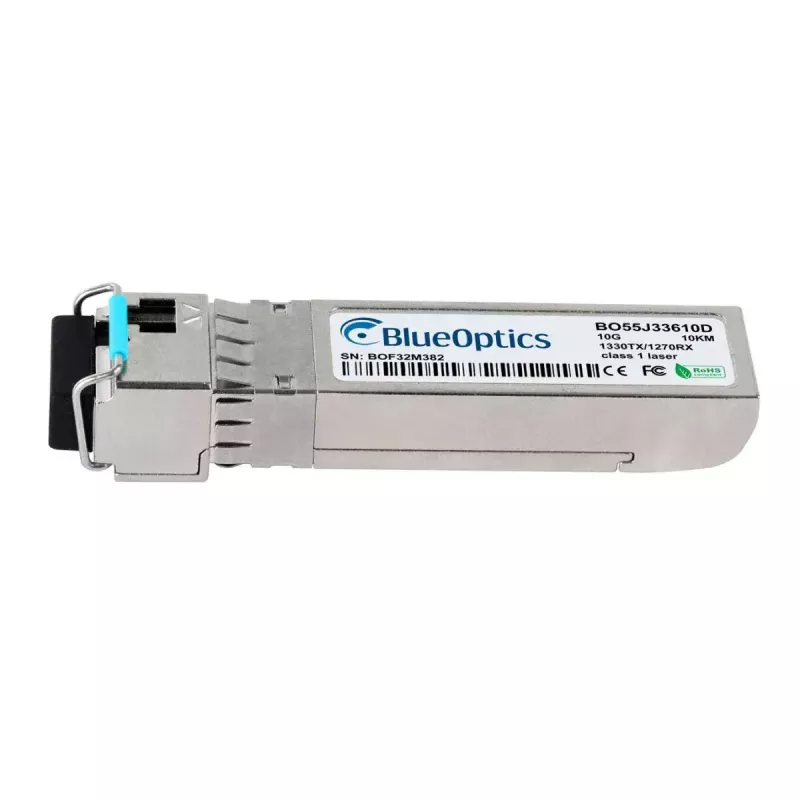

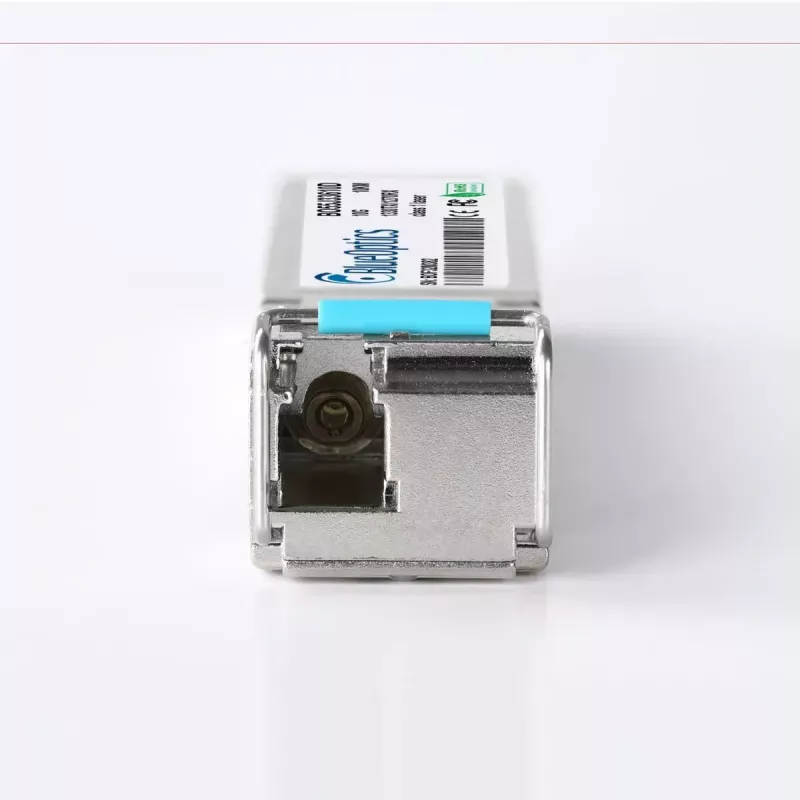

Optiskā raiduztvērēja modulis BlueOptics 740-096088-BO SFP+ 10000m

BlueOptics 740-096088-BO SFP+ 10000m optiskā raiduztvērēja modulis ir vienmoda 10GBASE-BX-D saderīgs SFP+, kas paredzēts optiskiem savienojumiem līdz 10 kilometriem. Ievietots alumīnija korpusā un sver 20 gramus, modulis izmanto LC simpleksa savienotāju un realizē atšķirīgus raidīšanas (1270 nm) un uztveršanas (1330 nm) viļņu garumus divvirzienu pārraidei pa vienu šķiedru. Modulis atbilst MSA formas faktora un optiskā interfeisa standartiem un atbalsta izplatītus ātrdarbīgus protokolus, piemēram, Ethernet un Fibre Channel over Ethernet.

Priekšrocības

Modulis nodrošina kompaktu, MSA saderīgu SFP+ risinājumu, kas ievietojams standarta raiduztvērēju vietās un ir saderīgs ar iekārtām, kas atbalsta atbilstošo Juniper 10GBASE-BX-D specifikāciju. Vieglais alumīnija korpuss piedāvā mehānisku izturību un siltuma izkliedi, vienlaikus saglabājot moduļa kompaktumu. Izgatavots, izmantojot kvalitatīvus optiskos lāzerus un IC komponentes, tas atbalsta digitālo diagnostiku (DDM/DOM) reāllaika uzraudzībai – barošanas spriegumu, nobīdes strāvu, raidīto un uztverto optisko jaudu un temperatūru, ja viesiekārta nodrošina šo funkcionalitāti.

Piemērots

• 10 Gbps vienmoda optisko šķiedru savienojumiem līdz 10 km
• Tīkla komutatoriem un maršrutētājiem, kas pieņem MSA saderīgus SFP+ 10GBASE-BX-D moduļus
• Datu centru augšupsaitēm un starpstatņu savienojumiem, izmantojot LC simpleksa savienotājus
• Fibre Channel over Ethernet un citām ātrdarbīgām optiskām lietojumprogrammām

Galvenās specifikācijas

• Formas faktors: SFP+
• Optiskais tips: vienmoda optiskā šķiedra (SMF)
• Viļņu garumi: TX 1270 nm / RX 1330 nm
• Savienotājs: LC simplekss
• Maks. savienojuma attālums: līdz 10 km
• Atbalstītais datu pārraides ātrums: 10 Gbps
• Korpusa materiāls: alumīnijs
• Svars: 0,02 kg

Lietošana

Uzstādiet BlueOptics SFP+ raiduztvērēju saderīgā SFP+ slotā, ievērojot viesiekārtas ražotāja ieteikumus par hot-swap un apiešanos. Pievienojiet LC simpleksa vienmoda optiskās šķiedras savienotājkabeli, kas atbilst moduļa divvirzienu viļņu garumiem (viena šķiedra TX/RX, izmantojot BX-D shēmu), un pārliecinieties par pareizu polaritāti un savienojamību. Pārbaudiet savienojuma statusu viesiekārtā; ja pieejams, iespējojiet vai nolasiet DDM/DOM uzraudzību caur iekārtas pārvaldības saskarni, lai novērotu optisko jaudu, temperatūru un citus diagnostikas parametrus.

Ieteikumi

Uzticamai darbībai izmantojiet vienmoda optisko šķiedru savienotājkabeļus un saderīgus LC savienotājus, kas paredzēti 10 Gbps, pārliecinieties, ka viesiekārta atbalsta 10GBASE-BX-D moduļus un DDM/DOM, ja nepieciešama diagnostika, un izvairieties no pārmērīgas liekšanas vai savienotāju piesārņojuma. Ievērojiet elektrostatiskās izlādes piesardzības pasākumus, rīkojoties ar raiduztvērēju.
