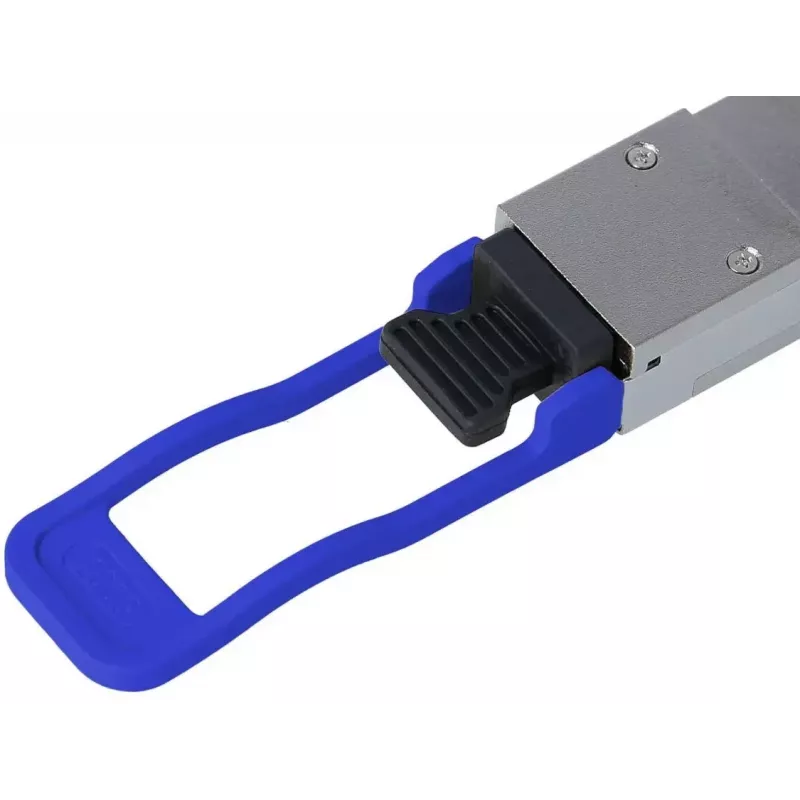

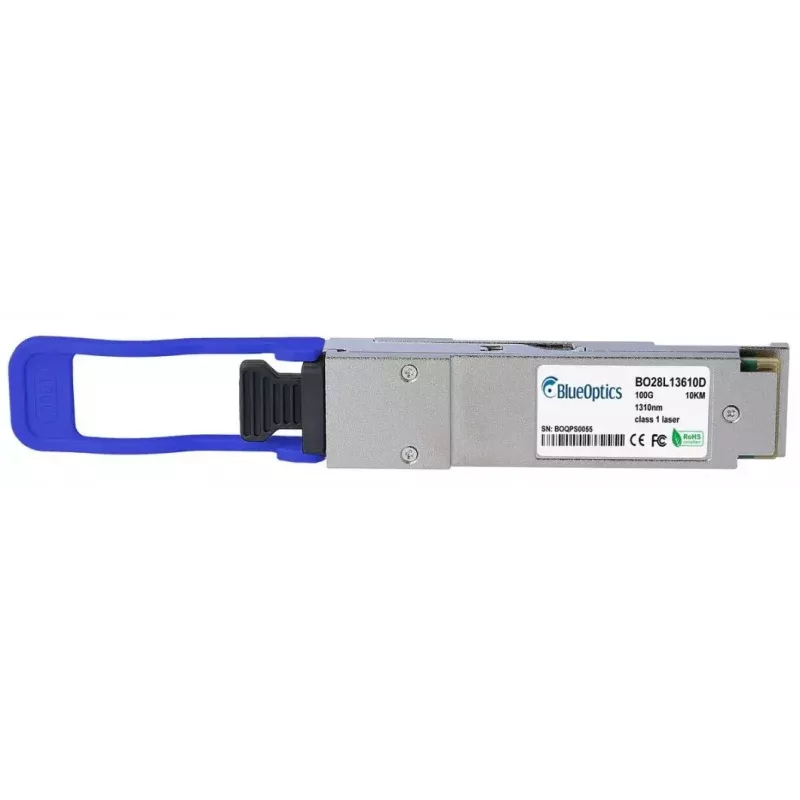

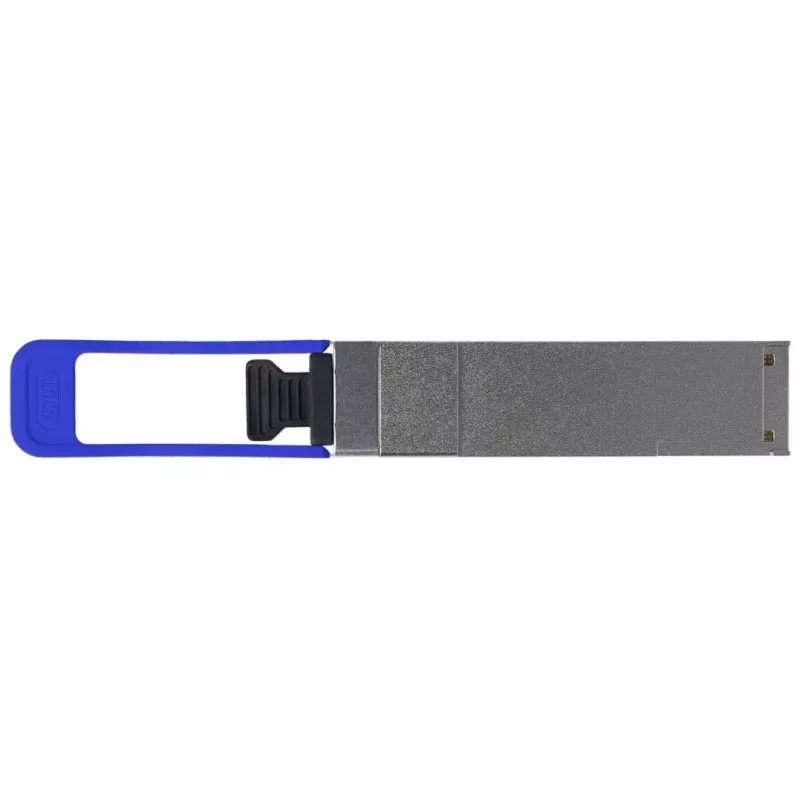

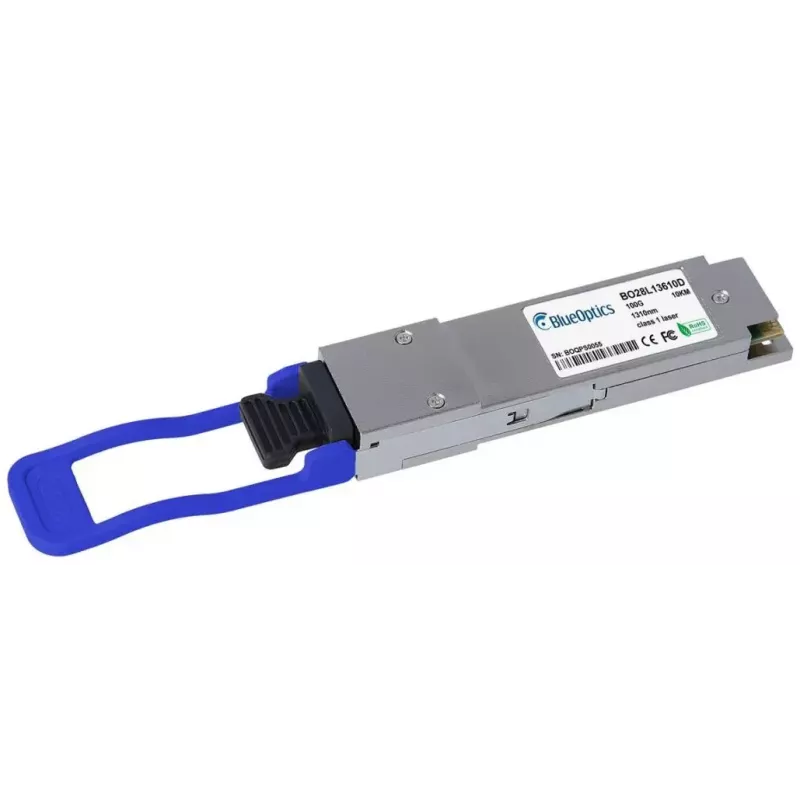

Optiskā raiduztvērēja modulis BlueOptics AT-QSFP28-LR4-BO 1000000 Mbit/s

BlueOptics AT-QSFP28-LR4-BO optiskā raiduztvērēja modulis ir paredzēts ātrdarbīgiem vienmoda optiskās šķiedras savienojumiem ar QSFP28 interfeisu. Tas nodrošina datu pārraides ātrumu līdz 1 000 000 Mbit/s un LC Duplex savienojamību vienlaicīgai raidīšanai un uztveršanai. Modulim ir alumīnija korpuss, un tas sver aptuveni 40 g, tādējādi to var uzstādīt saderīgā tīkla aprīkojumā, kas pieņem QSFP28 raiduztvērējus.

Priekšrocības

Šis QSFP28 raiduztvērējs atbilst MSA saskaņotajām QSFP28 mehāniskajām un elektriskajām specifikācijām, lai nodrošinātu savietojamību ar sistēmām, kas atbalsta līdzīgus QSFP28 moduļus. Tā vienmoda optiskais dizains un CWDM raidītājs un uztvērējs nodrošina liela attāluma optiskās šķiedras savienojumus. Alumīnija korpuss nodrošina izturīgu, vieglu formas faktoru, un modulis ietver digitālās diagnostikas uzraudzības iespēju, ja resursdatora aparatūra atbalsta DDM/DOM, kas ļauj attālināti nolasīt darbības parametrus apkopei un problēmu novēršanai.

Piemērots

• 100G Ethernet un citiem ātrdarbīgiem optiskās tīklošanas savienojumiem pa vienmoda optisko šķiedru
• Savienojumiem starp slēdžiem, maršrutētājiem, glabāšanas sistēmām un raiduztvērējiem datu centros
• Liela attāluma savienojumiem līdz tipiskiem LR4 diapazoniem mugurkaula un universitātes pilsētiņu starpsavienojumiem

Galvenās specifikācijas

• Saskarnes veids: QSFP28
• Maksimālais datu pārraides ātrums: 1000000 Mbit/s
• Optiskā vide: vienmoda optiskā šķiedra (LC Duplex)
• Raiduztvērēja klase: LR4 (liels attālums, CWDM kanāli)
• Materiāls / krāsa: alumīnija korpuss
• Svars: 0,04 kg
• Digitālās diagnostikas uzraudzības (DDM/DOM) atbalsts, ja to iespējo resursdators

Kā lietot

Ievietojiet BlueOptics AT-QSFP28-LR4-BO QSFP28 saderīgā pieslēgvietā uz slēdža, maršrutētāja vai citas tīkla ierīces, kas atbalsta LR4 QSFP28 raiduztvērējus. Pievienojiet LC Duplex vienmoda optiskās šķiedras pārslēgšanas auklas raiduztvērēja LC interfeisiem, nodrošinot pareizu Tx/Rx orientāciju. Pārbaudiet, vai resursdatora ierīce atbalsta moduļa DDM/DOM funkcijas, ja nepieciešama uzraudzība. Ievērojiet resursdatora piegādātāja norādījumus optiskā savienojuma parametru iespējošanai un pārbaudei, kā arī visiem nepieciešamajiem programmaparatūras vai konfigurācijas pielāgojumiem.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda LC Duplex pārslēgšanas auklas un, ja iespējams, uzstādiet moduli aprīkojumā, kas oficiāli atbalsta LR4 QSFP28 moduļus, lai nodrošinātu savietojamību. Ievērojiet ESD piesardzības pasākumus apstrādes laikā, pirms savienošanas pārbaudiet optiskās šķiedras savienotāju tīrību un apstipriniet, ka resursdatora sistēmas DDM/DOM atbalsts ir iespējots, ja nepieciešama attālinātā diagnostika.
